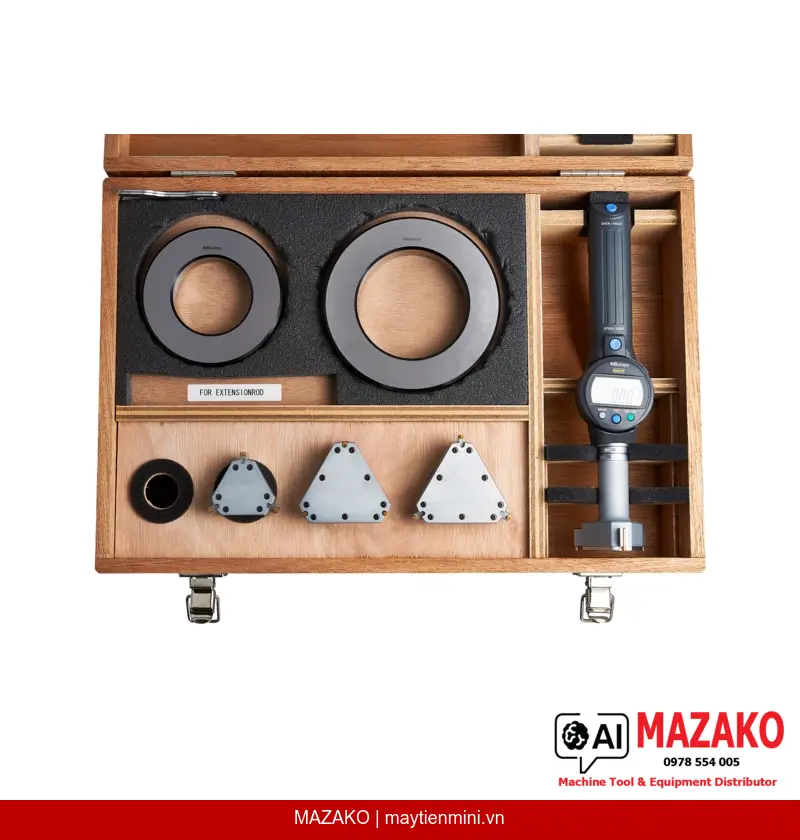

Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-936-10 (2–4 inch)
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-936-10, phạm vi đo 2–4 inch, độ phân giải 0,00005 inch/0,001 mm, chân đo phủ titan, màn hình LCD xoay 330°, tích hợp chức năng GO/NG.
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-936-10 (model SBM-4"DST) là giải pháp đo đường kính lỗ trong chính xác cao dành cho môi trường sản xuất công nghiệp. Bộ sản phẩm bao gồm một màn hình hiển thị và bốn đầu đo thay thế, bao phủ phạm vi đo liên tục từ 2 đến 4 inch.
Chân đo phủ Titan
Các chân đo được phủ titan và làm cứng, kết hợp mặt tiếp xúc hợp kim cứng tungsten carbide, cho độ bền vượt trội và khả năng chịu va đập cao trong điều kiện sản xuất liên tục.
Màn hình LCD xoay 330°
Màn hình LCD có thể xoay 330° giúp kỹ thuật viên đọc kết quả dễ dàng ở bất kỳ góc đo nào, giảm sai số đọc và tăng tốc độ kiểm tra.
Chức năng GO/NG phán định dung sai
Tích hợp chức năng phán định GO/±NG giúp kiểm soát chất lượng nhanh chóng ngay tại chuyền sản xuất, không cần so sánh thủ công với bản vẽ.
Xuất dữ liệu & khóa chức năng
Hỗ trợ xuất dữ liệu qua cáp, chức năng HOLD giá trị hiển thị, 2 x PRESET và khóa chức năng (Function Lock) đảm bảo tính nhất quán trong quy trình đo kiểm.
Phương pháp đo 3 điểm tiếp xúc
Khác với đồng hồ đo lỗ 2 điểm thông thường, phương pháp 3 điểm tiếp xúc của Mitutoyo 568-936-10 cho phép định tâm chính xác hơn trong lỗ, loại bỏ sai số do lệch tâm và rút ngắn đáng kể thời gian định vị khi đo hàng loạt.
Bộ đầu đo thay thế linh hoạt
Bốn đầu đo riêng biệt bao phủ các dải đo 2–2,5", 2,5–3", 3–3,5" và 3,5–4", cho phép một thiết bị duy nhất phục vụ nhiều kích thước lỗ khác nhau trên cùng một chuyền kiểm tra, tối ưu chi phí đầu tư.
Vòng chuẩn kèm theo
Bộ sản phẩm đi kèm 2 vòng chuẩn (setting rings) Ø2,5" và Ø3,5" giúp hiệu chuẩn nhanh tại chỗ, đảm bảo truy xuất nguồn gốc đo lường mà không cần thêm phụ kiện bên ngoài.
- Phạm vi đo tổng thể: 2–4 inch, chia thành 4 dải đo thay thế
- Độ phân giải: 0,00005 inch / 0,001 mm
- Chân đo phủ titan + mặt tiếp xúc tungsten carbide
- Màn hình LCD ký tự cao 11 mm, xoay 330°
- Tích hợp ABS/INC, GO/±NG, HOLD, 2×PRESET, xuất dữ liệu
- Pin SR-44, tuổi thọ khoảng 5000 giờ
- Giao diện Inch/Metric chuyển đổi linh hoạt
Tư vấn & Báo giá Mitutoyo 568-936-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-4"DST |
| Mã sản phẩm | 568-936-10 |
| Thương hiệu | Mitutoyo |
| Phương pháp đo | 3 điểm tiếp xúc |
| Hệ đo | Inch / Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo tổng | 2–4 " |
| Độ phân giải | 0,00005" / 0,001 mm |
| Dải đo từng đầu | 2–2,5" / 2,5–3" / 3–3,5" / 3,5–4" |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Góc xoay màn hình | 330° |
| Mặt tiếp xúc đo | Thép cứng phủ titan (côn) / Tungsten carbide |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 5000 giờ |
| Chức năng ABS / INC | Có |
| Chức năng GO/±NG | Có |
| HOLD / Function Lock | Có |
| 2 × PRESET | Có |
| Xuất dữ liệu (cáp) | Có |
| Vòng chuẩn kèm theo | Ø2,5" (177-315), Ø3,5" (177-319) |
| Phụ kiện kèm theo | Pin SR-44, cờ lê 04GAA858 (2 cái), vòng chuẩn (2 cái) |
| Khối lượng | 1850 g |
Câu hỏi thường gặp
Bộ đồng hồ đo lỗ Mitutoyo 568-936-10 phù hợp đo kích thước lỗ nào?
Bộ sản phẩm 568-936-10 bao phủ phạm vi đo từ 2 đến 4 inch thông qua 4 đầu đo thay thế: 2–2,5", 2,5–3", 3–3,5" và 3,5–4". Người dùng chỉ cần thay đầu đo tương ứng với kích thước lỗ cần kiểm tra mà không cần đổi màn hình hiển thị.
Phương pháp đo 3 điểm có ưu điểm gì so với đồng hồ đo lỗ 2 điểm thông thường?
Đo 3 điểm tiếp xúc cho phép thiết bị tự định tâm chính xác trong lỗ, loại bỏ sai số do lệch tâm thường gặp ở phương pháp 2 điểm. Kết quả đo ổn định hơn và tốc độ đo hàng loạt nhanh hơn đáng kể, phù hợp môi trường sản xuất có khối lượng kiểm tra lớn.
Chức năng GO/NG trên 568-936-10 hoạt động như thế nào?
Người dùng cài đặt giá trị giới hạn dung sai trên và dưới vào thiết bị. Khi đo, màn hình tự động hiển thị kết quả phán định GO (đạt), +NG (vượt trên) hoặc -NG (vượt dưới). Chức năng này giúp kỹ thuật viên QC kiểm tra nhanh mà không cần đối chiếu thủ công với bản vẽ kỹ thuật.
Thiết bị 568-936-10 có hỗ trợ xuất dữ liệu để tích hợp hệ thống SPC không?
Có, thiết bị tích hợp cổng xuất dữ liệu qua cáp (DATA output), tương thích với hệ thống thu thập dữ liệu thống kê SPC của Mitutoyo và các phần mềm quản lý chất lượng bên thứ ba. Chức năng HOLD cũng hỗ trợ ghi nhận giá trị đo ổn định trước khi truyền dữ liệu.
Cần hiệu chuẩn thiết bị 568-936-10 bằng gì và tần suất ra sao?
Bộ sản phẩm đi kèm 2 vòng chuẩn (setting rings) Ø2,5" và Ø3,5" để hiệu chuẩn (zero) tại chỗ trước mỗi ca đo hoặc khi thay đầu đo. Đối với hiệu chuẩn định kỳ theo tiêu chuẩn ISO, nên gửi thiết bị đến phòng hiệu chuẩn được công nhận, khuyến nghị chu kỳ 6–12 tháng tùy cường độ sử dụng.
