Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-929-10 (0,5–1\

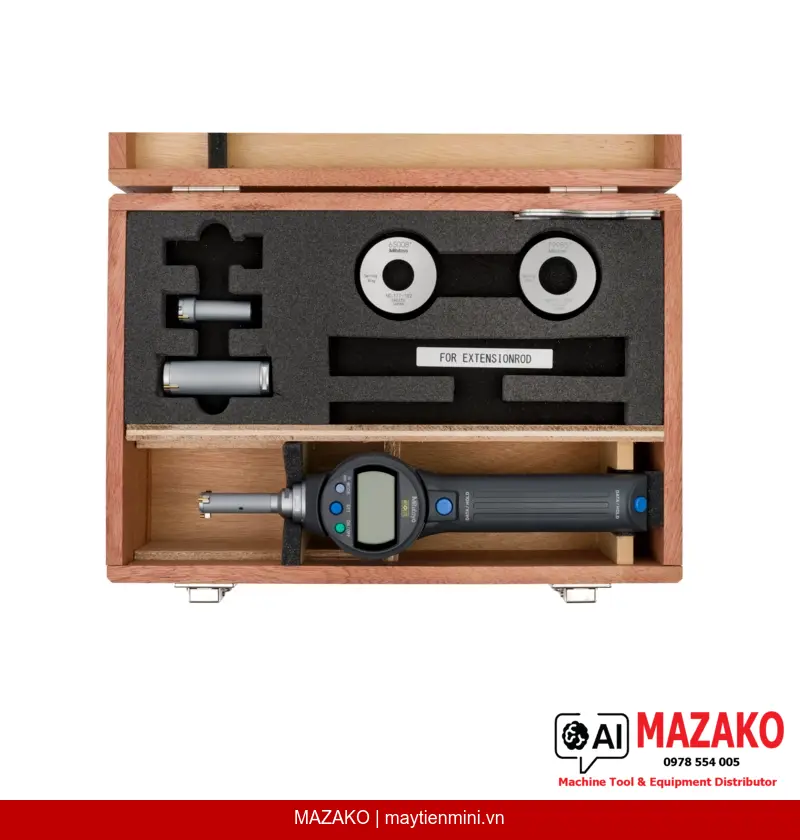

Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-929-10, phạm vi đo 0,5–1\
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-929-10 (model SBM-1"DST) là giải pháp đo đường kính lỗ chính xác cao dành cho môi trường sản xuất công nghiệp. Bộ sản phẩm bao gồm một màn hình hiển thị và các đầu đo thay thế được, cho phép đo nhanh phạm vi 0,5–1" với độ phân giải 0,001 mm.
Đầu đo phủ Titanium
Chân đo được phủ titanium trên nền thép cứng và hợp kim vonfram, cho độ bền vượt trội và khả năng chịu va đập cao trong điều kiện sản xuất liên tục.
Màn hình LCD xoay 330°
Màn hình hiển thị có thể xoay 330°, chiều cao ký tự 11 mm, giúp kỹ thuật viên đọc kết quả dễ dàng ở mọi góc độ mà không cần thay đổi tư thế đo.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG giúp kiểm tra chi tiết nhanh chóng ngay trên dây chuyền, giảm thiểu sai sót trong quá trình kiểm soát chất lượng.
Xuất dữ liệu & kết nối
Hỗ trợ xuất dữ liệu qua cáp (DATA output), chức năng HOLD, PRESET và khóa chức năng (Function lock), tương thích tốt với hệ thống SPC và quản lý dữ liệu đo lường.
Phương pháp đo 3 điểm tiếp xúc
Thiết kế đo 3 điểm tiếp xúc đồng thời đảm bảo định tâm tự động trong lỗ đo, loại bỏ sai số do lệch tâm. Kết hợp với vòng chuẩn đi kèm (Ø0,65" và Ø0,8"), người dùng có thể hiệu chuẩn và kiểm tra thiết bị trực tiếp tại xưởng mà không cần gửi ra bên ngoài.
Đầu đo thay thế linh hoạt theo dải đo
Bộ 568-929-10 bao gồm ba đầu đo tương ứng với các dải đo riêng biệt: 0,5–0,65", 0,65–0,8" và 0,8–1". Người dùng có thể chuyển đổi đầu đo nhanh chóng mà vẫn dùng chung một màn hình hiển thị, tối ưu hóa chi phí đầu tư và không gian lưu trữ.
Phù hợp với môi trường kiểm tra QC/QA công nghiệp
Bộ đồng hồ đo lỗ Mitutoyo 568-929-10 đáp ứng yêu cầu kiểm tra kích thước lỗ chính xác trong các ngành cơ khí chính xác, gia công chi tiết động cơ, thủy lực và các chi tiết lắp ghép yêu cầu dung sai chặt chẽ.
- Phạm vi đo tổng thể 0,5–1", độ phân giải 0,00005"/0,001 mm
- Đầu đo titanium – bền, chịu mài mòn và va đập
- Màn hình LCD xoay 330°, ký tự cao 11 mm – đọc số dễ dàng
- Chức năng GO/±NG phán định dung sai trực tiếp
- Hỗ trợ ABS/INC, PRESET, HOLD, DATA output qua cáp
- Đi kèm 2 vòng chuẩn, cờ lê và pin SR-44
- Thời lượng pin khoảng 5.000 giờ sử dụng
Tư vấn & Báo giá Mitutoyo 568-929-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-1"DST |
| Hệ đo | Inch / Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo tổng thể | 0,5–1" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Dải đo từng đầu đo | 0,5–0,65" / 0,65–0,8" / 0,8–1" |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đầu đo | Thép cứng phủ titanium / hợp kim vonfram |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | Pin SR-44 (x1) |
| Thời lượng pin | Khoảng 5.000 giờ |
| Vòng chuẩn đi kèm | Ø0,65" (177-182) / Ø0,8" (177-287) |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function lock) | Có |
| DATA output / HOLD | Có |
| PRESET (x2) | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Phụ kiện đi kèm | Pin SR-44, cờ lê 04GAA858 (x2), vòng chuẩn (x2), hộp đựng |
| Khối lượng | 690 g |
Câu hỏi thường gặp
Bộ đồng hồ đo lỗ Mitutoyo 568-929-10 phù hợp để đo loại chi tiết nào?
Bộ 568-929-10 phù hợp để đo đường kính lỗ trong phạm vi 0,5–1" trên các chi tiết cơ khí chính xác như xi lanh thủy lực, chi tiết động cơ, bạc lót và các lỗ lắp ghép yêu cầu dung sai chặt chẽ. Phương pháp đo 3 điểm giúp định tâm tự động, đảm bảo kết quả ổn định và lặp lại cao.
Làm thế nào để hiệu chuẩn (setting) bộ đo lỗ 568-929-10 trước khi sử dụng?
Bộ sản phẩm được cung cấp kèm hai vòng chuẩn Ø0,65" và Ø0,8". Người dùng đặt đầu đo tương ứng vào vòng chuẩn phù hợp, sau đó thực hiện zero/preset để chuẩn hóa thiết bị. Quy trình này có thể thực hiện trực tiếp tại xưởng mà không cần thiết bị hiệu chuẩn bên ngoài.
Chức năng GO/±NG trên thiết bị 568-929-10 hoạt động như thế nào?
Người dùng nhập giá trị dung sai trên và dung sai dưới vào thiết bị thông qua chức năng PRESET. Trong quá trình đo, màn hình LCD sẽ hiển thị trạng thái GO (đạt), +NG (vượt trên) hoặc -NG (dưới giới hạn), giúp phán định nhanh từng chi tiết ngay trên dây chuyền kiểm tra.
Có thể kết nối bộ 568-929-10 với phần mềm SPC hoặc máy tính không?
Có. Thiết bị hỗ trợ chức năng DATA output qua cáp kết nối (cáp mua riêng). Dữ liệu đo có thể được xuất ra phần mềm SPC, bảng tính hoặc hệ thống quản lý chất lượng tương thích với chuẩn giao tiếp Digimatic của Mitutoyo.
Đầu đo của bộ 568-929-10 có thể thay thế riêng lẻ không, và tuổi thọ như thế nào?
Các đầu đo được thiết kế thay thế được, người dùng có thể mua bổ sung từng đầu đo theo dải đo cần thiết. Bề mặt tiếp xúc phủ titanium và hợp kim vonfram giúp kéo dài tuổi thọ đáng kể so với đầu đo thông thường, đặc biệt trong môi trường đo tần suất cao.
