Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-928-10 (0,275–0,5\
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-928-10, phạm vi đo 0,275–0,5\
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-928-10 (model SBM-0.5"DST) là giải pháp đo đường kính lỗ chính xác cao dành cho môi trường sản xuất công nghiệp. Bộ sản phẩm bao gồm một đơn vị hiển thị và các đầu đo thay thế được, cho phép đo nhanh chóng trong phạm vi 0,275–0,5" với độ phân giải 0,00005"/0,001 mm.
Đầu đo phủ Titanium
Chân đo được phủ hợp kim cứng titanium, mang lại độ bền vượt trội và khả năng chống va đập tốt trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Màn hình LCD xoay 330°
Đơn vị hiển thị có thể xoay 330°, giúp kỹ thuật viên đọc kết quả dễ dàng ở mọi góc độ mà không cần thay đổi tư thế đo.
Chức năng GO/NG tích hợp
Tích hợp sẵn chức năng đánh giá dung sai GO/±NG, hỗ trợ kiểm tra nhanh tiêu chí chấp nhận/loại bỏ chi tiết ngay tại chuyền sản xuất.
Phương pháp đo 3 điểm tiếp xúc
Nguyên lý đo 3 điểm đảm bảo định tâm tự động, loại bỏ sai số do lệch trục, cho kết quả đo lỗ chính xác và có độ lặp lại cao.
Bộ sản phẩm và phạm vi đo

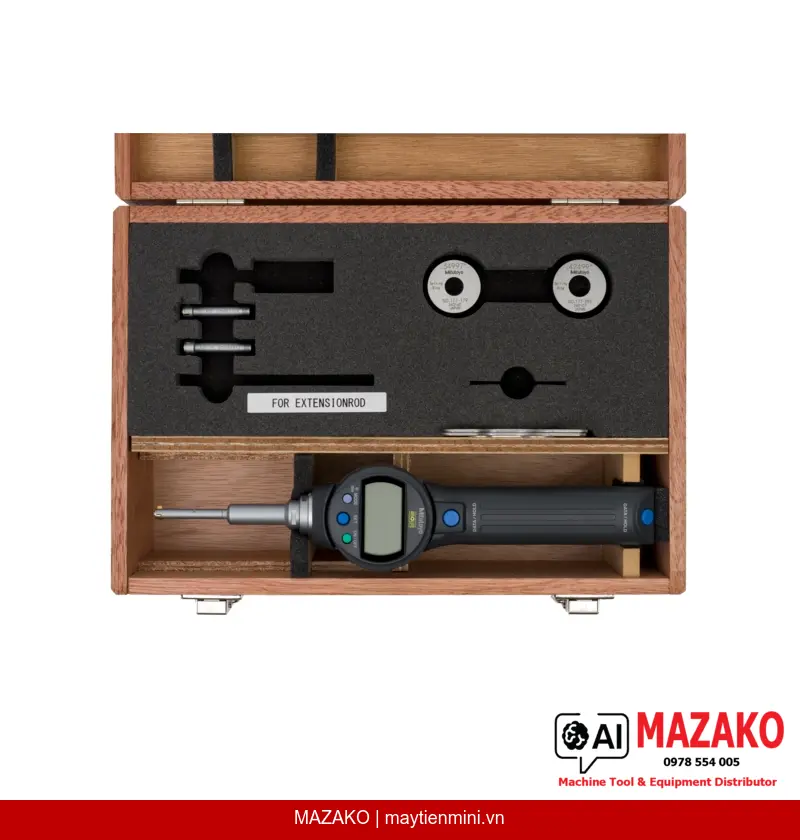

Bộ 568-928-10 bao gồm ba đầu đo với các dải đo riêng biệt: 0,275–0,35", 0,35–0,425" và 0,425–0,5", phủ toàn bộ phạm vi 0,275–0,5". Hai vòng chuẩn (setting rings) Ø0,35" và Ø0,425" được cung cấp kèm theo để hiệu chuẩn nhanh trước khi đo. Đơn vị hiển thị hỗ trợ chuyển đổi linh hoạt giữa inch và mm.
Tích hợp xuất dữ liệu và quản lý chất lượng
Thiết bị hỗ trợ xuất dữ liệu qua cáp (DATA output), chức năng HOLD, PRESET và khóa chức năng (Function lock), tương thích với các hệ thống thu thập dữ liệu SPC. Chức năng ABS/INC và INC ZERO cho phép thiết lập điểm gốc linh hoạt trong quá trình kiểm tra hàng loạt.
Ứng dụng phù hợp
Kiểm tra đường kính lỗ xylanh, lỗ bạc lót, lỗ vòng bi trong ngành cơ khí chính xác, ô tô, hàng không và các ngành sản xuất yêu cầu dung sai chặt chẽ.
- Độ phân giải 0,00005" / 0,001 mm — phù hợp kiểm tra dung sai IT6–IT7
- Pin SR-44, tuổi thọ khoảng 5.000 giờ — giảm chi phí vận hành
- Đầu đo thay thế được — tiết kiệm chi phí đầu tư so với mua nhiều bộ riêng lẻ
- Xuất dữ liệu Digimatic — tương thích hệ thống SPC của Mitutoyo
- Giao diện tiếng Anh/số rõ ràng, chiều cao ký tự LCD 11 mm — dễ đọc trong môi trường ánh sáng yếu
Báo giá Bộ Đồng Hồ Đo Lỗ Mitutoyo 568-928-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-0.5"DST |
| Mã sản phẩm | 568-928-10 |
| Hệ đo | Inch / Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo tổng | 0,275–0,5" |
| Dải đo từng đầu đo | 0,275–0,35" / 0,35–0,425" / 0,425–0,5" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đầu đo | Hợp kim cứng phủ Titanium |
| Vật liệu côn định tâm | Tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Vòng chuẩn đi kèm | Ø0,35" (177-179) / Ø0,425" (177-283) |
| Chức năng ABS/INC (INC ZERO) | Có |
| Chức năng ON/OFF | Có |
| Khóa chức năng (Function lock) | Có |
| DATA output / HOLD | Có |
| PRESET (×2) | Có |
| Đánh giá dung sai GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Phụ kiện đi kèm | Pin SR-44, cờ lê 04GAA857/04GAA858 (2 cái), vòng chuẩn (2 cái), hộp đựng |
| Khối lượng | 530 g |
Câu hỏi thường gặp
Bộ 568-928-10 có bao nhiêu đầu đo và phủ được phạm vi nào?
Bộ sản phẩm gồm ba đầu đo thay thế được với các dải đo: 0,275–0,35", 0,35–0,425" và 0,425–0,5", phủ toàn bộ phạm vi 0,275–0,5". Kèm theo hai vòng chuẩn Ø0,35" và Ø0,425" để hiệu chuẩn nhanh trước khi sử dụng.
Đầu đo phủ titanium có ưu điểm gì so với đầu đo thông thường?
Lớp phủ titanium trên nền hợp kim cứng giúp tăng đáng kể độ cứng bề mặt và khả năng chống mài mòn. Trong môi trường đo lỗ gia công thường xuyên, đầu đo phủ titanium kéo dài tuổi thọ và duy trì độ chính xác lâu hơn so với đầu đo thép thông thường.
Thiết bị có thể kết nối với hệ thống SPC hoặc máy tính không?
Có, 568-928-10 hỗ trợ xuất dữ liệu Digimatic qua cáp, tương thích với các thiết bị thu thập dữ liệu và phần mềm SPC của Mitutoyo cũng như nhiều hệ thống quản lý chất lượng bên thứ ba. Cáp kết nối cần mua riêng.
Chức năng GO/NG hoạt động như thế nào trên thiết bị này?
Người dùng cài đặt giá trị giới hạn trên và dưới của dung sai thông qua chức năng PRESET. Khi đo, thiết bị tự động so sánh kết quả với ngưỡng đã đặt và hiển thị trạng thái GO (đạt) hoặc ±NG (không đạt – vượt trên hoặc dưới giới hạn), giúp tăng tốc kiểm tra hàng loạt trên chuyền sản xuất.
Cần bảo dưỡng định kỳ những hạng mục nào để duy trì độ chính xác?
Cần lau sạch đầu đo và bề mặt tiếp xúc sau mỗi ca làm việc, kiểm tra và hiệu chuẩn lại bằng vòng chuẩn đi kèm theo định kỳ hoặc khi nghi ngờ có va chạm. Thay pin SR-44 khi thiết bị cảnh báo pin yếu để tránh sai số hiển thị. Nên gửi hiệu chuẩn theo chuẩn quốc gia định kỳ 12 tháng/lần.
