Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-926-10 (25-50mm)
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-926-10, phạm vi đo 25–50mm, độ phân giải 0,001mm, đầu đo phủ Titanium, màn hình LCD xoay 330°, tích hợp chức năng phán định GO/NG.
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-926-10 (Model SBM-50DST) là giải pháp đo đường kính lỗ chính xác cao cho môi trường sản xuất công nghiệp. Bộ sản phẩm gồm một đơn vị hiển thị và các đầu đo thay thế, bao phủ phạm vi đo từ 25 đến 50mm với độ phân giải 0,001mm.
Đầu Đo Phủ Titanium
Các chân đo được phủ Titanium trên nền thép cứng, cho độ bền vượt trội và khả năng chịu va đập cao trong điều kiện sản xuất liên tục.
Màn Hình LCD Xoay 330°
Đơn vị hiển thị có thể xoay 330°, cho phép đọc giá trị dễ dàng ở bất kỳ góc độ nào, tăng tốc độ thao tác đo trong không gian hạn chế.
Phán Định GO/NG Tự Động
Tích hợp chức năng phán định dung sai GO/±NG giúp kiểm tra nhanh sự phù hợp của chi tiết ngay tại trạm đo mà không cần tính toán thêm.
Phương Pháp Đo 3 Điểm
Nguyên lý tiếp xúc 3 điểm đảm bảo tự căn chỉnh theo tâm lỗ, cho kết quả đo ổn định và độ lặp lại cao so với phương pháp 2 điểm truyền thống.
Cấu Hình Bộ Sản Phẩm 568-926-10

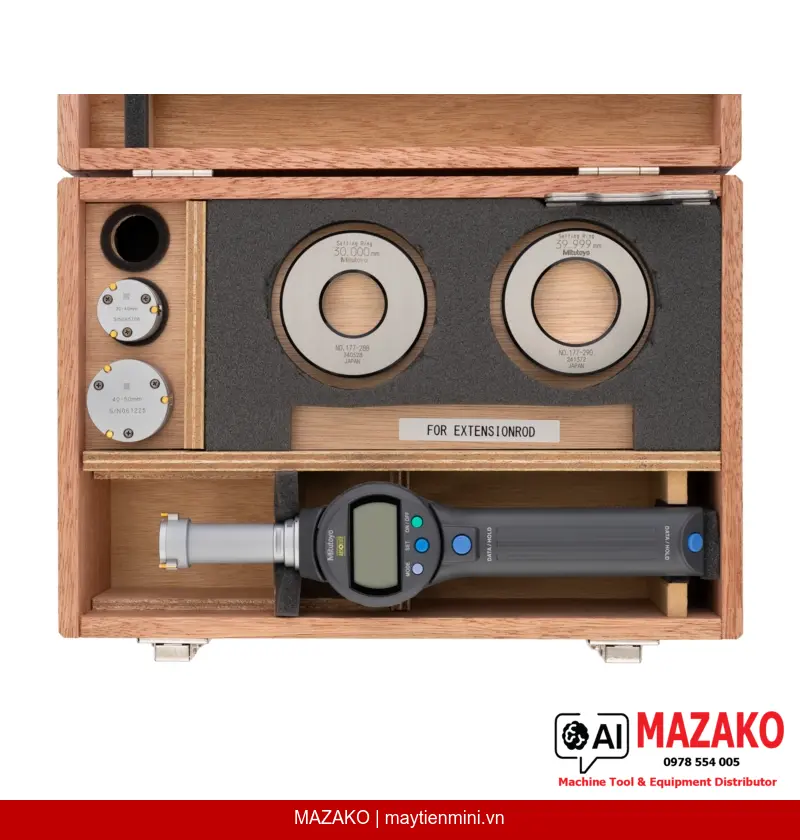

Bộ đồng hồ đo lỗ Mitutoyo 568-926-10 bao gồm một đơn vị hiển thị kỹ thuật số dùng chung và các đầu đo thay thế tương ứng với 3 phạm vi con: 25–30mm, 30–40mm và 40–50mm. Kèm theo là 2 vòng chuẩn (setting rings) Ø30mm và Ø40mm để hiệu chỉnh trước khi đo, cờ lê chuyên dụng, pin SR-44 và hộp đựng bảo vệ.
Tính Năng Kỹ Thuật Số ABS và Xuất Dữ Liệu
Thiết bị hỗ trợ chế độ ABS (tọa độ tuyệt đối) và INC (tọa độ tương đối/归零), chức năng khóa chức năng (Function Lock), giữ giá trị hiển thị (HOLD), 2 giá trị PRESET và xuất dữ liệu qua cáp để tích hợp vào hệ thống SPC hoặc ghi nhận kết quả đo tập trung.
Phù Hợp Với Ứng Dụng Nào?
Bộ đồng hồ đo lỗ 3 điểm 568-926-10 đặc biệt phù hợp cho bộ phận QC/QA kiểm tra lỗ trụ, lỗ gia công CNC, xy lanh và các chi tiết lắp ghép yêu cầu dung sai chặt trong dải 25–50mm tại các nhà máy cơ khí chính xác, ô tô và điện tử.
- Phạm vi đo tổng 25–50mm, chia 3 đầu đo thay thế linh hoạt
- Độ phân giải 0,001mm — đáp ứng yêu cầu dung sai IT6 trở lên
- Đầu đo phủ Titanium — tăng tuổi thọ trong môi trường sản xuất liên tục
- Màn hình LCD ký tự cao 11mm, xoay 330° — đọc giá trị thuận tiện
- Tích hợp GO/±NG — phán định nhanh ngay tại trạm đo
- Xuất dữ liệu qua cáp — tương thích hệ thống thu thập dữ liệu SPC
- Kèm vòng chuẩn Ø30mm và Ø40mm — sẵn sàng sử dụng ngay sau khi mở hộp
Tư Vấn & Báo Giá Bộ Đồng Hồ Đo Lỗ Mitutoyo 568-926-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-50DST |
| Mã sản phẩm | 568-926-10 |
| Hệ đo | Metric |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo tổng | 25–50 mm |
| Độ phân giải | 0,001 mm |
| Phạm vi đo từng đầu | 25–30 mm; 30–40 mm; 40–50 mm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đầu đo | Thép cứng phủ Titanium (côn); hợp kim Tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Chức năng ABS / INC (归零 INC) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất dữ liệu) / HOLD (giữ giá trị) | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Vòng chuẩn kèm theo | Ø30 mm (177-288); Ø40 mm (177-290) |
| Phụ kiện kèm theo | Pin SR-44, cờ lê 04GAA858 (2 chiếc), vòng chuẩn (2 chiếc), hộp đựng |
| Khối lượng | 930 g |
Câu hỏi thường gặp
Bộ 568-926-10 gồm những đầu đo nào và bao phủ phạm vi đo bao nhiêu?
Bộ Mitutoyo 568-926-10 gồm một đơn vị hiển thị kỹ thuật số dùng chung và 3 đầu đo thay thế tương ứng với các phạm vi: 25–30mm, 30–40mm và 40–50mm. Tổng phạm vi đo của bộ là 25–50mm với độ phân giải 0,001mm.
Vòng chuẩn (setting rings) đi kèm có tác dụng gì và cần hiệu chỉnh như thế nào?
Vòng chuẩn Ø30mm (177-288) và Ø40mm (177-290) được dùng để thiết lập giá trị gốc (zero-set) cho từng đầu đo trước khi tiến hành đo. Người vận hành đặt đầu đo vào vòng chuẩn tương ứng, sau đó thực hiện归零 (ZERO) để đảm bảo kết quả đo chính xác tuyệt đối.
Chức năng GO/±NG trên thiết bị hoạt động như thế nào trong kiểm tra dung sai?
Người dùng nhập giá trị dung sai trên và dung sai dưới vào thiết bị thông qua chức năng PRESET. Khi đo, màn hình LCD tự động hiển thị kết quả phán định GO (đạt) hoặc ±NG (không đạt — quá lớn hoặc quá nhỏ), giúp đẩy nhanh tốc độ kiểm tra hàng loạt tại chuyền sản xuất.
Tính năng xuất dữ liệu của 568-926-10 tương thích với hệ thống SPC không?
Có. Thiết bị hỗ trợ xuất dữ liệu qua cáp (DATA output) theo chuẩn Mitutoyo Digimatic, tương thích với các phần mềm thu thập dữ liệu SPC phổ biến. Điều này cho phép lưu trữ kết quả đo tự động và phân tích năng lực quá trình (Cp/Cpk) mà không cần nhập liệu thủ công.
Ưu điểm của phương pháp đo 3 điểm so với đồng hồ đo lỗ 2 điểm truyền thống là gì?
Phương pháp đo 3 điểm tự căn chỉnh tâm lỗ mà không cần lắc thiết bị như đồng hồ đo lỗ 2 điểm, giúp kết quả đo ổn định và độ lặp lại cao hơn. Đồng thời, đầu đo phủ Titanium của 568-926-10 tăng đáng kể tuổi thọ trong điều kiện đo liên tục tại nhà máy sản xuất.
