Trong các xưởng chế tạo máy, gia công khuôn mẫu hay sửa chữa thiết bị công nghiệp, nhu cầu về một chiếc máy tiện cơ có khả năng xử lý phôi lớn, vận hành ổn định và bền bỉ theo thời gian luôn là ưu tiên hàng đầu. Máy tiện vạn năng SUN MASTER FC-2160V — được phân phối chính thức tại Việt Nam bởi MAZAKO với tư cách Tổng đại lý — là lựa chọn đáng cân nhắc cho những yêu cầu khắt khe đó.

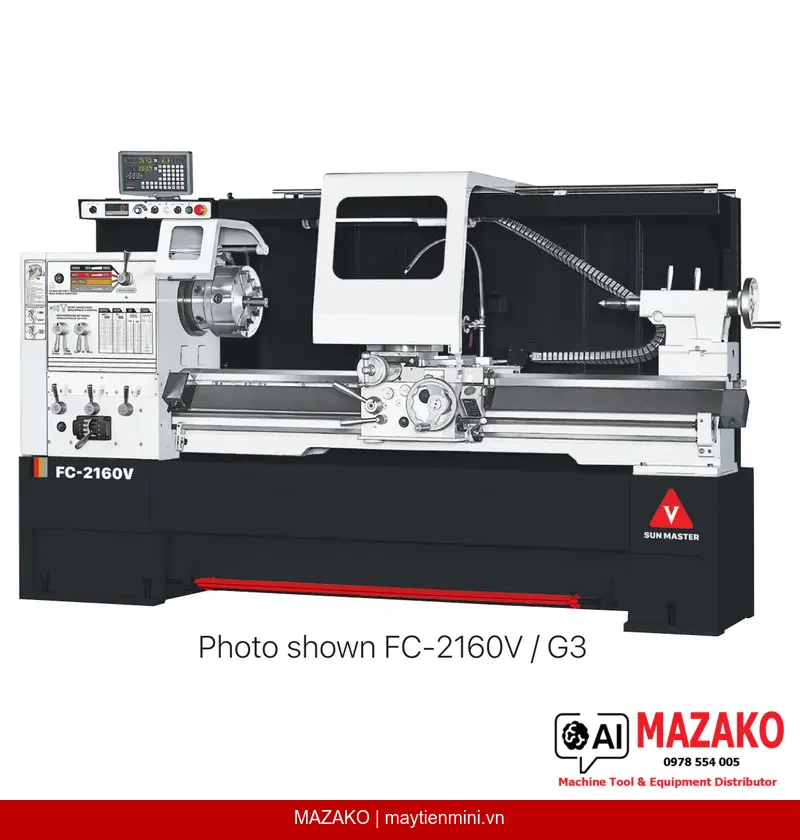

Tổng quan về máy tiện vạn năng SUN MASTER FC-2160V
SUN MASTER là thương hiệu máy công cụ của Shun Chuan Precision Machinery (Đài Loan), thành lập năm 1994, với danh tiếng lâu năm trong lĩnh vực sản xuất máy tiện chính xác. FC-2160V là model máy tiện ren vít vạn năng cỡ lớn, được thiết kế để đáp ứng các công việc tiện trục dài, gia công chi tiết đường kính lớn trong môi trường sản xuất công nghiệp liên tục.
Toàn bộ thân máy được đúc gang nguyên khối, qua xử lý ổn định và khử ứng suất đúng quy trình. Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, kết hợp lớp phủ Turcite B giữa băng máy và bàn xe dao giúp giảm ma sát, kéo dài tuổi thọ vận hành. Thiết kế băng máy rộng hơn so với thế hệ trước còn mang lại khả năng hấp thụ rung động hiệu quả trong quá trình cắt gọt.
Thông số kỹ thuật nổi bật
Kích thước gia công
- Đường kính tiện qua băng máy: Ø542 mm (21.34 inch)
- Đường kính tiện qua hầu máy: Ø730 mm (28.74 inch)
- Đường kính qua bàn dao ngang: Ø387 mm (15.23 inch)
- Khoảng cách chống tâm: 1500 mm (60 inch)
- Độ rộng băng máy tiện: 320 mm (12.5 inch)
Trục chính
- Đầu trục chính, côn trong trục chính: D1-8 / A1-8 (tùy chọn), Ø85 Taper 1/19.18
- Ống lót trục chính: Ø85 Taper 1/19.18 x MT. No. 5
- Đường kính lỗ trục chính: Ø80 mm (3.149 inch)
- Tốc độ trục chính — Số cấp tốc độ / Dãy tốc độ trục chính: 3 cấp / Vô cấp — L (25–100 R.P.M.), M (75–370 R.P.M.), H (360–1800 R.P.M.)
Bàn dao và hành trình
- Hành trình trượt bàn dao ngang: 300 mm (11.81 inch)
- Hành trình trượt bàn dao dọc: 150 mm (5.9 inch)
Khả năng tiện ren
- Khả năng tiện ren hệ Anh: 45 loại / 2–72 T.P.I.
- Khả năng tiện ren hệ MÉT: 39 loại / 0.2–14 mm
- Khả năng tiện ren hệ D.P: 21 loại / 8–44 D.P.
- Khả năng tiện ren hệ M.P: 18 loại / 0.3–3.5 M.P.
Bước tiến dao
- Bước tiến dao dọc: 0.04–1.0 mm (0.0015–0.04 inch)
- Bước tiến dao ngang: 0.02–0.5 mm (0.00075–0.02 inch)
Ụ động
- Đường kính nòng Ụ động: Ø59 mm (2.322 inch)
- Hành trình nòng Ụ động: 127 mm (5 inch)
- Côn nòng Ụ động: MT. No. 4
Hệ thống động lực
- Công suất motor trục chính: Tiêu chuẩn AC 7.5 kW (10 HP); Tùy chọn AC 9.375 kW (12.5 HP) hoặc Inverter 11.25 kW (15 HP)
- Motor bôi trơn cưỡng bức đầu máy: 1/4 HP
- Công suất motor tưới nguội: 1/8 HP
Trọng lượng và kích thước đóng gói
- Trọng lượng tịnh: khoảng 2000 kg
- Trọng lượng cả bao bì: khoảng 2250 kg
- Kích thước đóng gói (D × R × C): 2900 mm × 1155 mm × 1900 mm
Tính năng thiết kế đáng chú ý
FC-2160V được trang bị hộp số tiến dao vạn năng và bàn xe dao đảo chiều, giúp linh hoạt trong nhiều chế độ gia công. Bàn dao ngang được tôi cứng và mài tinh để kéo dài tuổi thọ vận hành. Máy hoạt động với mức độ ồn cực thấp nhờ kết cấu thân máy đúc nguyên khối và hệ thống truyền động được tối ưu hóa. Bàn đạp phanh chân được trang bị tiêu chuẩn, hỗ trợ dừng máy nhanh an toàn. Bơm tưới nguội tích hợp sẵn cùng hệ thống đường ống đi kèm, sẵn sàng đưa vào sử dụng ngay sau khi lắp đặt.
Phụ kiện tiêu chuẩn đi kèm
- Mặt bích lắp mâm cặp 10 inch
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 4 đầu hợp kim
- Ống lót trục chính Ø85 mm Taper 1/19.18
- Đế cân bằng máy 6–8 chiếc
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành
- Vỏ máy toàn bộ chiều dài
- Đèn làm việc dạng Halogen
Ứng dụng thực tế trong sản xuất
Với khoảng cách chống tâm 1500 mm và đường kính tiện qua hầu máy lên đến Ø730 mm, máy tiện cơ FC-2160V phù hợp cho các công việc như: tiện trục truyền động dài, gia công bánh đà, gia công chi tiết dạng ống lớn, sửa chữa thiết bị hạng nặng trong các nhà máy cơ khí, đóng tàu hay chế tạo máy nông nghiệp. Đường kính lỗ trục chính Ø80 mm cho phép đưa phôi thanh cỡ lớn qua trục, mở rộng phạm vi ứng dụng đáng kể.
Nếu bạn đang tìm kiếm dòng máy nhỏ gọn hơn cho xưởng vừa và nhỏ, có thể tham khảo thêm máy tiện vạn năng TC-1660V SUN MASTER với kết cấu tương tự nhưng kích thước phù hợp hơn cho không gian hạn chế. Với yêu cầu khoảng cách chống tâm dài hơn ở phân khúc phổ thông, máy tiện ren vít vạn năng TC-1860 SUN MASTER cũng là lựa chọn đáng xem xét. Ngoài ra, với những ứng dụng đòi hỏi gia công phôi cực lớn, máy tiện cơ hạng nặng CH-30120 SUN MASTER sẽ đáp ứng tốt hơn về công suất và khẩu độ gia công.
Mua máy tiện SUN MASTER chính hãng tại MAZAKO
MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, đảm bảo toàn bộ sản phẩm được nhập khẩu trực tiếp từ nhà máy Shun Chuan Precision Machinery (Đài Loan), kèm đầy đủ chứng từ xuất xứ, bảo hành chính hãng và hỗ trợ kỹ thuật sau bán hàng. Liên hệ MAZAKO để được tư vấn chi tiết về thông số, báo giá và sắp xếp tham quan thực tế máy.
