Trong các xưởng chế tạo máy, gia công khuôn mẫu hay sửa chữa thiết bị công nghiệp, yêu cầu về một chiếc máy tiện cơ có khả năng xử lý phôi lớn, vận hành ổn định và đa dạng chủng loại ren luôn là ưu tiên hàng đầu. Máy tiện vạn năng SUN MASTER TC-1840 được thiết kế để đáp ứng chính xác những đòi hỏi đó – từ tiện trục dài, tiện mặt bích đến gia công các chi tiết có đường kính vượt trội nhờ cấu trúc hầu máy mở rộng.

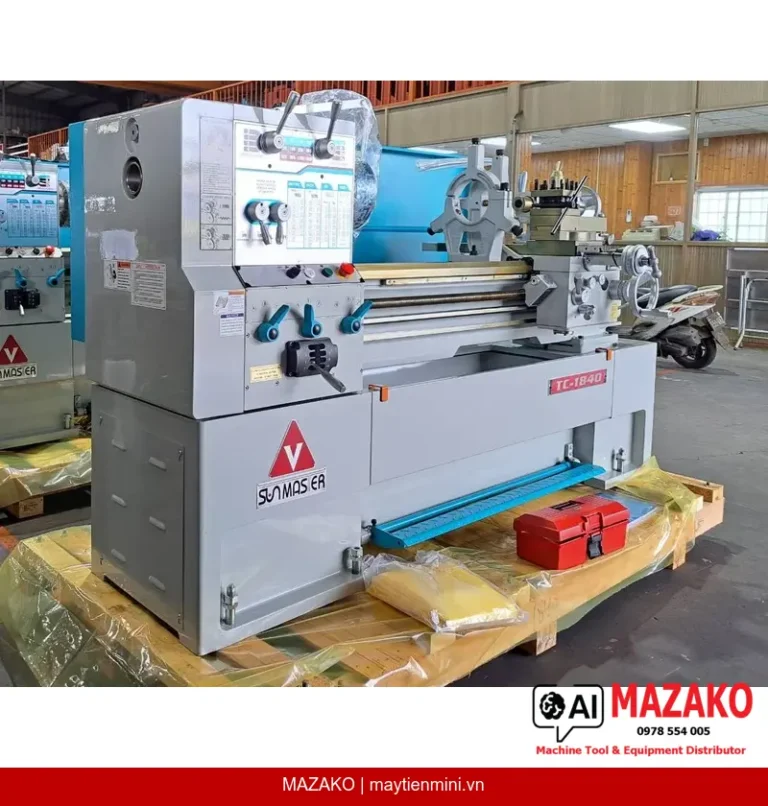

Tổng quan máy tiện vạn năng SUN MASTER TC-1840
Là Tổng đại lý chính thức của SUN MASTER (Shun Chuan Precision Machinery, Đài Loan, thành lập 1994) tại Việt Nam, MAZAKO cung cấp dòng máy tiện ren vít vạn năng TC-1840 với tiêu chuẩn chất lượng Đài Loan được kiểm định nghiêm ngặt. Toàn bộ kết cấu máy được đúc liền khối, qua quá trình ủ khử ứng suất đúng chuẩn, đảm bảo độ bền và ổn định hình học trong suốt vòng đời sử dụng.
Đặc điểm kết cấu nổi bật
- Thân máy và chân đế đúc liền một khối, hấp thụ rung động tốt nhờ độ rộng băng máy tiện lên đến 305 mm.
- Băng trượt được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, kết hợp lớp phủ Turcite B giữa băng máy và bàn xe dao giúp giảm ma sát, kéo dài tuổi thọ.
- Hộp số tiến dao vạn năng cùng cụm bàn xe dao có chiều tiến đảo chiều linh hoạt, hỗ trợ tiện đa dạng hệ ren.
- Mức độ ồn cực thấp trong quá trình vận hành, phù hợp môi trường sản xuất liên tục.
- Trang bị bàn đạp phanh chân và bơm tưới nguội tích hợp sẵn.
- Toàn bộ dải sản phẩm đáp ứng tiêu chuẩn CE (theo yêu cầu).
Thông số kỹ thuật chi tiết
Thông số gia công chính
- Chiều cao tâm máy: 231 mm (9.09 inch)
- Đường kính tiện qua băng máy: Ø462 mm (18.18 inch)
- Đường kính tiện qua hầu máy: Ø652 mm (25.66 inch)
- Đường kính qua bàn dao ngang: Ø305 mm (12 inch)
- Khoảng cách chống tâm: 1000 mm (40 inch)
- Độ rộng băng máy tiện: 305 mm (12 inch)
- Độ rộng hầu máy: 120 mm (4.72 inch)
Trục chính
- Đầu trục chính, côn trong trục chính: D1-6 (tiêu chuẩn) / A1-6 (tùy chọn)
- Ống lót trục chính: Ø70 mm (2.76 inch), côn 1/19.18 x MT. No. 4
- Đường kính lỗ trục chính: Ø65 mm (2.55 inch)
- Số cấp tốc độ: 12 cấp
- Dãy tốc độ trục chính: 36 – 1800 R.P.M.
Bàn dao và hành trình
- Hành trình trượt bàn dao ngang: 250 mm (9.84 inch)
- Hành trình trượt bàn dao dọc: 155 mm (6.1 inch)
- Bước tiến dao dọc: 0.04 – 1.0 mm (0.0015 – 0.04 inch)
- Bước tiến dao ngang: 0.02 – 0.5 mm (0.00075 – 0.02 inch)
Khả năng tiện ren
- Khả năng tiện ren hệ Anh: 45 bước ren / 2 – 72 T.P.I.
- Khả năng tiện ren hệ MÉT: 39 bước ren / 0.2 – 14 mm
- Khả năng tiện ren hệ D.P: 21 bước ren / 8 – 44 D.P.
- Khả năng tiện ren hệ M.P: 18 bước ren / 0.3 – 3.5 M.P.
Ụ chống tâm
- Đường kính nòng Ụ động: Ø59 mm (2.322 inch)
- Hành trình nòng Ụ động: 127 mm (5 inch)
- Côn nòng Ụ động: MT. No. 4
Hệ thống động lực
- Công suất motor trục chính: 5 HP (3.75 kW)
- Motor bôi trơn cưỡng bức đầu máy: 1/4 HP
- Công suất motor tưới nguội: 1/8 HP
Thông tin đóng gói và trọng lượng
- Trọng lượng tịnh: khoảng 1.650 kg
- Trọng lượng cả bao bì: khoảng 1.850 kg
- Kích thước đóng gói: Dài 2.400 mm × Rộng 1.115 mm × Cao 1.900 mm
Phụ kiện tiêu chuẩn đi kèm
- Mặt bích lắp mâm cặp 9 inch
- Mũi chống tâm cố định MT. No. 4
- Mũi chống tâm cố định MT. No. 4 đầu carbide
- Ống lót trục chính MT. No. 6
- Đế cân bằng máy (6 miếng)
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành
- Vỏ máy toàn thân
- Đèn làm việc dạng Halogen
Ứng dụng thực tế trong sản xuất cơ khí
Máy tiện cơ SUN MASTER TC-1840 phù hợp với nhiều lĩnh vực sản xuất đòi hỏi độ chính xác cao: gia công trục truyền động dài, tiện mặt bích lớn, chế tạo chi tiết máy thủy lực, sửa chữa thiết bị nặng trong ngành khai thác hay đóng tàu. Khoảng cách chống tâm 1000 mm kết hợp đường kính tiện qua hầu máy lên đến 652 mm mở ra khả năng xử lý những phôi có kích thước vượt tiêu chuẩn thông thường.
Nếu xưởng của bạn cần dải máy tiện linh hoạt hơn về khoảng cách chống tâm hoặc kích thước, MAZAKO còn phân phối nhiều model SUN MASTER phù hợp. Bạn có thể tham khảo thêm máy tiện vạn năng AHL-1840 cùng cỡ tâm 18 inch với kết cấu đầu máy nâng cấp, hoặc máy tiện ren vít vạn năng AHL-2280 khoảng cách tâm 80 inch dành cho gia công chi tiết siêu dài. Với những xưởng cơ khí cần máy gọn hơn mà vẫn đảm bảo chính xác, máy tiện vạn năng RML-1660V tốc độ vô cấp điện tử là lựa chọn đáng cân nhắc.
Là Tổng đại lý chính thức SUN MASTER tại Việt Nam, MAZAKO cam kết cung cấp máy chính hãng, hỗ trợ kỹ thuật trọn vòng đời và đảm bảo phụ tùng thay thế đầy đủ. Liên hệ đội ngũ kỹ thuật MAZAKO để được tư vấn lựa chọn model phù hợp nhất với nhu cầu sản xuất thực tế của bạn.
