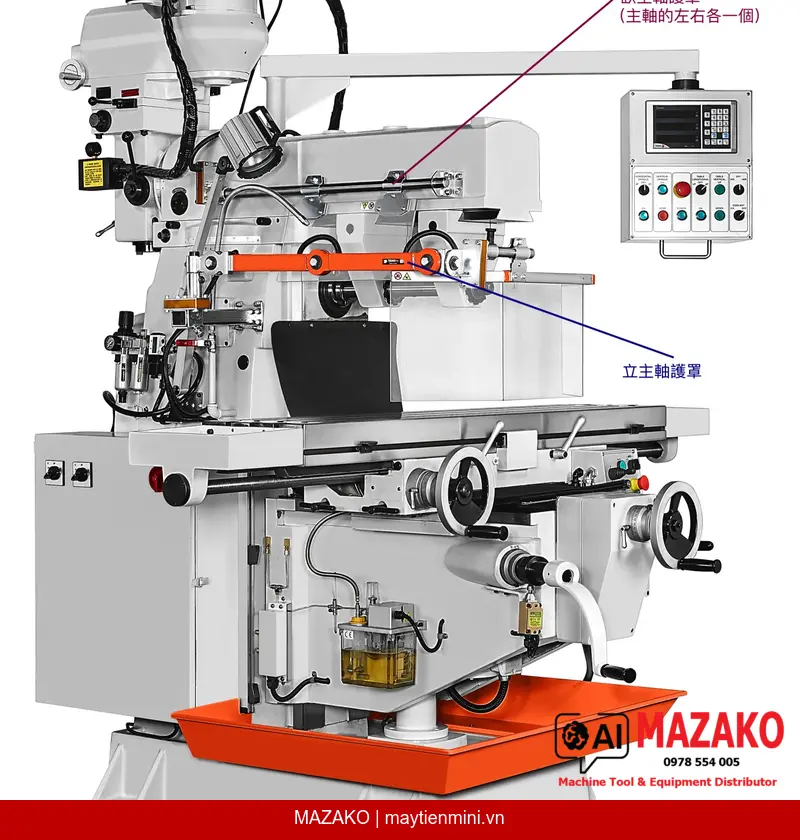

Máy phay đứng ngang vạn năng JL-VH500A – Giải pháp gia công linh hoạt cho xưởng cơ khí
Trong môi trường sản xuất cơ khí hiện đại, việc tối ưu không gian xưởng và nâng cao hiệu suất gia công luôn là bài toán hàng đầu. Máy phay đứng ngang vạn năng JEN LIAN JL-VH500A ra đời để giải quyết đúng nhu cầu đó: tích hợp cả trục chính đứng lẫn trục chính ngang trong một thân máy duy nhất, cho phép thực hiện đa dạng nguyên công – từ phay mặt phẳng, phay rãnh, phay bậc đến gia công chi tiết khuôn mẫu – mà không cần chuyển đổi giữa hai máy riêng biệt. Là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, MAZAKO cung cấp dòng máy này kèm đầy đủ hỗ trợ kỹ thuật và phụ tùng chính hãng.
Đặc điểm nổi bật của máy phay đứng ngang vạn năng JL-VH500A
JEN LIAN được thành lập năm 1973 tại Taichung, Đài Loan – nơi toàn bộ quá trình đúc và gia công thân máy đều được thực hiện 100% tại nhà máy. Với JL-VH500A, hãng tiếp tục khẳng định triết lý chế tạo nghiêm ngặt qua hàng loạt đặc điểm kỹ thuật thực chất:
- Các bộ phận kết cấu chính được đúc từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa trong quá trình gia công.
- Đường trượt cả ba trục được tôi cứng và mài chính xác, đảm bảo độ chính xác dịch chuyển lâu dài.
- Đường trượt trục X và Y được phủ lớp Turcite-B và cạo rà chính xác, giảm ma sát và tăng tuổi thọ.
- Trục X và Y dẫn động bằng vít me bi kết hợp biến tần, cho phép điều chỉnh tốc độ tiến linh hoạt, mượt mà.
- Hành trình bàn dọc được dẫn động bởi hộp số mạnh mẽ, phù hợp cho gia công hạng nặng.
- Hệ thống bôi trơn tự động cấp dầu đều đặn đến toàn bộ đường trượt và vít me, kéo dài tuổi thọ máy.
- Nâng hạ bàn máy theo trục đứng được trang bị dẫn động điện (Powered table elevation), thuận tiện thao tác.
- Đường trượt trục Y và Z theo kiểu box way, tăng khả năng chịu tải và chống rung.
- Côn trục chính NT 40 cho cả đầu đứng lẫn đầu ngang, tương thích rộng rãi với các loại dao và phụ kiện tiêu chuẩn.
- Đầu trục đứng xoay được 90° mỗi bên (trái và phải), cần ngang xoay được 360°, mở rộng khả năng gia công các bề mặt phức tạp.
- Bàn máy xoay được 45° sang trái và phải, hỗ trợ gia công chi tiết có góc nghiêng.
Thông số kỹ thuật chi tiết JL-VH500A
Bàn máy & hành trình
- Kích thước bàn máy: 300 × 1500 mm
- Hành trình dọc: 1000 mm
- Hành trình ngang: 400 mm
- Hành trình đứng: 460 mm (cho trục chính đứng)
- Bàn xoay được (trái & phải): 45°
- Kích thước rãnh chữ T: 16 × 3 × 70 mm
Tốc độ tiến bàn máy
- Tốc độ cắt của bàn dọc: 0 – 960 mm/min
- Tốc độ cắt của bàn ngang: 0 – 960 mm/min
- Tốc độ di chuyển nhanh bàn dọc: 960 mm/min
- Tốc độ di chuyển nhanh bàn ngang: 960 mm/min
- Tốc độ di chuyển nhanh trục đứng: 680 mm/min
Trục chính đứng
- Tốc độ trục chính: 60Hz: 75 – 3600 rpm / 50Hz: 63 – 3000 rpm (16 cấp)
- Hành trình nòng trục đứng: 140 mm
- Đường kính nòng trục đứng: 110 mm
- Côn trục chính: NT 40
- Góc xoay đầu trục đứng trái – phải: 90° mỗi bên
- Khoảng cách từ mũi trục chính đến mặt bàn máy: 90 – 500 mm (0 – 450 mm)
Trục chính ngang
- Tốc độ trục chính: 90 – 1320 rpm (9 cấp)
- Côn trục chính: NT 40
- Khoảng cách từ tâm trục chính đến mặt bàn máy: 0 – 400 mm
- Khoảng cách tâm trục chính đến mặt đáy cần ngang: 160 mm
- Góc xoay của cần ngang: 360°
- Hành trình cần ngang: 450 mm
Công suất motor
- Công suất motor Trục đứng: 5HP (2P)
- Công suất motor Trục ngang: 5HP (4P)
- Công suất motor chạy bàn dọc: 1HP (4P)
- Công suất motor chạy bàn ngang: 1/2HP (4P)
- Công suất motor trục đứng (nâng hạ nhanh): 1HP (8P)
- Công suất motor tưới nguội: 1/8 HP
Trọng lượng & kích thước vận chuyển
- Khối lượng máy: khoảng 2100 kg
- Khối lượng đóng kiện: khoảng 2300 kg
- Kích thước kiện máy (D × R × C): 210 × 205 × 231 cm
Trang bị tiêu chuẩn & tùy chọn
Trang bị tiêu chuẩn
- Hệ thống làm mát (Cooling system)
- Bộ bôi trơn tự động
- Tủ điều khiển điện
- Hộp dụng cụ kèm đồ nghề
- Đèn chiếu sáng vùng làm việc dạng thạch anh
- Thanh kéo trục chính (Spindle draw bar)
- Trục gá dao ngang Ø27mm kèm bạc lót
- Trục X dẫn động vít me bi bởi biến tần 2HP
- Trục Y dẫn động vít me bi bởi biến tần 1HP
- Trục Z nâng hạ bàn máy bằng động cơ điện
- Bàn máy xoay được 45° trái và phải
Trang bị tùy chọn
- Khay hứng dung dịch làm mát
- Hệ thống đọc tọa độ số (DRO)
- Thanh kéo trục chính bằng khí nén
- Tấm chắn an toàn
- Điện chuẩn CE
- Motor đầu phay đứng 7.5HP
- Dao phay và dụng cụ cắt
- Trục gá dao ngang phụ thêm
Ứng dụng thực tế trong gia công cơ khí
Nhờ sở hữu đồng thời trục chính đứng và trục chính ngang, máy phay đứng ngang vạn năng JL-VH500A đáp ứng linh hoạt nhiều dạng nguyên công trong một ca sản xuất. Với bàn máy dài 1500mm và hành trình dọc 1000mm, máy xử lý tốt các chi tiết cơ khí có kích thước lớn. Đường trượt box way trục Y và Z kết hợp dẫn động vít me bi cho phép tiến dao ổn định, phù hợp cả phay thô lẫn phay tinh. Đây là lựa chọn thực tiễn cho các xưởng chế tạo máy, cơ sở gia công khuôn mẫu và phân xưởng sản xuất chi tiết cơ khí quy mô vừa và lớn.
Các dòng máy phay JEN LIAN liên quan
Ngoài JL-VH500A, MAZAKO – Tổng đại lý chính thức JEN LIAN tại Việt Nam – còn phân phối nhiều model phù hợp với từng quy mô và yêu cầu gia công khác nhau:
- Máy phay đứng ngang vạn năng JL-VH15B – lựa chọn tích hợp 2 trục cỡ nhỏ hơn
- Máy phay đứng JL-MV3 – chuyên gia công trục đứng, phù hợp xưởng cơ khí vừa
- Máy phay đứng JL-V280C – giải pháp phay đứng độ chính xác cao
- Máy phay giường BM-3V – thiết kế giường nằm cho gia công chi tiết lớn
- Máy phay giường BM-3VS – phiên bản máy phay giường nâng cấp với tính năng mở rộng
Để được tư vấn lựa chọn model phù hợp hoặc nhận báo giá máy phay đứng ngang vạn năng JEN LIAN JL-VH500A, vui lòng liên hệ trực tiếp với MAZAKO – đơn vị đồng hành tin cậy cho ngành cơ khí chế tạo Việt Nam.
