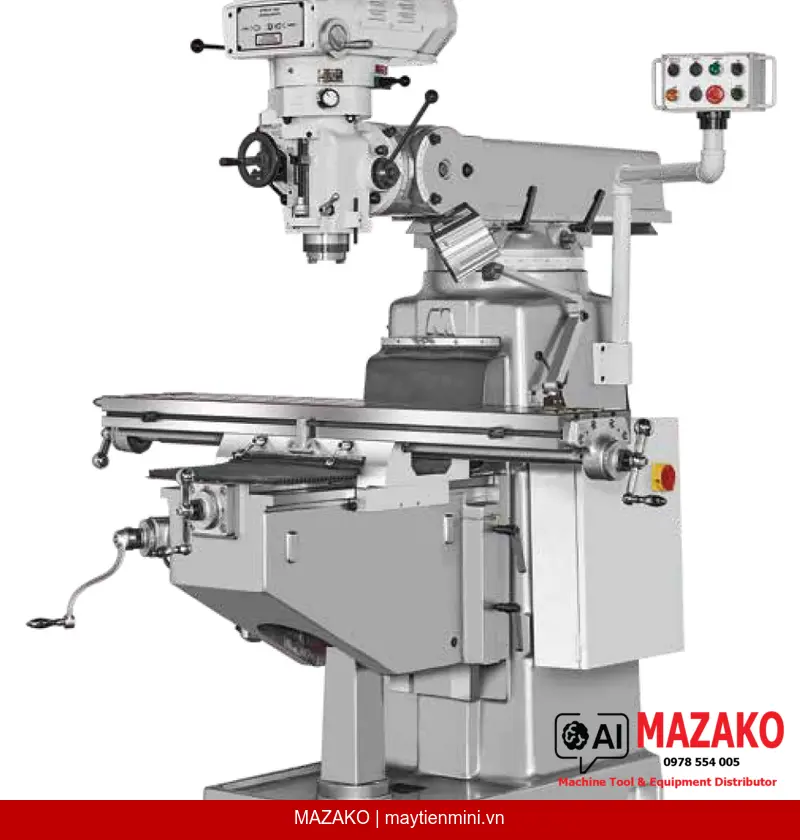

Trong lĩnh vực gia công cơ khí chính xác, việc lựa chọn một máy phay đứng có kết cấu vững chắc, linh hoạt trong vận hành và dễ dàng mở rộng tính năng là yếu tố then chốt quyết định năng suất lẫn chất lượng sản phẩm. Máy phay đứng JEN LIAN JL-MV4 – được MAZAKO phân phối chính thức với tư cách Tổng đại lý của JEN LIAN tại Việt Nam – là lựa chọn đáng cân nhắc cho các xưởng chế tạo máy, gia công khuôn mẫu và sản xuất chi tiết cơ khí đòi hỏi độ chính xác cao.
Kết cấu trượt và hệ thống trục chính
JL-MV4 được thiết kế với sự phân biệt rõ ràng giữa các hệ thống ray trượt: trục X sử dụng đường trượt đuôi én (dovetail slideway), trong khi trục Y và Z áp dụng đường trượt hộp (boxway). Cả ba trục đều được tôi cứng và mài chính xác, đảm bảo độ bền và ổn định trong quá trình gia công lâu dài. Đây là nền tảng kỹ thuật phù hợp với các công việc phay mặt phẳng, phay rãnh, gia công chi tiết khuôn mẫu hay các chi tiết có yêu cầu dung sai chặt chẽ.
Thông số kỹ thuật máy phay đứng JL-MV4
Bàn máy và hành trình
- Kích thước bàn máy: 1372 x 254 mm
- Hành trình dọc: 1.000 mm
- Hành trình ngang: 390 mm
- Hành trình đứng: 410 mm
- Kích thước rãnh chữ T: 16 x 3 x 63,5 mm
Tốc độ bàn và bước tiến
- Tốc độ cắt của bàn dọc: Thủ công / (0 – 160 rpm, tùy chọn)
- Bàn ngang: Thủ công / (0 – 160 rpm, tùy chọn)
- Bàn đứng: Thủ công / (800 mm/phút, tùy chọn motor)
- Tốc độ di chuyển nhanh bàn dọc: Thủ công / 160 rpm (tối đa)
- Tốc độ di chuyển nhanh bàn ngang: Thủ công / 160 rpm (tối đa)
- Tốc độ di chuyển nhanh trục đứng: 800 mm/phút
Trục chính đứng
- Tốc độ trục chính (60 Hz): Thấp: 70 – 470 rpm / Cao: 600 – 4.200 rpm
- Tốc độ trục chính (50 Hz): Thấp: 70 – 360 rpm / Cao: 600 – 3.900 rpm
- Côn trục chính: NT40
- Đường kính nòng trục đứng: 105 mm
- Hành trình nòng trục đứng: 127 mm
- Công suất motor trục đứng: 5 HP
Cần ngang và góc xoay đầu máy
- Hành trình cần ngang: 520 mm
- Khoảng cách từ tâm trục chính đến mặt bàn máy: 95 – 490 mm
- Khoảng cách từ tâm trục chính đến mặt đáy cần ngang: 220 – 790 mm
- Góc xoay đầu trục đứng trái – phải: mỗi bên 90°
- Góc xoay trước – sau: mỗi bên 45°
Thông số bổ sung
- Công suất motor tưới nguội: 1/8 HP (50/60 Hz)
- Mô-men xoắn tối đa (tùy chọn bước tiến X, Y, Z): 780 in-lb (900 kgf/cm)
- Dòng điện định mức (tùy chọn bước tiến X, Y, Z): 1 Amp
- Khối lượng máy: 1.350 kg
Trang bị tiêu chuẩn và tùy chọn mở rộng
Máy phay đứng JL-MV4 được trang bị tiêu chuẩn bơm dầu thủ công, thanh kéo trục chính, hộp dụng cụ điều chỉnh và tấm chắn bắn dầu cao su cho trục Y, Z – đủ để vận hành ngay khi xuất xưởng.
Với danh sách tùy chọn phong phú, người dùng có thể nâng cấp linh hoạt theo nhu cầu thực tế của xưởng:
- Tủ điện CE kết hợp cần điều khiển và bảng thao tác
- Hệ thống bôi trơn tự động
- Hệ thống tưới nguội kèm khay chứa dung dịch
- Vật liệu ma sát thấp phủ trên trục X
- Bước tiến tự động cho cả 3 trục X, Y, Z
- Motor dẫn động trục Z công suất 1/2 HP
- Thanh kéo trục chính khí nén
- Tấm chắn bảo vệ trục chính đứng
- Thay đầu biến tốc cơ khí sang đầu puly bậc hoặc đầu biến tần có hiển thị tốc độ số
- Hệ thống đọc tọa độ số (DRO) 2 hoặc 3 trục
- Đèn làm việc thạch anh hoặc LED
Ứng dụng thực tế trong sản xuất cơ khí
Với hành trình dọc lên đến 1.000 mm và bàn máy rộng, JL-MV4 phù hợp để gia công các chi tiết có kích thước trung bình đến lớn như mặt phẳng, rãnh then, lỗ định vị, cũng như các bề mặt phức tạp trong khuôn mẫu. Khả năng xoay đầu trục đứng linh hoạt giúp thực hiện các góc phay nghiêng mà không cần gá đặt lại phôi, tiết kiệm thời gian đáng kể trong sản xuất đơn chiếc và hàng loạt nhỏ.
Các dòng máy phay JEN LIAN liên quan
Ngoài máy phay đứng JL-MV4, MAZAKO – Tổng đại lý chính thức JEN LIAN tại Việt Nam – còn cung cấp nhiều dòng máy phay khác phù hợp với từng quy mô và yêu cầu gia công:
- Máy phay đứng JL-MV3 JEN LIAN – lựa chọn nhỏ gọn hơn trong cùng dòng máy phay đứng, phù hợp xưởng có không gian hạn chế.
- Máy phay vạn năng UH-1 JEN LIAN – giải pháp đa năng với khả năng gia công cả phương ngang lẫn đứng, lý tưởng cho sản xuất đa dạng chi tiết.
- Máy phay giường BM-3VS JEN LIAN – kết cấu giường vững chắc, phù hợp gia công chi tiết nặng, yêu cầu lực cắt lớn.
- Máy phay giường BM-3V JEN LIAN – dòng máy phay giường hiệu suất cao, tối ưu cho sản xuất hàng loạt trong công nghiệp nặng.
Để được tư vấn chi tiết về máy phay đứng JEN LIAN JL-MV4 hoặc các dòng máy phay công nghiệp khác, quý khách vui lòng liên hệ trực tiếp với MAZAKO – đơn vị duy nhất được JEN LIAN PRECISION INDUSTRY CO., LTD. ủy quyền phân phối chính thức tại thị trường Việt Nam.
