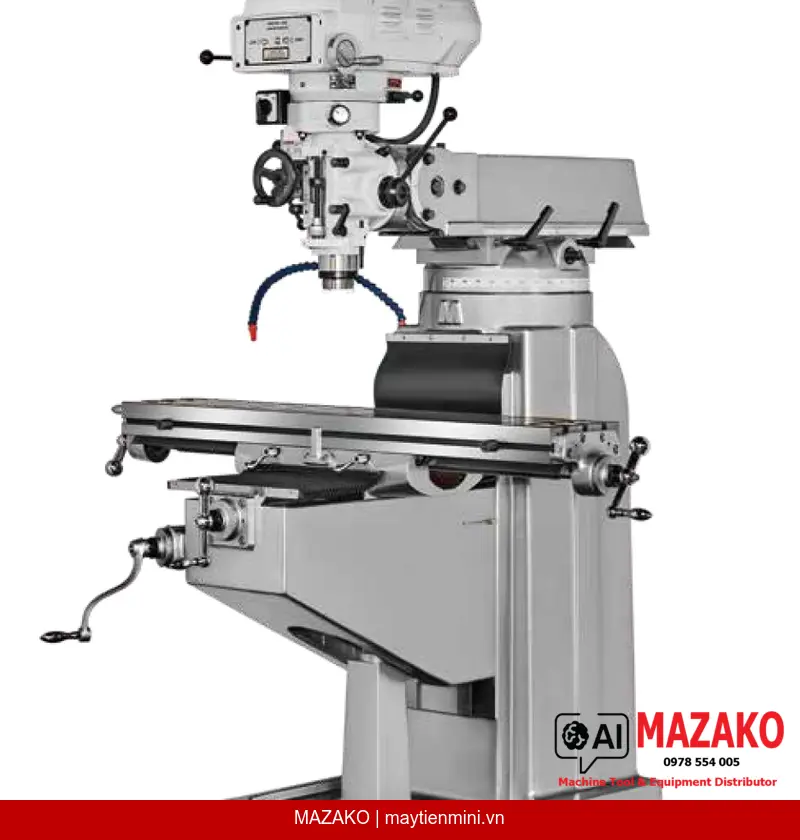

Máy phay đứng JEN LIAN JL-MV2 – Lựa chọn tin cậy cho xưởng gia công cơ khí
Trong môi trường gia công cơ khí đòi hỏi độ chính xác cao, một chiếc máy phay đứng đáng tin cậy đóng vai trò then chốt trong năng suất và chất lượng sản phẩm. Máy phay đứng JEN LIAN JL-MV2 được thiết kế để đáp ứng nhu cầu đa dạng của các xưởng chế tạo máy, gia công khuôn mẫu, phay mặt phẳng, phay rãnh và nhiều nguyên công phổ biến khác. Là Tổng đại lý chính thức của JEN LIAN tại Việt Nam, MAZAKO cung cấp dòng máy này kèm đầy đủ dịch vụ hỗ trợ kỹ thuật và phụ tùng chính hãng.
Đặc điểm kết cấu nổi bật
JL-MV2 được xây dựng trên nền tảng kết cấu cơ khí vững chắc với hệ thống đường trượt dovetail trên cả 3 trục X, Y, Z. Toàn bộ các đường trượt này được tôi cứng và mài chính xác, đảm bảo độ bền và độ ổn định trong suốt quá trình vận hành dài hạn. Thân máy sử dụng vật liệu đúc Meehanite – loại gang đúc chất lượng cao quen thuộc trong ngành máy công cụ – giúp hấp thụ rung động hiệu quả và duy trì độ chính xác theo thời gian.
Thông số kỹ thuật chi tiết JL-MV2
Bàn máy và hành trình
- Kích thước bàn máy: 1.067 x 230 mm (tùy chọn 1.245 x 230 mm)
- Hành trình dọc: 680 mm (tùy chọn 850 mm)
- Hành trình ngang: 305 mm
- Hành trình đứng: 406 mm
- Kích thước rãnh chữ T: 16 x 3 x 63,5 mm
Tốc độ di chuyển bàn máy
- Tốc độ cắt của bàn dọc: Tay quay / tùy chọn bước tiến điện 0 – 160 rpm
- Tốc độ di chuyển nhanh bàn dọc: Tay quay / tối đa 160 rpm (tùy chọn)
- Bàn ngang và trục đứng: tương tự, tay quay / tùy chọn bước tiến điện 0 – 160 rpm
Trục chính đứng
- Tốc độ trục chính (60 Hz): Thấp 70 – 470 rpm / Cao 600 – 4.200 rpm
- Tốc độ trục chính (50 Hz): Thấp 70 – 360 rpm / Cao 600 – 3.900 rpm
- Côn trục chính: R8 hoặc NT30
- Đường kính nòng trục đứng: 85,7 mm
- Hành trình nòng trục đứng: 127 mm
Đầu trục và khoảng cách làm việc
- Hành trình cần ngang: 356 mm
- Khoảng cách từ tâm trục chính đến mặt bàn máy: 80 – 450 mm
- Khoảng cách tâm trục chính đến mặt đáy cần ngang: 120 – 575 mm
- Góc xoay đầu trục đứng trái – phải: 90°
- Góc xoay đầu trục đứng trước – sau: 45°
Motor và nguồn điện
- Công suất motor trục đứng: 3 HP (tùy chọn 5 HP)
- Công suất motor tưới nguội: 1/8 HP, 50/60 Hz
- Mô-men xoắn tối đa (tùy chọn bước tiến điện 3 trục): 780 in-lb (tùy chọn 900 kgf/cm)
- Dòng điện định mức (tùy chọn bước tiến điện): 1 Amp
Trọng lượng
- Khối lượng máy: 950 kg
Trang bị tiêu chuẩn và tùy chọn mở rộng
Máy phay đứng JL-MV2 xuất xưởng kèm theo các thiết bị tiêu chuẩn gồm: bơm dầu bôi trơn thủ công, thanh kéo trục chính, hộp dụng cụ điều chỉnh và tấm chắn bảo vệ cao su cho trục Y và Z. Đây là bộ trang bị đủ để vận hành ngay trong nhiều ứng dụng gia công phổ thông.
Ngoài ra, người dùng có thể nâng cấp linh hoạt theo nhu cầu thực tế với các tùy chọn như:
- Bàn máy kích thước 1.245 x 230 mm
- Hệ thống bôi trơn tự động
- Hệ thống tưới nguội kèm khay chứa dung dịch
- Bước tiến điện cho các trục X, Y, Z
- Thanh kéo trục chính khí nén
- Tấm bảo vệ trục chính đứng
- Thay đầu biến tốc cơ học bằng đầu puly bậc hoặc đầu biến tần có hiển thị tốc độ kỹ thuật số
- Hệ thống đọc tọa độ kỹ thuật số (DRO) 2 hoặc 3 trục
- Đèn làm việc thạch anh hoặc đèn LED
- Vật liệu chống ma sát thấp phủ trên trục X
Ứng dụng thực tế trong sản xuất
Với dải tốc độ trục chính rộng, góc xoay đầu linh hoạt và khả năng mở rộng bước tiến điện 3 trục, máy phay đứng JL-MV2 phù hợp với nhiều nguyên công gia công như phay mặt phẳng, phay rãnh, gia công chi tiết khuôn mẫu và các chi tiết cơ khí chính xác trong xưởng chế tạo máy quy mô vừa và nhỏ. Khả năng xoay đầu trục đứng đến 90° sang mỗi bên và 45° trước sau mở ra nhiều góc gia công đa dạng mà không cần gá lại phôi nhiều lần.
Các dòng máy phay JEN LIAN khác tại MAZAKO
Nếu bạn đang tìm hiểu thêm về các giải pháp gia công phay khác từ JEN LIAN, MAZAKO còn phân phối nhiều model phù hợp với quy mô và yêu cầu sản xuất khác nhau:
- Máy phay giường BM-3V – giải pháp gia công chi tiết lớn, kết cấu giường vững chắc
- Máy phay đứng ngang vạn năng JL-VH500A – linh hoạt gia công cả trục đứng lẫn trục ngang
- Máy phay giường BM-3VF – tích hợp bước tiến tự động, nâng cao năng suất sản xuất
Với hơn 50 năm kinh nghiệm sản xuất máy phay chính xác tại Đài Loan, JEN LIAN đã khẳng định uy tín trên thị trường 5 châu lục. MAZAKO – Tổng đại lý chính thức của JEN LIAN tại Việt Nam – cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật chuyên sâu và dịch vụ bảo hành đầy đủ cho toàn bộ dòng máy phay đứng JL-MV2 cũng như các model khác trong danh mục JEN LIAN.
