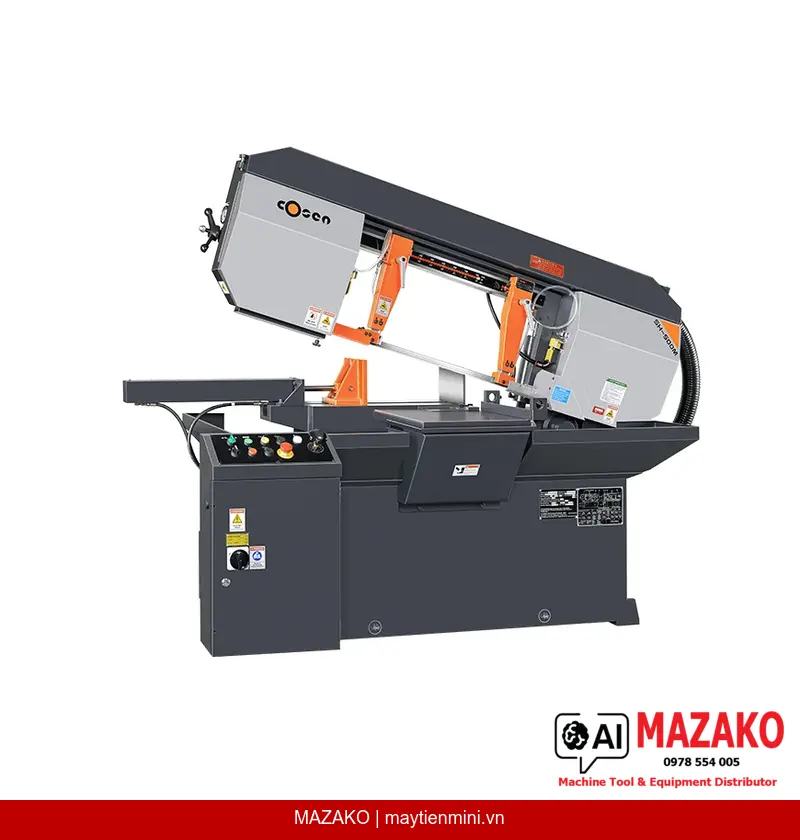

Máy cưa vòng COSEN SH-500M – Giải pháp cắt nghiêng bán tự động cho xưởng cơ khí công nghiệp
Trong các xưởng gia công cơ khí, nhu cầu cắt phôi tròn, vuông, chữ nhật và thép hình với nhiều góc độ khác nhau đòi hỏi thiết bị vừa linh hoạt, vừa đủ năng lực cắt lớn. Máy cưa vòng COSEN SH-500M được thiết kế để đáp ứng đúng yêu cầu đó: đầu cưa xoay đơn bán tự động, khả năng cắt nghiêng lên đến 60°, thân máy gọn nhẹ so với các máy cùng năng lực 330 mm. Đây là lựa chọn thực tế cho các xưởng cần cắt đa dạng chủng loại phôi mà không muốn đầu tư vào máy cồng kềnh.
Năng lực cắt và khả năng cắt nghiêng
Máy cưa vòng SH-500M sở hữu năng lực cắt ấn tượng với nhiều góc cắt khác nhau:
- Đường kính tròn tối đa: 330 mm ở 0°, 300 mm ở +45°, 220 mm ở +60°
- Cạnh vuông tối đa: 280 mm ở 0°, 240 mm ở +45°, 220 mm ở +60°
- Kích thước chữ nhật tối đa (H × W): 280 × 440 mm hoặc 140 × 500 mm ở 0°; 240 × 240 mm ở +45°; 240 × 220 mm ở +60°
Cơ cấu mâm xoay nặng, cứng vững với khóa chắc chắn cho phép cắt nghiêng linh hoạt đến 60°, đáp ứng nhiều yêu cầu gia công khác nhau trong cùng một ca sản xuất.
Hệ thống truyền động và tốc độ lưỡi cưa
Motor lưỡi cưa công suất 3 HP (2,2 kW) kết hợp hộp giảm tốc trục vít tải nặng mang lại lực cắt ổn định. Hộp số 4 cấp cung cấp các mức tốc độ lưỡi cưa phù hợp với nhiều loại vật liệu:
- Tốc độ lưỡi cưa 4 cấp (50 Hz): 23, 35, 50, 75 m/min
- Tốc độ lưỡi cưa 4 cấp (60 Hz): 20, 34, 49, 76 m/min
- Tốc độ lưỡi cưa vô cấp: 30–100 m/min
Kích thước lưỡi cưa: 4.140 × 27 × 0,9 mm. Dẫn hướng lưỡi cưa bằng hợp kim carbide có thể thay thế, giúp duy trì độ chính xác đường cắt lâu dài.
Vận hành bán tự động – Nâng cao năng suất, giảm sức lao động
Khung cưa nâng hạ bằng thủy lực và Ê Tô thủy lực toàn hành trình giúp máy vận hành theo chu kỳ bán tự động: kẹp phôi – cắt – trả khung cưa về chiều cao làm việc đặt trước. Người vận hành không cần can thiệp thủ công vào từng bước, giảm mệt mỏi và tăng tính ổn định của mỗi lát cắt.
Ê Tô cam tác động nhanh cho phép hàm kẹp di chuyển nhanh để giữ hoặc nhả phôi, có thể thao tác từ phía trước hoặc phía sau máy. Khả năng kẹp tối thiểu của Ê Tô: 0 mm – phù hợp với cả phôi nhỏ. Hành trình nạp phôi lặp: lên đến 99 m.
Các tính năng hỗ trợ vận hành thực tế
- Điều chỉnh tốc độ hạ khung và áp lực cắt linh hoạt theo từng loại vật liệu
- Vệ sinh lưỡi cưa bằng bàn chải thép và bàn chải dây bổ sung, giữ sạch rãnh lưỡi trong quá trình cắt
- Hệ thống dung dịch làm mát tích hợp: bơm làm mát 1/8 HP (0,09 kW), bồn chứa dung dịch làm mát 30 L
- Bơm thủy lực 1/2 HP (0,37 kW), bồn chứa dầu thủy lực 8 L
- Thay lưỡi cưa dễ dàng từ phía trước máy ở tầm ngang eo, không cần dụng cụ phức tạp
- Chặn vật liệu điều chỉnh được, đảm bảo chiều dài cắt đồng đều
- Lưỡi cưa bi-metal đi kèm theo máy
- Bàn con lăn nạp phôi dài 0,5 m đi kèm
Thông số lắp đặt và môi trường vận hành
- Chiều cao bàn máy: 830 mm
- Diện tích lắp đặt (D × R × C): 1.892 × 2.429 × 2.055 mm
- Khối lượng máy: 802 kg | Khối lượng đóng kiện: 849 kg
- Nhiệt độ môi trường vận hành: 5–40°C
- Độ ẩm môi trường vận hành: 30–85% (không ngưng tụ)
COSEN SH-500M phù hợp với xưởng nào?
Máy cưa vòng SH-500M phù hợp với các xưởng cơ khí chế tạo, xưởng gia công kết cấu thép, hoặc các cơ sở sản xuất cần cắt đa dạng hình dạng phôi (tròn, vuông, chữ nhật) ở nhiều góc độ khác nhau. Thân máy gọn, năng lực cắt lớn và vận hành bán tự động giúp tối ưu diện tích xưởng mà vẫn đảm bảo năng suất.
Nếu yêu cầu năng lực cắt lớn hơn hoặc cấu hình hai trụ, bạn có thể tham khảo thêm máy cưa vòng hai trụ bán tự động SH-1817 hay máy cưa vòng hai trụ bán tự động SH-1000F với khung cứng vững hơn cho phôi lớn. Với xưởng cần cắt phôi cỡ trung, máy cưa vòng hai trụ bán tự động SH-780F cũng là phương án đáng cân nhắc. Ngoài ra, nếu cần tự động hóa hoàn toàn với điều khiển số NC, máy cưa vòng tự động hai trụ C-320NC sẽ phù hợp hơn cho sản xuất hàng loạt.
MAZAKO – Tổng đại lý chính thức COSEN tại Việt Nam
COSEN là thương hiệu máy cưa công nghiệp hàng đầu Đài Loan, thành lập năm 1976, được U.S. Metal Center News bình chọn thương hiệu máy cưa số 1 các năm 2015, 2022, 2023 và 2024. MAZAKO là Tổng đại lý chính thức của COSEN tại Việt Nam, cung cấp máy chính hãng kèm hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ. Liên hệ MAZAKO để được tư vấn lựa chọn máy cưa vòng phù hợp với nhu cầu sản xuất thực tế của xưởng bạn.
