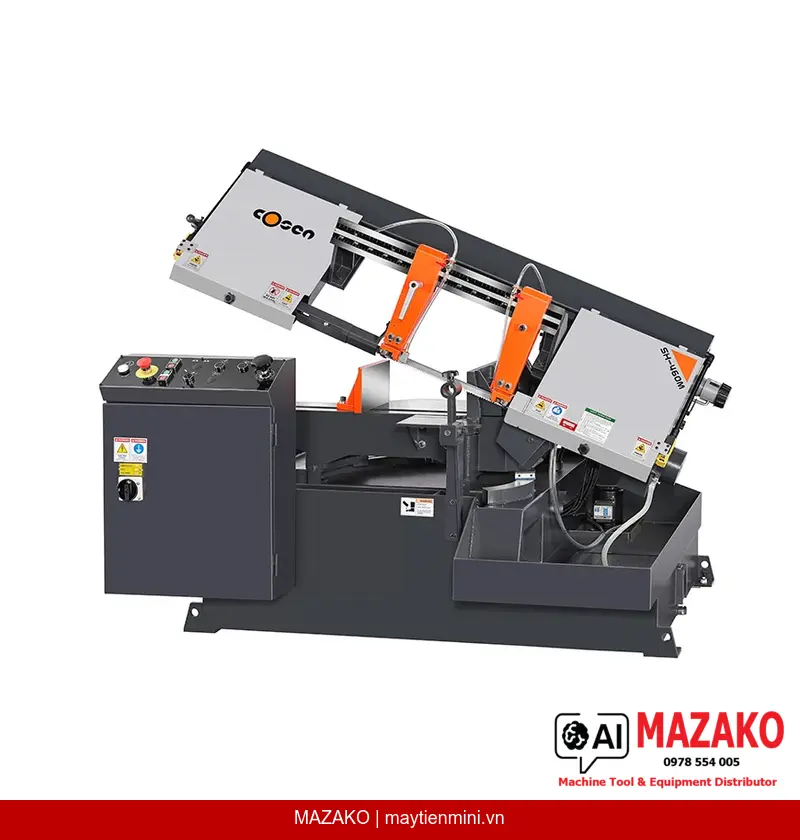

Máy cưa vòng COSEN SH-460M – Giải pháp cắt góc nghiêng hạng nặng cho xưởng cơ khí
Trong môi trường gia công cơ khí đòi hỏi độ chính xác cao và năng suất ổn định, việc lựa chọn máy cưa vòng phù hợp đóng vai trò then chốt. COSEN SH-460M là máy cưa vòng bán tự động cắt góc nghiêng (miter) với khung xoay và bàn máy xoay, được thiết kế cho cả môi trường sản xuất hàng loạt lẫn xưởng gia công đơn chiếc. Với khả năng cắt phôi tròn đến 250mm ở góc 0°, cắt phôi chữ nhật lên đến 230 x 460mm, và phạm vi góc cắt từ 90° đến 60° (ngược chiều), SH-460M đáp ứng được nhiều dạng phôi thép hình, thép tròn, thép vuông trong thực tế sản xuất.
Thiết kế kết cấu và hệ thống truyền động
COSEN SH-460M được xây dựng trên nền kết cấu hạng nặng với khung xoay và bàn máy xoay bằng gang đúc nguyên khối. Bộ truyền động sử dụng motor lưỡi cưa công suất 2 HP (1,5 kW), kết hợp hộp số 4 cấp tốc độ trang bị hộp giảm tốc trục vít chất lượng cao. Nhờ đó, tốc độ lưỡi cưa có thể điều chỉnh theo bước cố định ở 4 mức: 29, 46, 65 và 98 m/min, hoặc điều chỉnh vô cấp liên tục trong dải 24–87 m/min – phù hợp với nhiều loại vật liệu kim loại khác nhau.
Hệ thống thủy lực tích hợp bao gồm motor thủy lực, bơm thủy lực và bồn chứa dầu thủy lực 8 lít, cho phép tự động nâng đầu cưa sau khi cắt xong mà không cần thao tác thủ công. Bộ chọn chiều cao bàn máy đặt ngay trên xi lanh thủy lực giúp điều chỉnh khoảng hở tối thiểu giữa lưỡi cưa và phôi một cách nhanh chóng.
Khả năng cắt góc nghiêng linh hoạt
Điểm nổi bật của SH-460M là khả năng cắt góc nghiêng chính xác nhờ tâm xoay bằng gang đúc hạng nặng được thiết kế riêng. Người vận hành có thể thiết lập góc cắt nhanh chóng và định vị chính xác trong phạm vi từ 90° đến 60° (ngược chiều). Các thông số năng lực cắt cụ thể theo góc như sau:
- Đường kính tròn tối đa: 250mm ở 0°, 230mm ở -45°, 110mm ở -60°
- Cạnh vuông tối đa: 230mm ở 0°, 230mm ở -45°, 110mm ở -60°
- Kích thước chữ nhật tối đa (H x W): 230 x 460mm ở 0°, 230 x 230mm ở -45°, 230 x 110mm ở -60°
Hệ thống dẫn hướng và kiểm soát lưỡi cưa
Lưỡi cưa có kích thước 3.505 x 27 x 0,9mm, được dẫn hướng bằng dẫn hướng lưỡi cưa carbide vonfram có thể thay thế, đảm bảo độ chính xác đường cắt ngay cả khi gia công liên tục. Lực căng lưỡi cưa điều chỉnh thủ công trong dải 1.900–2.000 kg/cm², áp lực cắt duy trì ở mức 19–20 kg/cm². Hệ thống vệ sinh lưỡi cưa bằng bàn chải thép tự động loại bỏ phoi bám vào rãnh lưỡi trong quá trình cắt.
Kẹp phôi và nạp phôi
Ê Tô kẹp phôi sử dụng cơ cấu vít me thủ công với tay quay chống trượt, đảm bảo kẹp chắc chắn và an toàn. Khả năng kẹp tối thiểu của Ê Tô là 0mm, cho phép xử lý phôi có kích thước nhỏ. Chiều dài đoạn dư (Remnant Length) tối thiểu chỉ 20mm, giảm thiểu lãng phí vật liệu. Hành trình nạp phôi lặp (Feeding Multiple Stroke) lên đến 99M, hỗ trợ cắt nhiều đoạn liên tiếp theo chiều dài cài đặt.
Hệ thống làm mát và tiện ích đi kèm
Bơm dung dịch làm mát công suất 1/8 HP (0,09 kW) cấp dung dịch từ bồn chứa dung dịch làm mát 40 lít, giúp kéo dài tuổi thọ lưỡi cưa và duy trì chất lượng bề mặt cắt. Máy được trang bị thêm bàn chải dây để vệ sinh lưỡi cưa, chặn vật liệu có thể điều chỉnh, lưỡi cưa bi-metal, bộ dụng cụ, đệm cân bằng và bàn con lăn 1M hoặc 2M tùy chọn.
Thông số kỹ thuật tổng hợp
- Công suất motor lưỡi cưa: 2 HP (1,5 kW)
- Bơm thủy lực: 1/4 HP (0,18 kW) | Bơm dung dịch làm mát: 1/8 HP (0,09 kW)
- Tốc độ lưỡi cưa vô cấp: 24–87 m/min | 4 cấp: 29, 46, 65, 98 m/min
- Kích thước lưỡi cưa: 3.505 x 27 x 0,9mm
- Bồn chứa dầu thủy lực: 8 lít | Bồn chứa dung dịch làm mát: 40 lít
- Chiều cao bàn máy: 640mm
- Diện tích lắp đặt (L x W x H): 1.624 x 1.938 x 1.818mm
- Khối lượng máy: 528 kg | Khối lượng đóng kiện: 617 kg
- Nhiệt độ môi trường vận hành: 5–40°C | Độ ẩm: 30–85% (không ngưng tụ)
So sánh với các dòng máy cưa vòng COSEN khác
COSEN cung cấp danh mục máy cưa vòng đa dạng cho nhiều nhu cầu sản xuất khác nhau. Nếu yêu cầu cắt phôi khổ lớn hơn với kết cấu hai trụ, doanh nghiệp có thể tham khảo thêm:
- Máy cưa vòng hai trụ bán tự động COSEN SH-2020D – phù hợp cắt phôi cỡ lớn trong sản xuất công nghiệp.
- Máy cưa vòng hai trụ bán tự động COSEN SH-520DM – lựa chọn cho phôi có tiết diện lớn, năng suất cao.
- Máy cưa vòng hai trụ bán tự động COSEN SH-3026L – thiết kế tối ưu cho phôi dài và nặng.
- Máy cưa vòng hai trụ bán tự động COSEN SH-4030 – năng lực cắt vượt trội cho xưởng quy mô lớn.
- Máy cưa vòng tự động hai trụ COSEN C-420NC – trang bị hệ điều khiển lập trình NC tự động, giảm thiểu can thiệp thủ công.
Tại sao chọn COSEN SH-460M từ MAZAKO?
COSEN là thương hiệu máy cưa công nghiệp hàng đầu Đài Loan, thành lập năm 1976 và liên tục được U.S. Metal Center News bình chọn là thương hiệu thiết bị cưa số 1 trong các năm 2015, 2022, 2023 và 2024. MAZAKO là Tổng đại lý chính thức của COSEN tại Việt Nam, đảm bảo máy cưa vòng SH-460M được cung cấp chính hãng, kèm đầy đủ hỗ trợ kỹ thuật và phụ tùng thay thế. Doanh nghiệp có nhu cầu tư vấn hoặc báo giá, vui lòng liên hệ MAZAKO để được hỗ trợ nhanh nhất.
