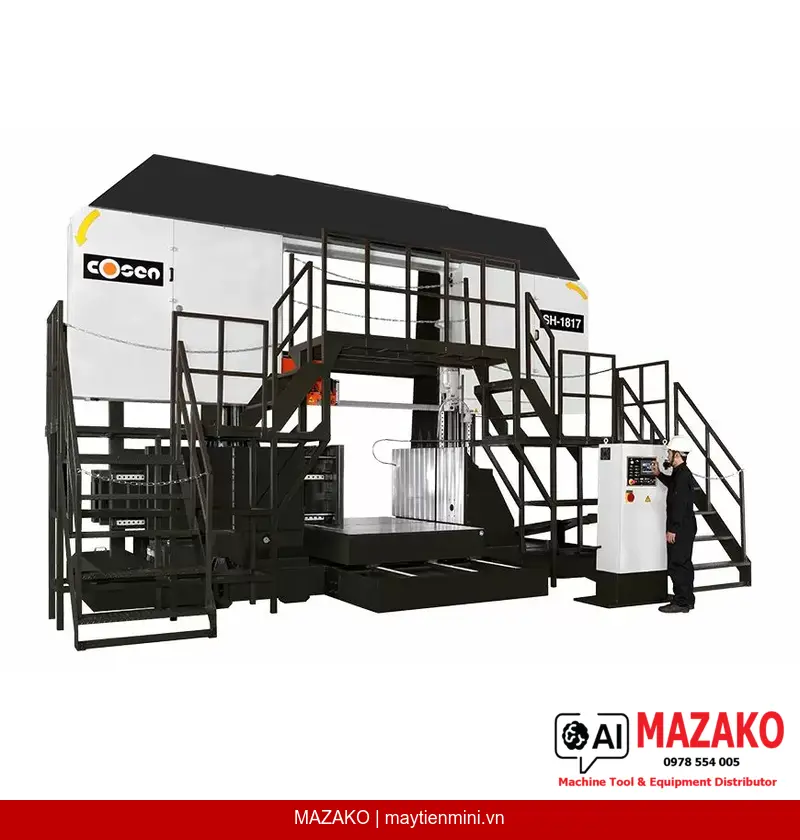

Máy cưa vòng COSEN SH-1817 – Giải pháp cắt phôi khổ lớn cho môi trường sản xuất nặng
Trong các xưởng chế tạo cơ khí xử lý phôi thép khổ lớn, yêu cầu về độ chính xác, độ bền và hiệu suất cắt liên tục đặt ra tiêu chuẩn rất cao cho thiết bị. Máy cưa vòng COSEN SH-1817 được thiết kế đặc biệt để đáp ứng môi trường sản xuất hạng nặng đó – với khả năng cắt phôi tròn và vuông lên đến 1.700 mm, kết hợp kết cấu hai trụ thủy lực vững chắc và hệ thống điều khiển tốc độ vô cấp qua biến tần.
Đặc điểm kết cấu và tính năng nổi bật
SH-1817 được xây dựng trên nền tảng kết cấu hai trụ thủy lực (hydraulic dual column), mang lại độ cứng vững cao trong suốt quá trình cắt. Hộp số được thiết kế chịu áp lực bên cao mà không gây biến dạng nhiệt – yếu tố quan trọng khi vận hành liên tục trong ca dài.
- Hệ dẫn động lưỡi cưa qua biến tần: Cho phép điều chỉnh tốc độ lưỡi cưa vô cấp trong dải 16–82 m/min, phù hợp với nhiều loại vật liệu kim loại khác nhau.
- Căng lưỡi cưa tự động bằng thủy lực: Lực căng lưỡi cưa đạt 2.700–2.900 kg/cm², tích hợp cảm biến phát hiện gãy lưỡi tự động, giảm thiểu rủi ro sự cố trong sản xuất.
- Dẫn hướng lưỡi cưa bằng hợp kim carbide: Dẫn hướng lưỡi cưa loại tungsten carbide có thể thay thế, kết hợp vòng bi, giúp hỗ trợ lưỡi cưa tối ưu và kéo dài tuổi thọ lưỡi.
- Cánh tay dẫn hướng bằng gang điều khiển thủy lực: Các cánh tay dẫn hướng đúc gang được điều khiển thủy lực, đảm bảo độ ổn định trong suốt hành trình cắt.
- Ê Tô trước và sau bằng gang thủy lực: Cả hai Ê Tô đều được đúc từ gang và điều khiển thủy lực. Hàm kẹp chia đôi (split vise jaw) giúp giảm ba via sau khi cắt.
- Van điều chỉnh áp lực nạp phôi chính xác: Cho phép kiểm soát lực nạp phôi tối ưu theo từng loại vật liệu, nâng cao chất lượng mặt cắt.
- Hệ thống làm mát điều chỉnh được: Bơm dung dịch làm mát 1 HP (0,75 kW), bồn chứa 170 L, hỗ trợ làm mát liên tục trong ca sản xuất dài.
- Bàn chải vệ sinh lưỡi cưa bằng dây thép, dẫn động motor: Hoạt động đồng bộ, tự động vệ sinh lưỡi cưa trong quá trình cắt.
Thông số kỹ thuật chi tiết
Năng lực cắt
- Đường kính tròn tối đa: 1.700 mm
- Cạnh vuông tối đa: 1.700 mm
- Kích thước chữ nhật tối đa (H × W): 1.700 × 1.800 mm
Lưỡi cưa
- Tốc độ lưỡi cưa: 16–82 m/min (điều chỉnh vô cấp qua biến tần)
- Kích thước lưỡi cưa (L × W × T): 14.400 × 80 × 1,6 mm
- Lực căng lưỡi cưa: Thủy lực tự động, 2.700–2.900 kg/cm², tích hợp phát hiện gãy lưỡi
- Dẫn hướng lưỡi cưa: Tungsten carbide thay thế được
- Vệ sinh lưỡi cưa: Bàn chải dây thép dẫn động motor
Hệ thống động lực
- Công suất motor lưỡi cưa: 25 HP (18,5 kW)
- Bơm thủy lực: 5 HP (3,7 kW)
- Bơm dung dịch làm mát: 1 HP (0,75 kW)
- Bồn chứa dầu thủy lực: 120 L
- Bồn chứa dung dịch làm mát: 170 L
Kẹp phôi và nạp phôi
- Phương thức điều khiển kẹp phôi: Thủy lực
- Khả năng kẹp tối thiểu: 423 mm
- Hành trình nạp phôi đơn: 700 mm
- Hành trình nạp phôi lặp: 99 m
Kích thước và khối lượng máy
- Chiều cao bàn máy: 650 mm
- Diện tích lắp đặt (L × W × H): 3.148 × 7.170 × 5.047 mm
- Khối lượng máy: 29.400 kg
- Khối lượng đóng kiện: 29.800 kg
Ứng dụng thực tế
Với năng lực cắt phôi tròn và vuông lên đến 1.700 mm, máy cưa vòng SH-1817 phù hợp với các xưởng chế tạo nặng, nhà máy luyện kim, cơ sở gia công thép kết cấu và các doanh nghiệp cần cắt phôi thép khổ lớn với năng suất cao và chi phí cắt thấp. Kết cấu thủy lực toàn phần, hệ thống nạp phôi lặp lên đến 99 m và Ê Tô gang thủy lực giúp máy vận hành ổn định trong môi trường sản xuất liên tục.
