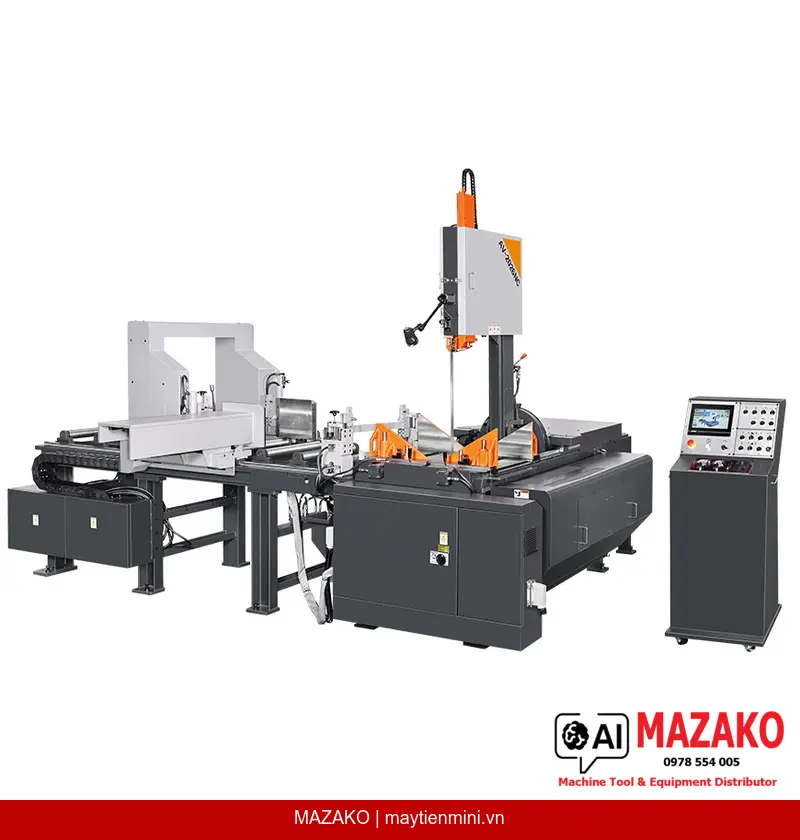

Máy cưa vòng COSEN AV-2026NC – Giải pháp cắt nghiêng đa góc độ cho xưởng cơ khí
Trong các xưởng chế tạo cơ khí yêu cầu cắt phôi thép ở nhiều góc độ khác nhau, máy cưa vòng COSEN AV-2026NC nổi bật với khung cưa nghiêng thủy lực cho phép cắt từ 0° đến ±60°, kết hợp hệ điều khiển số HMI cảm ứng 10.1″. Đây là model tự động thuộc dòng máy cưa vòng đứng khung nghiêng, do MAZAKO – Tổng đại lý chính thức của COSEN tại Việt Nam – phân phối.
Tính năng nổi bật của máy cưa vòng AV-2026NC
Khung cưa nghiêng thủy lực, cắt góc linh hoạt
Khung cưa đứng của AV-2026NC cho phép cắt ở bất kỳ góc nào từ 90° (cắt thẳng) đến 60° (cắt nghiêng) theo cả hai chiều. Việc thay đổi góc cắt được thực hiện qua hệ thống thủy lực kích hoạt thủ công kết hợp màn hình hiển thị góc kỹ thuật số, hoặc lập trình tự động trực tiếp trên HMI – không cần dùng bất kỳ dụng cụ nào. Ngoài ra, khung cưa còn có thể điều chỉnh độ nghiêng phụ (cant) từ 0 đến 5°, mở rộng khả năng cắt phức tạp cho các chi tiết kết cấu thép hình.
Hệ thống truyền động và điều khiển hiện đại
- Biến tần điều khiển tốc độ lưỡi cưa vô cấp từ 20 đến 100 m/min, phù hợp nhiều loại vật liệu kim loại.
- Màn hình cảm ứng HMI 10.1″ hỗ trợ lập trình chu kỳ cắt tự động, trực quan và dễ thao tác.
- Hộp số thiết kế chịu áp lực ngang cao, không bị biến dạng nhiệt trong quá trình vận hành liên tục.
- Hệ điều khiển lập trình NC tự động tích hợp kết nối CPC Connect.
Kết cấu máy chắc chắn, giảm rung tối ưu
Khung cưa, bàn máy và bánh đà được chế tạo nặng và cứng vững, giúp giảm rung động tối đa trong quá trình cắt, nâng cao độ chính xác và tuổi thọ lưỡi cưa. Hệ thống căng lưỡi thủy lực tự động với tính năng phát hiện gãy lưỡi, duy trì lực căng lưỡi cưa ổn định ở mức 2.200–2.300 kg/cm².
Dẫn hướng và vệ sinh lưỡi cưa
- Dẫn hướng lưỡi cưa bằng hợp kim cứng tungsten carbide có thể thay thế, tăng độ bền và hỗ trợ lưỡi cưa tốt hơn.
- Bàn chải thép dạng dây, dẫn động bằng motor, đồng bộ tự động để vệ sinh lưỡi cưa liên tục.
- Hệ thống dung dịch làm mát phun ngập điều chỉnh được, bảo vệ lưỡi và vật liệu cắt.
Hệ thống nạp phôi và kẹp phôi tự động
Phương thức điều khiển kẹp phôi bằng thủy lực với xi lanh hành trình đầy đủ, khả năng kẹp tối thiểu 0 mm. Hành trình nạp phôi đơn đạt 1.350 mm; hành trình nạp phôi lặp lên đến 99 m, đáp ứng nhu cầu sản xuất hàng loạt. Ê Tô kẹp phôi vận hành ổn định, hỗ trợ cắt theo bó với kích thước tối đa 510 x 225 mm.
Thông số kỹ thuật máy cưa vòng COSEN AV-2026NC
- Khả năng cắt tối đa (cant 1°) tại 90°: 510 x 660 mm
- Khả năng cắt tối đa (cant 5°) tại 90°: 510 x 630 mm
- Khả năng cắt tối đa (cant 1°) tại 135°: 510 x 460 mm
- Khả năng cắt tối đa (cant 5°) tại 135°: 510 x 430 mm
- Khả năng cắt tối đa (cant 1°) tại 150°: 510 x 310 mm
- Khả năng cắt tối đa (cant 5°) tại 150°: 510 x 290 mm
- Khả năng cắt tối đa (cant 1°) tại 45°: 510 x 420 mm
- Khả năng cắt tối đa (cant 5°) tại 45°: 510 x 380 mm
- Khả năng cắt tối đa (cant 1°) tại 30°: 510 x 250 mm
- Khả năng cắt tối đa (cant 5°) tại 30°: 510 x 230 mm
- Cắt theo bó (kẹp trên trước): 510 x 225 mm
- Tốc độ lưỡi cưa: 20–100 m/min
- Kích thước lưỡi cưa (D x R x D): 5.230 x 34 x 1,1 mm
- Lực căng lưỡi cưa: Thủy lực tự động, phát hiện gãy lưỡi, 2.200–2.300 kg/cm²
- Dẫn hướng lưỡi cưa: Hợp kim cứng tungsten carbide, có thể thay thế
- Vệ sinh lưỡi cưa: Bàn chải thép dạng dây, dẫn động motor
- Công suất motor lưỡi cưa: 7,5 HP (5,5 kW)
- Bơm thủy lực: 1 HP (0,75 kW)
- Bơm dung dịch làm mát: 1/4 HP (0,18 kW)
- Bồn chứa dầu thủy lực: 85 L
- Bồn chứa dung dịch làm mát: 130 L
- Phương thức điều khiển kẹp phôi: Thủy lực, xi lanh hành trình đầy đủ
- Khả năng kẹp tối thiểu: 0 mm
- Hành trình nạp phôi đơn: 1.350 mm
- Hành trình nạp phôi lặp: 99 m
- Chiều cao bàn máy: 1.030 mm
- Khối lượng máy: 3.570 kg
- Khối lượng đóng kiện: 3.872 kg
- Diện tích lắp đặt (D x R x C): 4.157 x 3.179 x 2.911 mm
Ứng dụng thực tế trong sản xuất cơ khí
Máy cưa vòng AV-2026NC phù hợp với các xưởng chế tạo kết cấu thép, gia công phôi kim loại yêu cầu cắt nghiêng chính xác ở nhiều góc độ. Khả năng cắt phôi chữ nhật lên đến 510 x 660 mm tại góc 90°, cùng chế độ cắt theo bó và nạp phôi tự động hành trình lặp 99 m, giúp tối ưu năng suất cho các đơn hàng loạt lớn. Hệ thống bàn con lăn nặng đi kèm hỗ trợ thao tác phôi dài và nặng thuận tiện hơn.
Các dòng máy cưa vòng COSEN khác tại MAZAKO
Ngoài AV-2026NC, MAZAKO còn cung cấp nhiều model máy cưa vòng COSEN phù hợp với quy mô và yêu cầu cắt đa dạng:
- Máy cưa vòng hai trụ bán tự động COSEN SH-520DM – lựa chọn linh hoạt cho phôi cỡ trung.
- Máy cưa vòng hai trụ bán tự động COSEN SH-8056 – năng lực cắt lớn, phù hợp phôi khổ rộng.
- Máy cưa vòng COSEN MH-812LC – dòng thủ công gọn nhẹ, phù hợp xưởng nhỏ.
- Máy cưa vòng hai trụ bán tự động COSEN SH-1016JA – hiệu suất ổn định cho sản xuất liên tục.
MAZAKO là Tổng đại lý chính thức của COSEN tại Việt Nam, cung cấp đầy đủ hỗ trợ kỹ thuật, phụ tùng và dịch vụ bảo hành cho toàn bộ dòng máy cưa vòng COSEN. Liên hệ MAZAKO để được tư vấn lựa chọn model phù hợp với nhu cầu sản xuất thực tế của doanh nghiệp.
