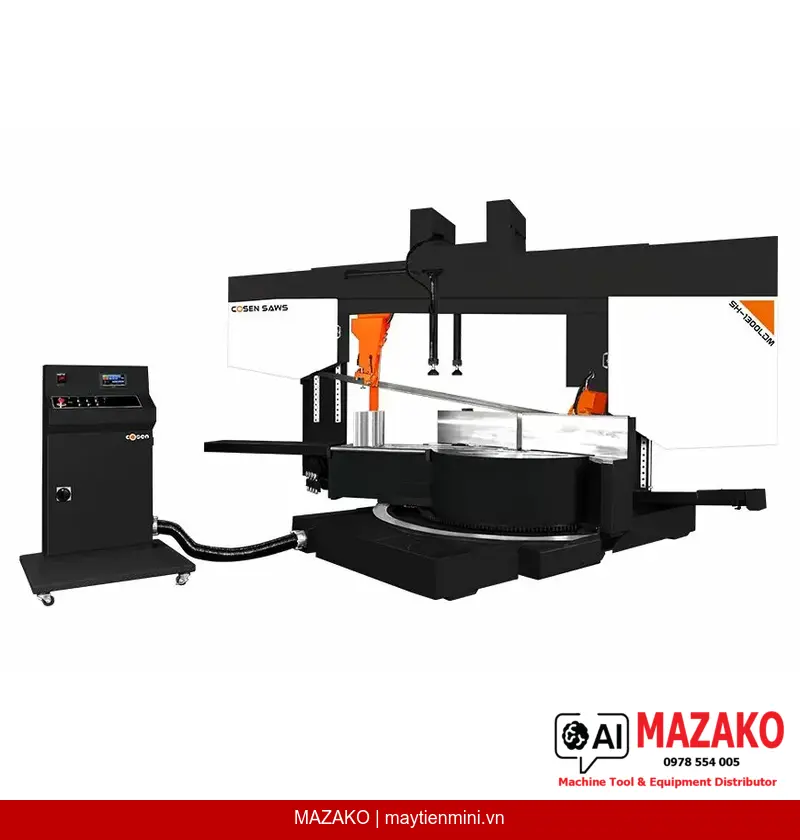

COSEN SH-1300LDM – Máy cưa vòng hai trụ cắt nghiêng hai chiều cỡ lớn
Trong các xưởng gia công kết cấu thép, cắt thép hình (H-beam, I-beam, thép hộp, thép góc) hay phân xưởng chế tạo máy cần xử lý phôi cỡ lớn, việc lựa chọn một máy cưa vòng đủ năng lực và linh hoạt về góc cắt là yếu tố then chốt. COSEN SH-1300LDM là máy cưa vòng nằm ngang bán tự động hai trụ, được thiết kế đặc biệt để đáp ứng yêu cầu cắt nghiêng hai chiều (cả tiến lẫn lùi) lên đến ±60°, với khả năng tiếp nhận phôi chữ nhật tối đa 660 × 1.300 mm tại góc 0°. Đây là lựa chọn phù hợp cho các đơn vị sản xuất cầu thép, kết cấu công nghiệp và gia công cơ khí nặng.
Thông số kỹ thuật nổi bật của SH-1300LDM
Năng lực cắt đa dạng theo góc
- Đường kính tròn tối đa: 660 mm tại 0° và ±45°; 495 mm tại ±60°
- Cạnh vuông tối đa: 660 mm tại 0° và ±45°; 495 mm tại ±60°
- Kích thước chữ nhật tối đa (H × W): 660 × 1.300 mm tại 0°; 660 × 820 mm tại ±45°; 660 × 495 mm tại ±60°
- Cắt theo bó – kẹp trên phía trước (0°): rộng 240–1.315 mm, cao 0–668 mm
- Cắt theo bó – kẹp trên phía sau (0°): rộng 240–1.315 mm, cao 0–679 mm
Lưỡi cưa và hệ dẫn động
- Tốc độ lưỡi cưa: 15–120 m/min, điều chỉnh vô cấp qua biến tần
- Kích thước lưỡi cưa: 10.530 × 67 × 1,6 mm
- Lực căng lưỡi cưa: thủy lực
- Dẫn hướng lưỡi cưa: hợp kim tungsten carbide có thể thay thế
- Vệ sinh lưỡi cưa: bàn chải thép
- Công suất motor lưỡi cưa: 20 HP (15 kW)
Hệ thống thủy lực và làm mát
- Bơm thủy lực: 3 HP (2,2 kW)
- Bơm dung dịch làm mát: 1/2 HP (0,37 kW)
- Bồn chứa dầu thủy lực: 45 L
- Bồn chứa dung dịch làm mát: 265 L
Kích thước và trọng lượng máy
- Chiều cao bàn máy: 855 mm
- Diện tích lắp đặt (D × R × C): 5.480 × 5.090 × 3.483 mm
- Khối lượng máy: 10.260 kg
- Nhiệt độ môi trường vận hành: 5–40°C; độ ẩm: 30–85% (không ngưng tụ)
Tính năng công nghệ đặc trưng
Định vị góc cắt tự động qua màn hình HMI
Người vận hành chỉ cần nhập góc cắt mong muốn trên màn hình cảm ứng HMI 10 inch. Khung cưa sẽ tự động xoay – trước tiên di chuyển nhanh đến vùng gần đích, sau đó tinh chỉnh chính xác đến 0,1°. Cơ chế này kết hợp bánh răng truyền động và khóa góc thủy lực, đảm bảo độ lặp lại cao trong sản xuất hàng loạt. Màn hình HMI còn hiển thị tức thời tốc độ lưỡi cưa, tuổi thọ lưỡi và góc cắt hiện tại, đồng thời phản hồi mã lỗi khi có sự cố.
Khung cưa di chuyển trên ray dẫn hướng tuyến tính
Khung cưa được dẫn động thủy lực và trượt trên hai ray dẫn hướng tuyến tính, cho phép chuyển động lên xuống êm ái, không giật cục. Thiết kế hai trụ vuông góc với ray dẫn hướng tuyến tính mang lại độ cứng vững cao, phù hợp cho cắt phôi nặng và kết cấu thép lớn trong thời gian dài.
Lưỡi cưa nghiêng 10° và bộ giảm rung di động
Lưỡi cưa được bố trí nghiêng 10° so với phương thẳng đứng – đây là thiết kế chuyên biệt giúp tối ưu hiệu suất cắt thép hình như H-beam, I-beam, thép hộp và các profile kết cấu. Bộ giảm rung di động có thể dịch chuyển và kẹp vào phần trên lưỡi cưa ngay tại vị trí cắt, giảm đáng kể rung động và tiếng ồn tần số cao trong quá trình cắt.
Ê Tô kẹp phôi và kẹp trên đồng bộ
Ê Tô thủy lực hành trình đầy đủ hoạt động đồng bộ với cánh tay dẫn hướng, giúp giảm thiểu rung động lưỡi cưa khi cắt. Kẹp trên hành trình đầy đủ (tùy chọn) cũng di chuyển đồng bộ với Ê Tô, đảm bảo phôi luôn được giữ chặt cả chiều ngang lẫn chiều đứng trong suốt quá trình cắt – đặc biệt quan trọng khi cắt theo bó hoặc cắt thép hình có tiết diện phức tạp.
Hệ thống phụ trợ hoàn chỉnh
Máy tích hợp hệ thống phun sương làm mát, hộp số nặng tải chuyên dụng, van điều chỉnh tốc độ nạp phôi và áp lực nạp phôi độc lập, bảng điều khiển điều chỉnh được ở tầm thắt lưng, trạm điều khiển độc lập, cùng bàn con lăn dịch chuyển ngang hai phía (nạp và xuất phôi) – tạo thành một hệ thống cưa hoàn chỉnh, sẵn sàng tích hợp vào dây chuyền sản xuất.
Ứng dụng thực tế
Với khả năng cắt phôi chữ nhật đến 660 × 1.300 mm và cắt nghiêng linh hoạt từ 0° đến ±60° hai chiều, máy cưa vòng COSEN SH-1300LDM phù hợp với các ứng dụng:
- Cắt thép hình (H-beam, I-beam, thép hộp, thép góc, thép U) trong sản xuất kết cấu thép
- Cắt phôi tròn và phôi vuông cỡ lớn cho xưởng gia công cơ khí nặng
- Cắt nghiêng chính xác phục vụ chế tạo khung, cầu thép, cột kết cấu
- Cắt theo bó nhiều phôi cùng lúc để tăng năng suất
Các dòng máy cưa vòng COSEN liên quan
Ngoài SH-1300LDM, MAZAKO – Tổng đại lý chính thức của COSEN tại Việt Nam – còn cung cấp nhiều dòng máy cưa vòng phù hợp với các quy mô và yêu cầu cắt khác nhau:
- Máy cưa vòng hai trụ bán tự động COSEN SH-1080F – dòng hai trụ năng lực cao cho phôi cỡ lớn
- Máy cưa vòng đứng tự động COSEN AV-2228NC – giải pháp cắt đứng tự động với hệ điều khiển lập trình NC
- Máy cưa vòng hai trụ bán tự động COSEN SH-4030 – phù hợp cho phôi siêu lớn, tải trọng nặng
- Máy cưa vòng hai trụ bán tự động COSEN SH-1713 – lựa chọn linh hoạt cho xưởng cơ khí quy mô vừa
- Máy cưa vòng tự động nằm ngang COSEN AH-460H – tự động hóa hoàn toàn cho sản xuất liên tục
Để được tư vấn chi tiết về máy cưa vòng COSEN SH-1300LDM hoặc các model phù hợp với nhu cầu cụ thể, vui lòng liên hệ MAZAKO để được hỗ trợ kỹ thuật và báo giá chính thức.
