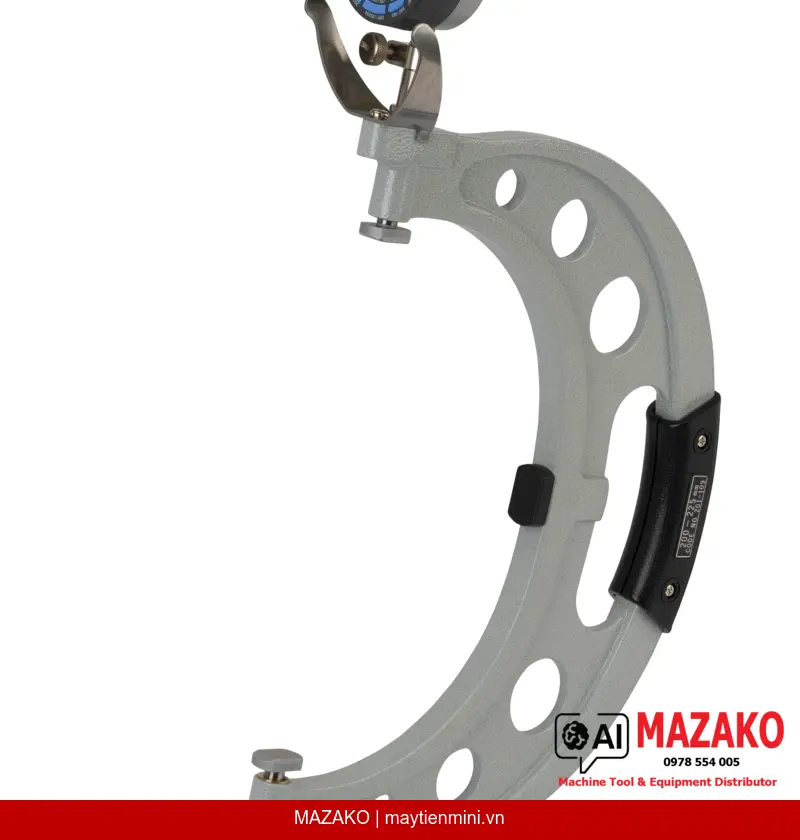

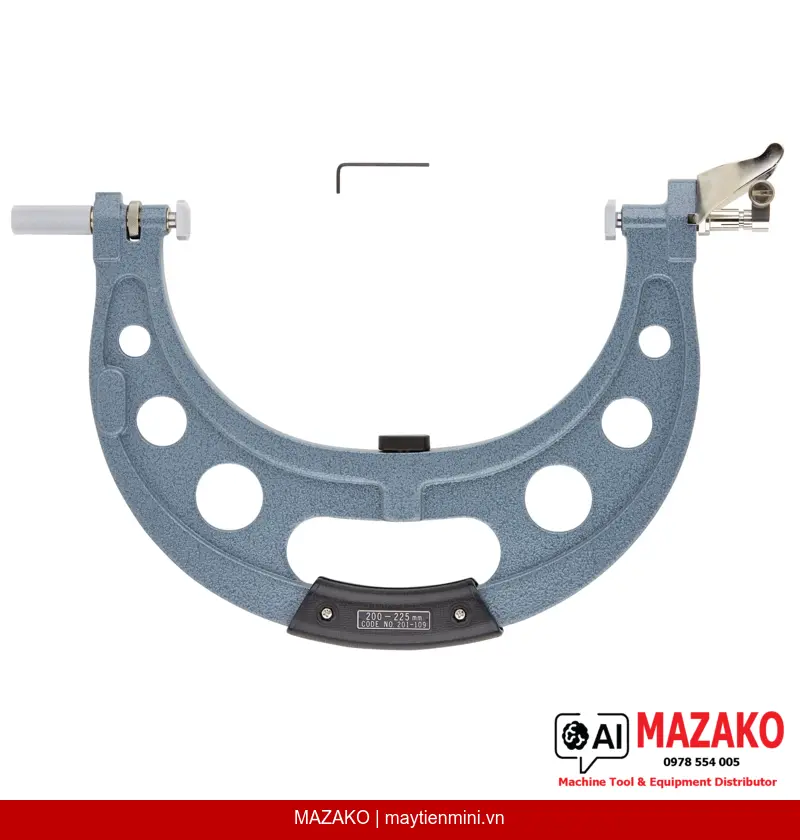

Thước Snap Gauge Kiểu Đồng Hồ So (Không Kèm Đồng Hồ) Mitutoyo 201-109 – Phạm Vi 200–225 mm
Thước snap gauge Mitutoyo 201-109 dùng kiểm tra nhanh GO/NG đường kính trục, phạm vi 200–225 mm, độ lặp lại 2 µm, mặt đo carbide. Không kèm đồng hồ so.
Mô tả sản phẩm
Thước snap gauge Mitutoyo 201-109 là dụng cụ đo kiểm chuyên dụng cho phán định nhanh GO/NG đường kính ngoài của trục và chi tiết dạng trụ trong phạm vi đo 200–225 mm. Sản phẩm được cung cấp không kèm đồng hồ so, cho phép kỹ thuật viên lựa chọn đồng hồ so phù hợp nhất với yêu cầu ứng dụng từ danh mục rộng của Mitutoyo.
Kiểm Tra GO/NG Nhanh Chóng
Thiết kế chuyên biệt cho phán định nhanh đạt/không đạt đường kính ngoài trục và chi tiết trụ, giúp tăng tốc độ kiểm tra trên dây chuyền sản xuất.
Đe Vát Cạnh Dễ Lắp Chi Tiết
Các đe được vát cạnh (chamfered) giúp đưa chi tiết vào vị trí đo nhanh hơn, giảm thao tác và thời gian kiểm tra.
Mặt Đo Carbide Bền Bỉ
Mặt đo được làm từ hợp kim carbide với gia công micro-lap, kích thước 13,5×12 mm, đảm bảo độ bền lâu dài và bề mặt tiếp xúc ổn định.
Linh Hoạt Chọn Đồng Hồ So
Không kèm đồng hồ so, tương thích với đồng hồ so có thân thước (stem) 8 mm, giúp người dùng tự do lựa chọn đồng hồ phù hợp ứng dụng.
Ứng Dụng Thực Tế Trong Sản Xuất
Thước snap gauge 201-109 được sử dụng phổ biến trong các bộ phận QC/QA tại nhà máy cơ khí, gia công trục, và sản xuất động cơ. Phạm vi đo 200–225 mm phù hợp kiểm soát kích thước các trục lớn, chi tiết hộp số, và các bộ phận truyền động công nghiệp nặng.
Độ Chính Xác Đáp Ứng Tiêu Chuẩn Công Nghiệp
Với độ lặp lại 2 µm, độ phẳng 1 µm và độ song song 5 µm, thiết bị đảm bảo kết quả kiểm tra tin cậy, đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong môi trường sản xuất hàng loạt.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm tay cầm cách nhiệt (thermally insulating grip) giúp giảm ảnh hưởng nhiệt độ từ bàn tay người dùng đến kết quả đo, và chốt dừng chi tiết (workpiece stop) hỗ trợ định vị chính xác khi đo hàng loạt.
- Phạm vi đo 200–225 mm, phù hợp trục và chi tiết trụ cỡ lớn
- Độ lặp lại 2 µm — đảm bảo kết quả ổn định qua nhiều lần đo
- Mặt đo carbide micro-lap, chống mài mòn cao
- Hành trình lùi đe 2 mm, thao tác lắp chi tiết nhanh
- Tương thích đồng hồ so thân thước 8 mm — linh hoạt phối hợp thiết bị
- Kèm tay cầm cách nhiệt và chốt dừng chi tiết tiêu chuẩn
Tư Vấn & Báo Giá Mitutoyo 201-109
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 200–225 mm |
| Hành trình lùi đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng | 1 µm |
| Độ song song | 5 µm |
| Thân thước đồng hồ tương thích | 8 mm stem |
| Mặt đo | Carbide, gia công micro-lap, 13,5×12 mm |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt dừng chi tiết |
| Khối lượng | 1260 g |
Câu hỏi thường gặp
Mitutoyo 201-109 có kèm đồng hồ so không?
Sản phẩm 201-109 được cung cấp không kèm đồng hồ so. Người dùng có thể lựa chọn và lắp đồng hồ so riêng có thân thước (stem) 8 mm để phù hợp với yêu cầu đo cụ thể của từng ứng dụng.
Phạm vi đo của Mitutoyo 201-109 là bao nhiêu?
Thiết bị có phạm vi đo từ 200 đến 225 mm theo hệ metric, phù hợp kiểm tra đường kính ngoài các trục lớn, chi tiết trụ trong sản xuất cơ khí và truyền động công nghiệp.
Độ chính xác của thước snap gauge 201-109 đạt mức nào?
Thiết bị có độ lặp lại 2 µm, độ phẳng mặt đo 1 µm và độ song song 5 µm. Các thông số này đảm bảo kết quả kiểm tra ổn định và tin cậy khi sử dụng trong môi trường sản xuất hàng loạt.
Tay cầm cách nhiệt đi kèm có tác dụng gì?
Tay cầm cách nhiệt giúp ngăn nhiệt độ từ bàn tay người đo truyền vào thân thiết bị. Điều này giảm thiểu biến dạng nhiệt, duy trì độ chính xác của phép đo đặc biệt khi sử dụng liên tục trong thời gian dài.
Snap gauge 201-109 phù hợp ứng dụng nào trong sản xuất?
Thiết bị phù hợp cho các bộ phận QC/QA trong nhà máy cơ khí chính xác, gia công trục, sản xuất động cơ và hộp số. Thiết kế GO/NG cho phép kiểm tra nhanh kích thước đường kính ngoài ngay trên dây chuyền mà không cần đo từng giá trị chi tiết.
