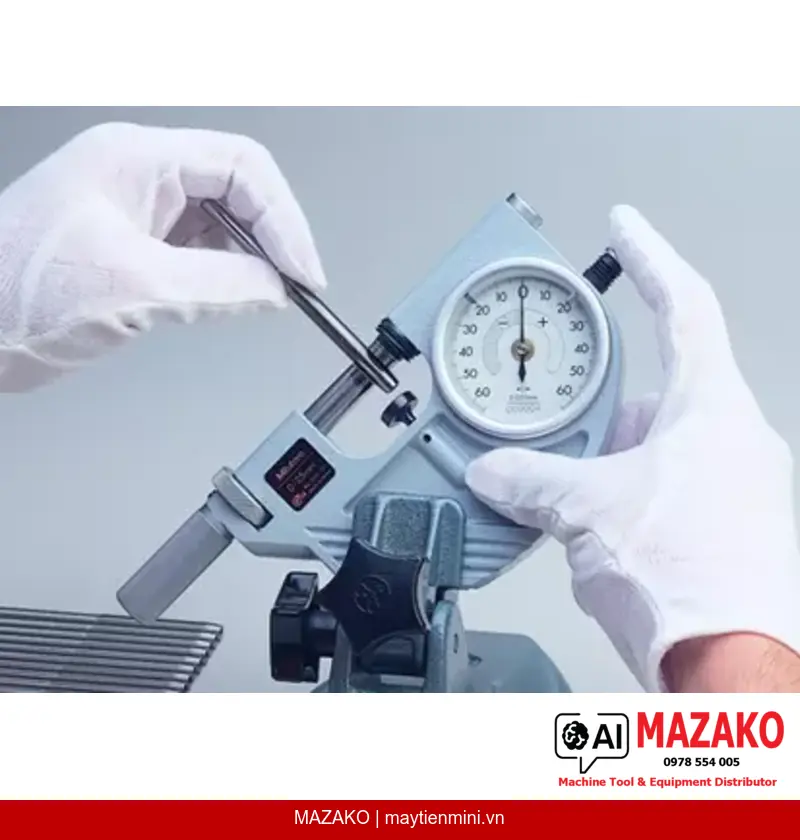

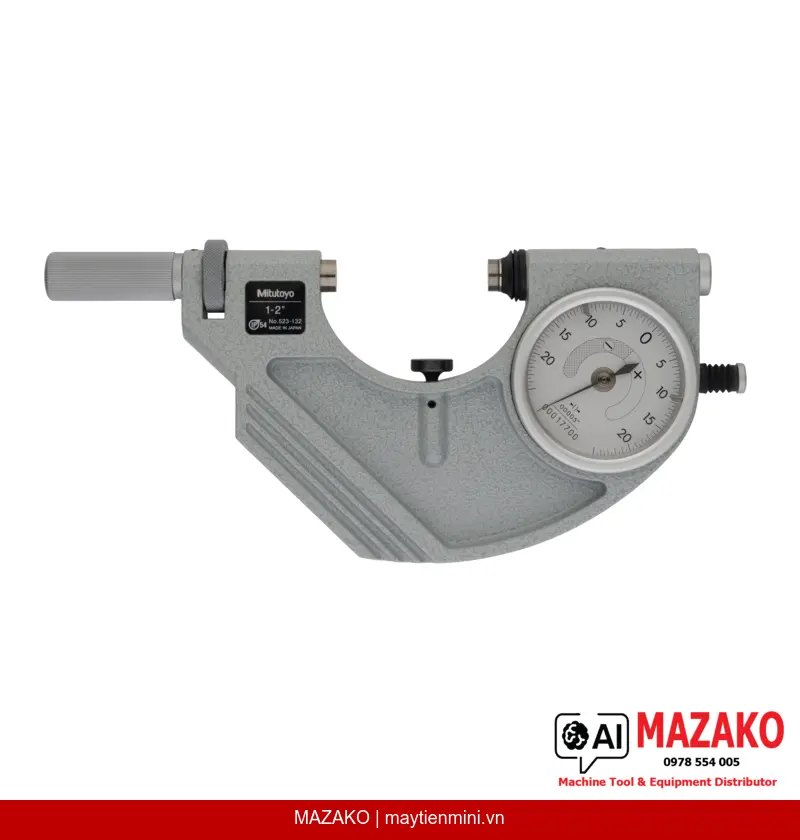

Đồng Hồ So Dạng Kẹp Nhanh Mitutoyo 523-132 (1–2 inch)
Đồng hồ so dạng kẹp nhanh Mitutoyo 523-132, phạm vi đo 1–2 inch, độ chia 0,00005 inch, đe rút nhanh 2 mm, mặt đo carbide, phù hợp kiểm tra kích thước ngoài trong sản xuất chính xác.
Mô tả sản phẩm
Đồng hồ so dạng kẹp nhanh Mitutoyo 523-132 là thiết bị đo kiểm kích thước ngoài kiểu cơ khí (kim chỉ), trang bị đồng hồ so độ phân giải cao và cơ cấu rút đe nhanh, cho phép thao tác đo nhanh chóng và chính xác trên dây chuyền kiểm tra chất lượng.
Đe Rút Nhanh
Cơ cấu rút đe với hành trình 2 mm giúp lắp/tháo chi tiết nhanh, giảm thời gian chu kỳ đo trong môi trường sản xuất hàng loạt.
Độ Chính Xác Cao
Độ chính xác đồng hồ so đạt 1 μm, độ lặp lại 0,00002 inch, đảm bảo kết quả đo ổn định và tin cậy qua nhiều lần đo.
Mặt Đo Carbide
Mặt đo được xử lý micro-lap finish, đầu carbide đường kính ø10,8 mm, chịu mài mòn tốt, duy trì độ phẳng và độ song song lâu dài.
Bộ Phụ Kiện Đầy Đủ
Đi kèm hộp đựng, giá đỡ chi tiết và chuẩn hiệu chỉnh, sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Thiết bị phù hợp để kiểm tra kích thước ngoài các chi tiết gia công chính xác trong phạm vi đo 1–2 inch. Đặc biệt hiệu quả tại trạm kiểm tra cuối chuyền, nơi yêu cầu tốc độ đo cao nhưng vẫn đảm bảo độ chính xác đạt chuẩn.
Thiết Kế Phù Hợp Môi Trường B2B Công Nghiệp
Thân máy chắc chắn, lực đo trong khoảng 5–10 N đảm bảo tiếp xúc ổn định với chi tiết. Khối lượng 840 g phù hợp để sử dụng cố định trên bàn kiểm tra. Chỉ thị kim (cơ khí) không phụ thuộc pin, phù hợp môi trường có rung động nhẹ.
Lưu Ý Hiệu Chuẩn
Để duy trì độ chính xác, nên hiệu chuẩn định kỳ bằng chuẩn hiệu chỉnh đi kèm và theo dõi dữ liệu hiệu chuẩn theo yêu cầu hệ thống quản lý chất lượng ISO.
- Phạm vi đo 1–2 inch, độ chia 0,00005 inch
- Đồng hồ so cơ khí (kim chỉ), độ chính xác 1 μm
- Cơ cấu rút đe nhanh hành trình 2 mm
- Mặt đo carbide ø10,8 mm, micro-lap finish
- Độ phẳng 0,000012 inch, độ song song 0,000024 inch
- Đi kèm chuẩn hiệu chỉnh và giá đỡ chi tiết
Yêu Cầu Báo Giá Mitutoyo 523-132
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / Kim chỉ (Analog) |
| Hệ đơn vị | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduation) | 0,00005 inch |
| Phạm vi chỉ thị | ±0,0023 inch |
| Hành trình rút đe | 2 mm |
| Độ chính xác đồng hồ so | 1 μm |
| Độ lặp lại | 0,00002 inch |
| Độ phẳng mặt đo | 0,000012 inch |
| Độ song song mặt đo | 0,000024 inch |
| Mặt đo | Carbide, micro-lap finish, ø10,8 mm |
| Đầu đo / Trục đo | ø10,8 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, giá đỡ chi tiết, chuẩn hiệu chỉnh |
| Khối lượng | 840 g |
Câu hỏi thường gặp
Đồng hồ so dạng kẹp nhanh Mitutoyo 523-132 phù hợp đo chi tiết có kích thước nào?
Thiết bị có phạm vi đo từ 1 đến 2 inch, phù hợp kiểm tra kích thước ngoài các chi tiết trục, vòng, hoặc phôi gia công trong khoảng kích thước này. Cần sử dụng chuẩn hiệu chỉnh đi kèm để thiết lập điểm zero trước khi đo.
Cơ cấu rút đe nhanh mang lại lợi ích gì trong sản xuất hàng loạt?
Hành trình rút đe 2 mm cho phép lắp và tháo chi tiết đo nhanh chóng mà không cần xoay núm xoay nhiều lần. Điều này giúp tăng năng suất đo kiểm tại các trạm QC cuối chuyền, đặc biệt khi kiểm tra số lượng lớn chi tiết có cùng danh nghĩa kích thước.
Tại sao mặt đo carbide lại quan trọng đối với thiết bị đo kẹp nhanh?
Mặt đo carbide có độ cứng và độ chịu mài mòn cao hơn thép thông thường, duy trì độ phẳng (0,000012 inch) và độ song song (0,000024 inch) sau nhiều chu kỳ sử dụng. Xử lý micro-lap finish đảm bảo tiếp xúc đều với bề mặt chi tiết, giảm sai số do tiếp xúc điểm.
Thiết bị có cần hiệu chuẩn định kỳ không và cần những gì?
Có, cần hiệu chuẩn định kỳ theo yêu cầu hệ thống quản lý chất lượng của nhà máy. Bộ sản phẩm đã đi kèm chuẩn hiệu chỉnh (setting standard) để thiết lập zero. Để hiệu chuẩn truy nguồn gốc theo ISO, cần gửi thiết bị đến phòng hiệu chuẩn được công nhận.
Mitutoyo 523-132 khác gì so với các đồng hồ so dạng kẹp thông thường?
Điểm khác biệt chính là cơ cấu rút đe nhanh tích hợp, giúp thao tác đo nhanh hơn so với loại điều chỉnh bằng tay. Ngoài ra, đồng hồ so độ phân giải cao với độ chia 0,00005 inch và độ lặp lại 0,00002 inch đáp ứng yêu cầu đo kiểm chính xác cao hơn so với dòng phổ thông.
