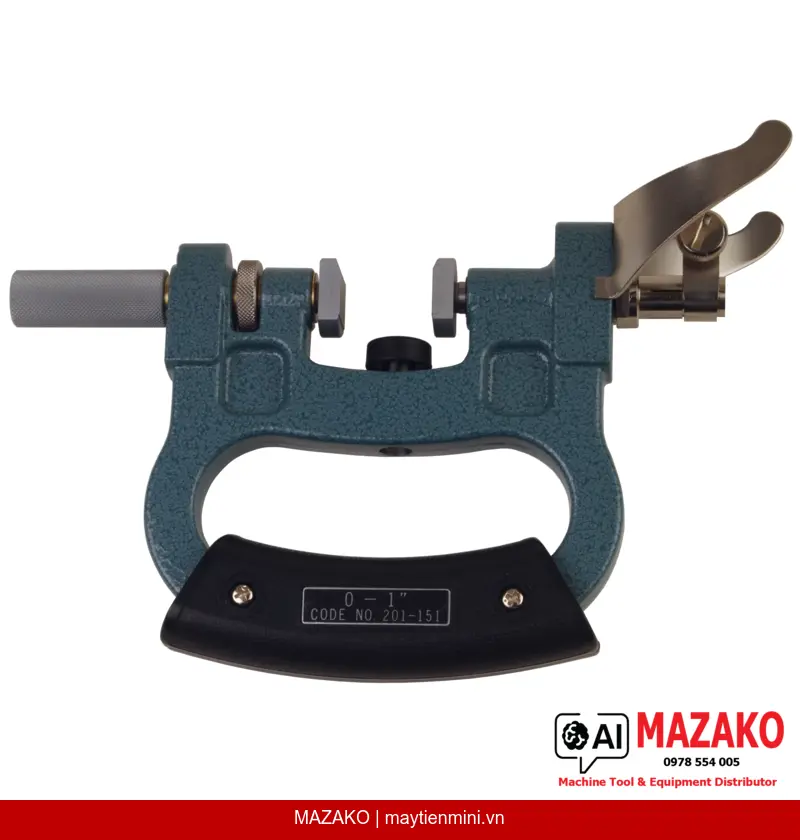

Thước Kiểm Nhanh Dạng Kẹp Mitutoyo 201-151 (Không Kèm Đồng Hồ So)
Thước kiểm nhanh dạng kẹp Mitutoyo 201-151 dùng để phán định GO/NG đường kính trục và xi lanh, phạm vi đo 0–1 inch, mặt đo hợp kim cứng, độ lặp lại 2 µm. Không kèm đồng hồ so.
Mô tả sản phẩm
Thước kiểm nhanh dạng kẹp Mitutoyo 201-151 là thiết bị đo kiểm chuyên dụng cho phán định GO/NG đường kính ngoài của trục và xi lanh trong môi trường sản xuất công nghiệp. Sản phẩm không kèm đồng hồ so, cho phép người dùng linh hoạt lựa chọn đồng hồ so phù hợp nhất với yêu cầu ứng dụng từ dải sản phẩm Mitutoyo đa dạng.
Phán Định GO/NG Nhanh
Thiết kế tối ưu cho kiểm tra hàng loạt đường kính trục và xi lanh, giúp rút ngắn thời gian kiểm tra tại dây chuyền sản xuất.
Đe Vát Cạnh Tiện Dụng
Đe được vát cạnh (chamfered) giúp đưa chi tiết vào vị trí đo dễ dàng, giảm thiểu thao tác và tăng tốc độ kiểm tra.
Mặt Đo Hợp Kim Cứng
Mặt đo carbide với hoàn thiện micro-lap (13,5×12 mm) đảm bảo độ bền cao và độ phẳng 1 µm, duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Linh Hoạt Lựa Chọn Đồng Hồ So
Không kèm đồng hồ so, người dùng có thể lắp đồng hồ so có thân thước (stem) 9,52 mm phù hợp với yêu cầu đo lường cụ thể của từng ứng dụng.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Thước kiểm nhanh 201-151 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí chính xác, ô tô, thủy lực và các lĩnh vực sản xuất yêu cầu kiểm tra đường kính ngoài với tần suất cao. Lực đo từ 12–18 N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết mỏng. Hành trình rút đe 2 mm tạo điều kiện thuận lợi khi lắp và tháo chi tiết đo liên tục.
Đặc Điểm Kết Cấu và Phụ Kiện Đi Kèm
Sản phẩm được giao kèm tay cầm cách nhiệt (thermally insulating grip) giúp hạn chế sai số do nhiệt độ cơ thể người dùng truyền vào khung đo, và chốt dừng chi tiết (workpiece stop) hỗ trợ định vị chi tiết nhất quán qua từng lần đo. Khối lượng 680 g, kết cấu chắc chắn phù hợp sử dụng tay hoặc gá trên đồ gá kiểm tra.
Lưu Ý Khi Chọn Đồng Hồ So Phù Hợp
Thước kiểm nhanh 201-151 tương thích với đồng hồ so có thân thước (stem) đường kính 9,52 mm. Khách hàng cần xác nhận thông số stem của đồng hồ so trước khi đặt hàng để đảm bảo lắp ghép chính xác.
- Phán định GO/NG nhanh cho đường kính ngoài trục và xi lanh
- Đe vát cạnh, dễ dàng đưa chi tiết vào vị trí đo
- Mặt đo carbide micro-lap, độ phẳng 1 µm, độ lặp lại 2 µm
- Kèm tay cầm cách nhiệt và chốt dừng chi tiết
- Phạm vi đo 0–1 inch, tương thích stem đồng hồ so 9,52 mm
- Lực đo 12–18 N, hành trình rút đe 2 mm
Tư Vấn & Báo Giá Mitutoyo 201-151
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Hành trình rút đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song | 0,0002 inch |
| Tương thích thân thước đồng hồ so | 9,52 mm stem |
| Mặt đo | Carbide, hoàn thiện micro-lap (13,5×12 mm) |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt dừng chi tiết |
| Khối lượng | 680 g |
Câu hỏi thường gặp
Thước kiểm nhanh Mitutoyo 201-151 có kèm đồng hồ so không?
Sản phẩm 201-151 không bao gồm đồng hồ so. Người dùng cần chọn riêng đồng hồ so có thân thước (stem) đường kính 9,52 mm để lắp vào thiết bị. Điều này cho phép linh hoạt lựa chọn đồng hồ so phù hợp nhất với yêu cầu đo lường cụ thể.
Thiết bị này phù hợp để đo những chi tiết nào?
Thước kiểm nhanh 201-151 phù hợp để kiểm tra đường kính ngoài của trục, xi lanh và các chi tiết trụ tròn trong phạm vi 0–1 inch. Ứng dụng phổ biến trong ngành cơ khí chính xác, ô tô và thủy lực với yêu cầu kiểm tra hàng loạt tần suất cao.
Tay cầm cách nhiệt đi kèm có tác dụng gì?
Tay cầm cách nhiệt giúp ngăn nhiệt độ từ bàn tay người dùng truyền vào khung đo kim loại, từ đó hạn chế sai số đo do giãn nở nhiệt. Đây là chi tiết quan trọng khi cần đảm bảo độ chính xác trong môi trường đo lường kéo dài.
Độ lặp lại 2 µm có đáp ứng yêu cầu kiểm tra chính xác cao không?
Độ lặp lại 2 µm cùng với độ phẳng mặt đo 1 µm là thông số phù hợp cho các ứng dụng kiểm tra đường kính trung bình đến cao trong sản xuất công nghiệp. Với mặt đo carbide micro-lap, thiết bị duy trì độ chính xác ổn định qua nhiều chu kỳ sử dụng liên tục.
Chốt dừng chi tiết (workpiece stop) đi kèm có công dụng gì?
Chốt dừng chi tiết giúp định vị chi tiết đo tại cùng một vị trí qua từng lần đo, đảm bảo tính nhất quán và giảm sai số do sai lệch vị trí tiếp xúc. Đây là phụ kiện quan trọng khi thực hiện kiểm tra hàng loạt trên dây chuyền sản xuất.
