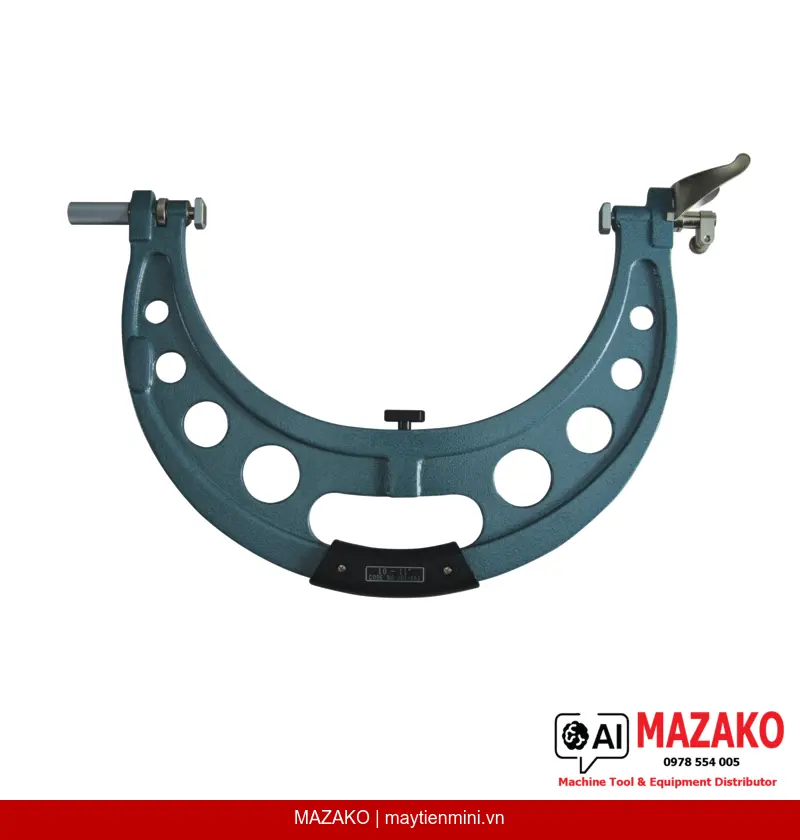

Thước Kẹp Nhanh Kiểu Snap Mitutoyo 201-161 (Không Kèm Đồng Hồ So)
Thước kẹp nhanh kiểu snap Mitutoyo 201-161, phạm vi đo 10–11 inch, dùng kiểm tra GO/NG đường kính trục và xi lanh. Mặt đo carbide, độ lặp lại 2 µm, không kèm đồng hồ so.
Mô tả sản phẩm
Thước kẹp nhanh kiểu snap Mitutoyo 201-161 là dụng cụ đo kiểm chuyên dụng cho phép kỹ sư QC/QA thực hiện phán định GO/NG nhanh chóng đối với đường kính trục và xi lanh trong môi trường sản xuất công nghiệp. Sản phẩm thuộc dòng cơ khí (kim chỉ), sử dụng hệ inch với phạm vi đo 10–11 inch.
Phán định GO/NG tức thì
Thiết kế chuyên biệt cho kiểm tra đường kính trục và xi lanh, cho phép xác định nhanh chi tiết đạt hay không đạt ngay trên chuyền sản xuất mà không cần đo đạc phức tạp.
Đe vát cạnh dễ lắp chi tiết
Các đe được vát góc (chamfered) giúp việc đưa chi tiết vào vị trí đo nhanh hơn, giảm thời gian thao tác và hạn chế trầy xước bề mặt chi tiết.
Mặt đo carbide độ bền cao
Mặt đo được phủ carbide và gia công hoàn thiện micro-lap (13,5x12 mm), đảm bảo độ phẳng 1 µm và độ lặp lại 2 µm, duy trì độ chính xác ổn định qua nhiều chu kỳ đo.
Linh hoạt lựa chọn đồng hồ so
Đồng hồ so không đi kèm theo bộ, cho phép người dùng tự chọn loại đồng hồ so phù hợp nhất với ứng dụng từ dải sản phẩm rộng của Mitutoyo (thân thước 9,52 mm).
Ứng Dụng Trong Sản Xuất Công Nghiệp
Thước kẹp nhanh 201-161 phù hợp với các dây chuyền gia công cơ khí chính xác, kiểm tra đường kính trục động cơ, trục hộp số, xi lanh thủy lực và các chi tiết trụ tròn yêu cầu dung sai chặt. Lực đo trong khoảng 12–18 N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết mỏng.
Tiêu Chuẩn Đo Lường Mitutoyo
Sản phẩm được sản xuất theo tiêu chuẩn Mitutoyo Nhật Bản với độ song song 0,0002 inch và hành trình lùi đe 2 mm. Đi kèm tay cầm cách nhiệt giúp loại trừ sai số do giãn nở nhiệt từ bàn tay người đo, cùng chốt chặn chi tiết để định vị nhất quán.
Thông Số Nổi Bật
Phạm vi đo 10–11 inch — Độ lặp lại 2 µm — Độ phẳng mặt đo 1 µm — Khối lượng 1750 g — Tích hợp tay cầm cách nhiệt và chốt chặn chi tiết tiêu chuẩn.
- Phán định GO/NG nhanh, tối ưu cho kiểm soát chất lượng trên chuyền
- Mặt đo carbide micro-lap, độ bền mài mòn cao
- Đe vát cạnh, lắp chi tiết dễ dàng và an toàn
- Tay cầm cách nhiệt đi kèm, loại trừ sai số nhiệt
- Tương thích đồng hồ so thân thước 9,52 mm theo lựa chọn người dùng
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn & Báo Giá Mitutoyo 201-161
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 10–11 inch |
| Hành trình lùi đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song | 0,0002 inch |
| Ghi chú | Dùng cho đồng hồ so thân thước 9,52 mm |
| Mặt đo | Carbide-tipped, micro-lap finish (13,5x12 mm) |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt chặn chi tiết |
| Khối lượng | 1750 g |
Câu hỏi thường gặp
Thước kẹp nhanh snap gauge 201-161 có đi kèm đồng hồ so không?
Mitutoyo 201-161 không đi kèm đồng hồ so. Người dùng cần chọn riêng đồng hồ so phù hợp với ứng dụng, yêu cầu thân thước (stem) đường kính 9,52 mm. Cách này giúp kỹ sư QC linh hoạt lựa chọn dải đo và độ phân giải của đồng hồ so theo từng yêu cầu kiểm tra.
Tại sao mặt đo carbide lại quan trọng trong kiểm tra đường kính trục?
Mặt đo carbide có độ cứng cao, chịu mài mòn tốt hơn thép thông thường, duy trì độ phẳng 1 µm và hình dạng mặt tiếp xúc ổn định qua hàng nghìn chu kỳ đo. Điều này đảm bảo kết quả kiểm tra GO/NG nhất quán trong môi trường sản xuất liên tục mà không cần hiệu chuẩn lại thường xuyên.
Tay cầm cách nhiệt đi kèm có tác dụng gì?
Nhiệt từ bàn tay người đo có thể làm thân thước giãn nở và gây sai số, đặc biệt với phạm vi đo inch lớn. Tay cầm cách nhiệt tạo lớp ngăn cách giữa tay và thân dụng cụ, loại trừ nguồn sai số này và đảm bảo độ lặp lại 2 µm được duy trì trong điều kiện thực tế sản xuất.
Thước snap gauge khác thước cặp thông thường ở điểm nào?
Thước cặp đo đa năng nhưng yêu cầu người đo đọc giá trị và so sánh với dung sai. Thước snap gauge được thiết lập sẵn theo giới hạn trên và dưới của dung sai, cho phép phán định GO/NG tức thì mà không cần đọc số, giảm sai số do con người và tăng tốc độ kiểm tra hàng loạt trên chuyền sản xuất.
Mitutoyo 201-161 phù hợp kiểm tra loại chi tiết nào?
Sản phẩm này phù hợp kiểm tra đường kính ngoài của trục, xi lanh, và các chi tiết trụ tròn có kích thước trong khoảng 10–11 inch. Ứng dụng điển hình bao gồm trục động cơ, trục hộp số, xi lanh thủy lực và chi tiết cơ khí chính xác yêu cầu kiểm soát dung sai chặt trong sản xuất hàng loạt.
