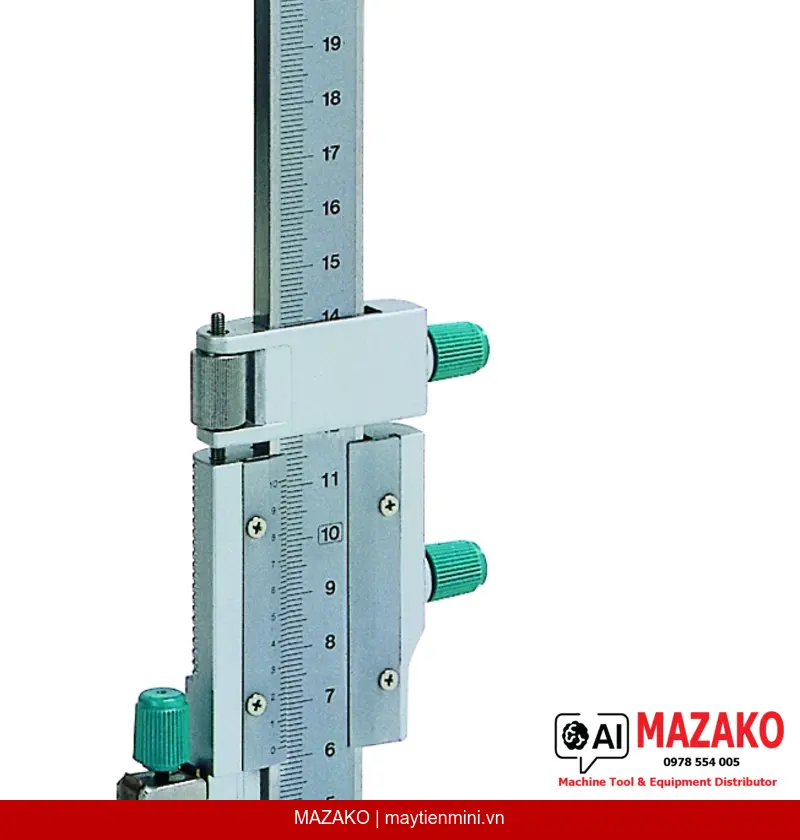

Thước Đo Cao Vernier Mitutoyo 514-170 (0-1500mm, Độ Chia 0,02mm)
Thước đo cao cơ khí Mitutoyo 514-170, phạm vi đo 0-1500mm, độ chia 0,02mm. Mặt thước hoàn thiện satin chrome, kèm mũi vạch đầu carbide và kính lúp. Phù hợp kiểm tra kích thước chi tiết lớn trong môi trường sản xuất.
Mô tả sản phẩm
Thước đo cao Vernier Mitutoyo 514-170 là thiết bị đo cơ khí chuyên dụng với phạm vi đo lên đến 1.500mm, đáp ứng nhu cầu kiểm tra kích thước chiều cao cho các chi tiết lớn trong môi trường sản xuất công nghiệp. Với độ chia 0,02mm và sai số cho phép ±0,18mm, thiết bị mang lại độ tin cậy cao trong kiểm soát chất lượng.
Mặt thước Satin Chrome
Thang đo chính và thang vernier được hoàn thiện bề mặt satin chrome, giúp đọc số liệu nhanh chóng và chính xác, hạn chế phản chiếu ánh sáng gây nhầm lẫn.

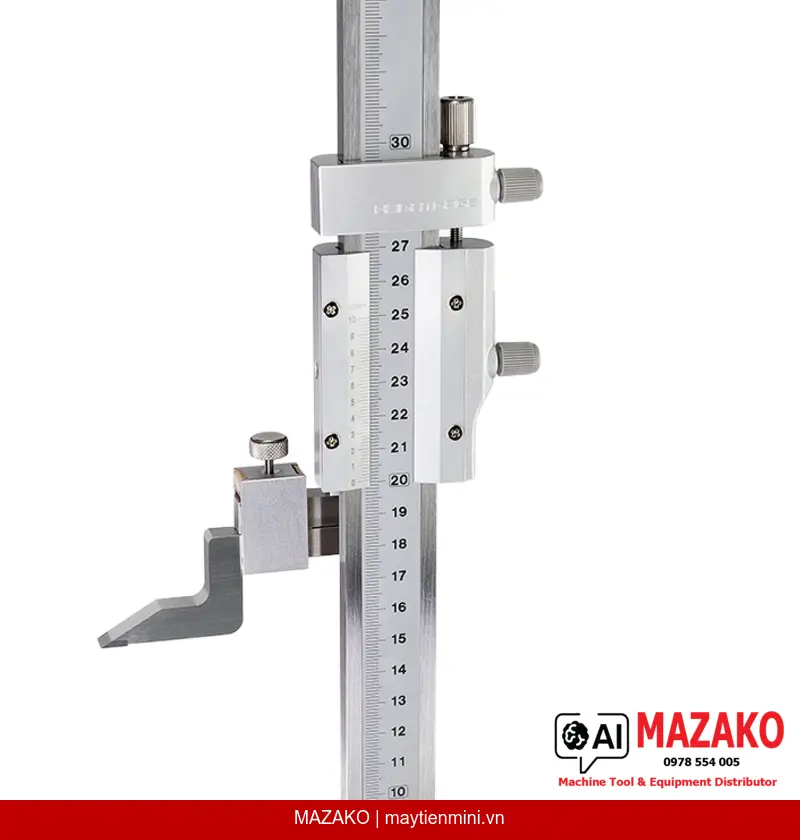

Mũi vạch đầu Carbide
Kèm theo mũi vạch có đầu carbide cứng độ mài mòn cao, đảm bảo độ bền lâu dài trong các ứng dụng vạch dấu và kiểm tra bề mặt chi tiết gia công.
Cơ cấu hiệu chỉnh tinh
Hành trình hiệu chỉnh tinh 20mm và hiệu chỉnh thang đo 25mm cho phép định vị đầu đo chính xác, thuận tiện khi thao tác đo kiểm trên bàn máp.
Phạm vi đo lớn
Phạm vi đo 0-1.500mm phù hợp kiểm tra các chi tiết có kích thước lớn, ứng dụng trong ngành cơ khí chế tạo, khuôn mẫu và lắp ráp công nghiệp.
Ứng dụng trong kiểm soát chất lượng
Thước đo cao Mitutoyo 514-170 được sử dụng phổ biến tại các phòng kiểm tra kích thước (QC/QA), xưởng gia công cơ khí và bộ phận khuôn mẫu. Thiết bị đặc biệt phù hợp để đo chiều cao, kiểm tra độ song song và vạch dấu vị trí trên chi tiết lớn khi kết hợp với bàn máp tiêu chuẩn.
Độ tin cậy từ thương hiệu Mitutoyo
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu thế giới của Nhật Bản. Dòng thước đo cao Vernier 514-170 được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, đảm bảo ổn định lâu dài trong điều kiện vận hành công nghiệp thực tế.
Bộ phụ kiện đi kèm hoàn chỉnh
Sản phẩm được giao kèm mũi vạch đầu carbide, kẹp mũi vạch (scriber clamp) và kính lúp hỗ trợ đọc số — đầy đủ để triển khai đo kiểm ngay sau khi nhận hàng.
- Phạm vi đo rộng 0-1.500mm cho chi tiết cỡ lớn
- Độ chia 0,02mm, sai số cho phép ±0,18mm
- Mặt thước satin chrome dễ đọc, giảm mỏi mắt
- Mũi vạch đầu carbide bền, chống mài mòn cao
- Kèm kính lúp hỗ trợ đọc vạch chia chính xác
- Hệ đo metric, hiệu chỉnh tinh 20mm
- Khối lượng 26kg, cấu trúc vững chắc, ổn định khi đo
Tư vấn và báo giá Mitutoyo 514-170
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 0 - 1.500 mm |
| Độ chia | 0,02 mm |
| Sai số cho phép E MPE | ±0,18 mm |
| Sai số cho phép J MPE | ±0,18 mm |
| Hành trình hiệu chỉnh tinh | 20 mm |
| Hành trình hiệu chỉnh thang đo | 25 mm |
| Hệ đo | Metric |
| Phụ kiện đi kèm | Mũi vạch đầu carbide, kẹp mũi vạch, kính lúp |
| Khối lượng | 26 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 514-170 có độ chính xác như thế nào?
Thước đo cao 514-170 có độ chia 0,02mm và sai số cho phép (MPE) là ±0,18mm trên toàn phạm vi đo 0-1.500mm. Đây là mức độ chính xác phù hợp cho kiểm tra kích thước chiều cao các chi tiết lớn trong sản xuất cơ khí.
Thiết bị này có phù hợp để sử dụng trực tiếp tại xưởng sản xuất không?
Mitutoyo 514-170 là thiết bị cơ khí (Analog) không có linh kiện điện tử nhạy cảm, nên có thể sử dụng trong môi trường xưởng sản xuất thông thường. Tuy nhiên, để đảm bảo độ chính xác, nên đặt thiết bị trên bàn máp phẳng và tránh môi trường rung động mạnh.
Sản phẩm đi kèm những phụ kiện gì khi mua?
Bộ sản phẩm bao gồm thước đo cao 514-170, mũi vạch đầu carbide, kẹp mũi vạch (scriber clamp) và kính lúp hỗ trợ đọc vạch chia. Tất cả phụ kiện cần thiết đã được tích hợp sẵn trong bộ, sẵn sàng sử dụng ngay sau khi nhận hàng.
Làm thế nào để đọc số liệu chính xác trên thước Vernier 0,02mm?
Để đọc chính xác, đọc giá trị vạch chính trên thang chính trước, sau đó xác định vạch nào trên thang vernier thẳng hàng hoàn toàn với vạch trên thang chính — nhân với 0,02mm để có phần thập phân. Kính lúp đi kèm hỗ trợ quan sát vạch chia rõ hơn, đặc biệt hữu ích khi ánh sáng môi trường hạn chế.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 514-170 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn về chu kỳ hiệu chuẩn phù hợp và các đơn vị hiệu chuẩn được công nhận tại Việt Nam.
