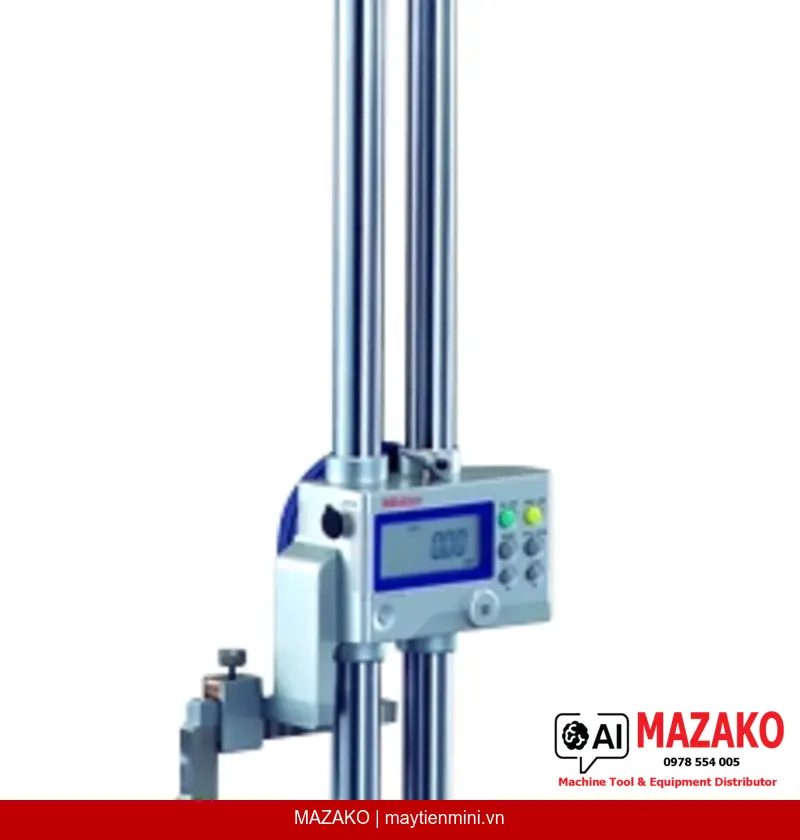

Thước Đo Cao Kỹ Thuật Số 2 Cột Mitutoyo 192-672-10 (HDM-24\
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-672-10, phạm vi đo 0–24\
Mô tả sản phẩm
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-672-10 (model HDM-24"AX) là thiết bị đo lường chuyên nghiệp dành cho các bộ phận QC/QA và kỹ thuật trong nhà máy sản xuất. Thiết kế 2 cột mang lại độ ổn định vượt trội, kết hợp khả năng xuất dữ liệu Digimatic giúp tích hợp dễ dàng vào hệ thống kiểm soát chất lượng.
Thiết kế 2 cột vững chắc
Kết cấu twin column tăng độ cứng vững, giảm rung động trong quá trình đo, đảm bảo kết quả ổn định và độ lặp lại cao ngay trong môi trường xưởng sản xuất.
Đa chức năng đo lường
Hỗ trợ chế độ ABS/INC, PRESET 2 giá trị, đầu dò trigger, bù đường kính mũi đo và chuyển đổi mm/inch — đáp ứng linh hoạt nhiều yêu cầu đo kiểm khác nhau.
Xuất dữ liệu Digimatic
Tích hợp cổng xuất dữ liệu Digimatic (DATA output với cáp), cho phép kết nối trực tiếp với bộ thu thập dữ liệu Mitutoyo hoặc phần mềm SPC để phân tích chất lượng theo thời gian thực.
Độ chính xác cao, tốc độ đo nhanh
Sai số cho phép tối đa ±0.04 mm, tốc độ phản hồi tối đa 500 mm/s, màn hình LCD hiển thị rõ ràng với chiều cao ký tự 11 mm, phù hợp đọc kết quả trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng sản xuất
Mitutoyo 192-672-10 được thiết kế cho các tác vụ đo chiều cao, kiểm tra bậc thang, xác định vị trí tâm lỗ và đo khoảng cách giữa các bề mặt trên bàn máp. Phạm vi đo rộng 0–24" (khoảng 610 mm) phù hợp với các chi tiết cơ khí lớn trong ngành ô tô, hàng không, khuôn mẫu và gia công chính xác.
Bộ phụ kiện mở rộng ứng dụng
Thiết bị được cung cấp kèm mũi vạch dấu đầu carbide, kẹp mũi vạch và pin SR44. Ngoài ra, hệ thống phụ kiện phong phú của Mitutoyo cho phép mở rộng phạm vi ứng dụng: đầu dò trigger, đầu đo chuyên dụng, giá đỡ phụ kiện và nhiều loại mũi đo khác.
Tiêu chuẩn kỹ thuật nổi bật
Phạm vi đo 0–24", độ phân giải 0.005 mm, sai số E MPE ±0.04 mm, tốc độ đo tối đa 500 mm/s, tuổi thọ pin xấp xỉ 3500 giờ — đảm bảo hiệu suất đo lường ổn định trong sản xuất liên tục.
- Thiết kế 2 cột cho độ ổn định và độ lặp lại vượt trội
- Xuất dữ liệu Digimatic tích hợp hệ thống SPC/thu thập dữ liệu
- Chuyển đổi mm/inch linh hoạt, chế độ ABS và INC ZERO
- Đầu dò trigger và bù đường kính mũi đo tự động
- Cảnh báo pin yếu, tự động tắt nguồn tiết kiệm điện
- Giao hàng kèm mũi vạch carbide, kẹp và pin SR44
Tư vấn & Báo giá Mitutoyo 192-672-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HDM-24"AX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0 - 24" |
| Độ phân giải (Digital step) | 0.0005/0.0002" hoặc 0.01/0.005 mm |
| Sai số cho phép tối đa E MPE | ±0.0015" / ±0.04 mm |
| Sai số cho phép tối đa J MPE | ±0.04 mm / 0.0015" |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Tốc độ phản hồi tối đa | 500 mm/s |
| Bật/Tắt nguồn | Có |
| ABS / INC (INC ZERO) | Có |
| PRESET (2 giá trị) | Có |
| Đầu dò trigger | Có |
| Bù đường kính mũi đo | Có |
| Xuất dữ liệu (DATA) / Giữ giá trị (HOLD) | Có |
| Cảnh báo pin yếu | Có |
| Chuyển đổi dấu ± | Có |
| Chuyển đổi mm/inch | Có |
| Hệ đo | Inch / Metric |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 3500 giờ |
| Phụ kiện đi kèm | Mũi vạch dấu đầu carbide, kẹp mũi vạch, pin SR44 |
| Khối lượng | 9.5 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 192-672-10 có phạm vi đo và độ chính xác là bao nhiêu?
Mitutoyo 192-672-10 có phạm vi đo từ 0 đến 24" (khoảng 610 mm). Sai số cho phép tối đa E MPE là ±0.04 mm, với độ phân giải 0.005 mm, đáp ứng yêu cầu kiểm tra kích thước chính xác cao trong sản xuất cơ khí.
Xuất dữ liệu Digimatic trên thiết bị này hoạt động như thế nào?
Cổng DATA Digimatic cho phép kết nối bằng cáp tới bộ thu thập dữ liệu Mitutoyo (như USB Input Tool hoặc DP-1VR) hoặc phần mềm SPC trên máy tính. Chức năng HOLD giúp giữ nguyên giá trị đo trên màn hình khi cần ghi nhận thủ công.
Thiết kế 2 cột mang lại lợi ích gì so với thước đo cao 1 cột thông thường?
Kết cấu 2 cột (twin column) tăng đáng kể độ cứng vững của toàn bộ thân thước, giảm thiểu độ võng và rung động khi đầu đo di chuyển ở vị trí cao. Điều này đặc biệt quan trọng với phạm vi đo lớn như 24", đảm bảo độ lặp lại ổn định trong suốt hành trình đo.
Chức năng PRESET và ABS/INC trên Mitutoyo 192-672-10 được dùng để làm gì?
Chức năng PRESET cho phép lưu trước 2 giá trị tham chiếu để so sánh nhanh với chi tiết cần đo. Chế độ ABS đo tuyệt đối từ điểm gốc, còn INC/INC ZERO đo tương đối từ điểm bất kỳ — hữu ích khi kiểm tra bậc thang hoặc khoảng cách giữa các bề mặt.
Mitutoyo 192-672-10 phù hợp với những ngành công nghiệp nào?
Thiết bị phù hợp với các ngành gia công cơ khí chính xác, khuôn mẫu, ô tô, hàng không và điện tử. Phạm vi đo rộng 24", tốc độ phản hồi 500 mm/s và khả năng xuất dữ liệu Digimatic giúp thiết bị đáp ứng tốt các quy trình kiểm tra chất lượng khắt khe theo tiêu chuẩn ISO.
