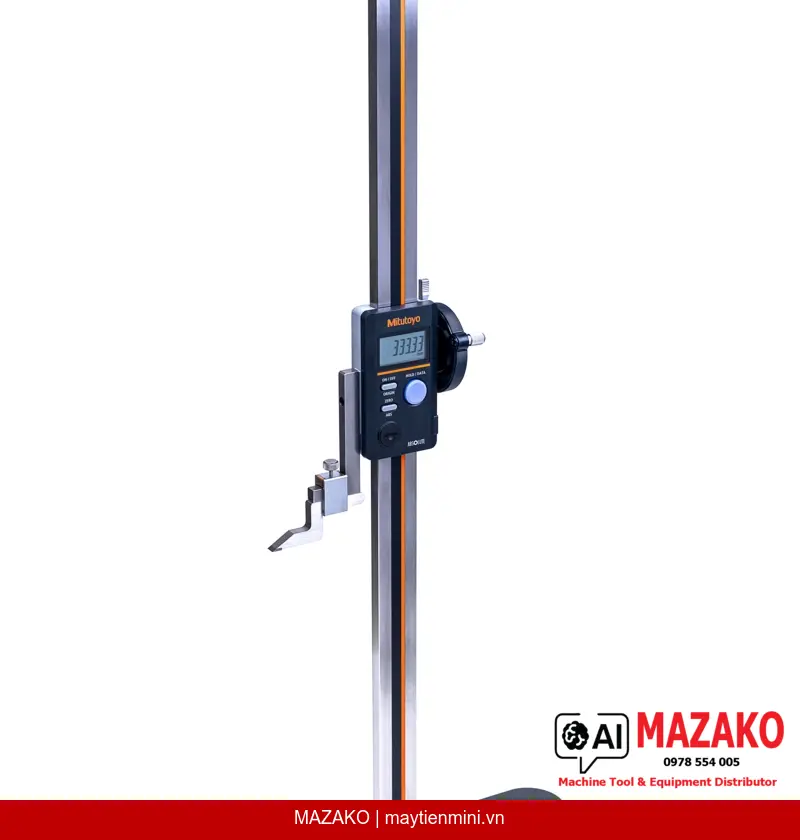

Thước Đo Cao Kỹ Thuật Số Mitutoyo 570-414 (0-24\
Thước đo cao kỹ thuật số Mitutoyo 570-414, phạm vi đo 0-24\
Mô tả sản phẩm
Thước đo cao kỹ thuật số Mitutoyo 570-414 (HDS-24"CX) thuộc dòng Digimatic ABS, tích hợp bộ mã hóa tuyến tính tuyệt đối (ABSOLUTE linear encoder) cho phép đo chính xác với phạm vi 0–24", độ phân giải 0,0005"/0,01mm. Thiết bị được thiết kế cho môi trường QC/QA công nghiệp đòi hỏi độ tin cậy cao và vận hành liên tục.
Bộ mã hóa ABS tuyệt đối
Công nghệ ABSOLUTE capacitance type linear encoder loại bỏ nhu cầu căn điểm gốc mỗi lần bật nguồn, ngăn ngừa lỗi quá tốc độ, đảm bảo độ tin cậy liên tục trong sản xuất.
Tốc độ phản hồi không giới hạn
Không giới hạn tốc độ dịch chuyển đầu đo, phù hợp với thao tác nhanh trên dây chuyền kiểm tra, giảm thời gian chu kỳ đo.

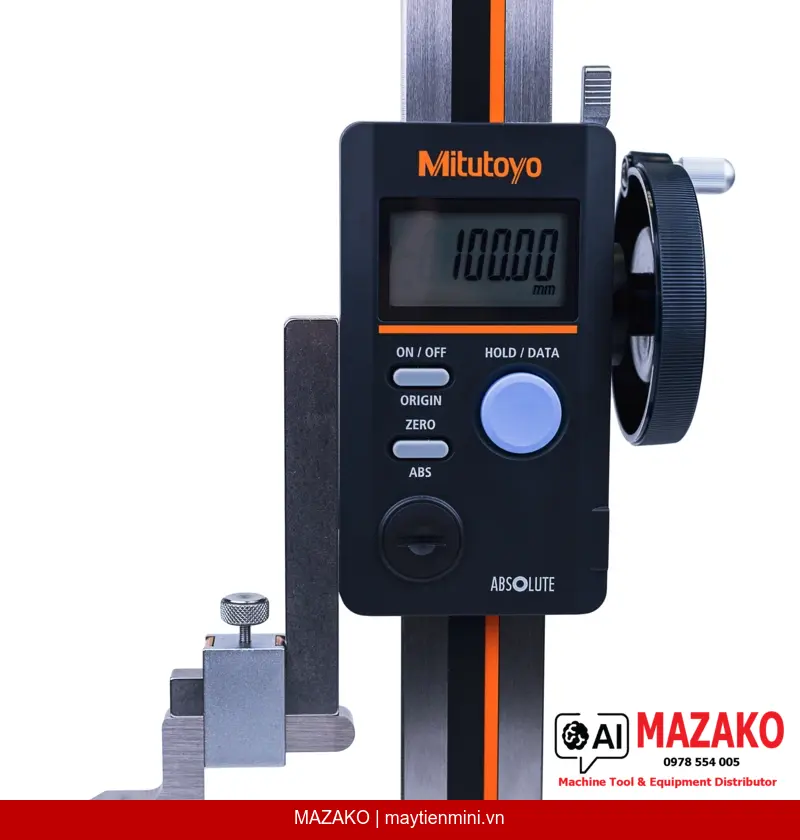

Màn hình LCD lớn, thao tác dễ dàng
Màn hình LCD với chiều cao ký tự 12mm, các nút bấm bố trí hợp lý, bánh xe điều chỉnh tinh mượt mà — giảm mỏi mắt và sai số thao tác trong ca dài.
Xuất dữ liệu & chuyển đổi đơn vị
Hỗ trợ xuất dữ liệu qua cáp (DATA output), giữ giá trị hiển thị (HOLD), chuyển đổi Inch/Metric linh hoạt, tích hợp cảnh báo pin yếu.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Thước đo cao 570-414 được sử dụng rộng rãi trong các bộ phận QC/QA tại nhà máy cơ khí chính xác, gia công kim loại, sản xuất khuôn mẫu và lắp ráp linh kiện. Thiết bị phù hợp để đo chiều cao bậc, kiểm tra vị trí bề mặt trên bàn máp (Surface Plate) và so sánh kích thước chi tiết so với bản vẽ kỹ thuật.
Độ chính xác và tiêu chuẩn sai số
Sai số cho phép tối đa (MPE) ±0,002"/±0,05mm đáp ứng yêu cầu kiểm tra chi tiết cơ khí chính xác. Chức năng ABS ZERO và INC ZERO cho phép thiết lập điểm gốc linh hoạt theo yêu cầu quy trình đo cụ thể.
Điểm khác biệt kỹ thuật nổi bật
Bộ mã hóa tuyệt đối ABS cho phép đọc giá trị tức thì ngay sau khi bật nguồn mà không cần thực hiện chu trình homing — ưu điểm quan trọng trong môi trường sản xuất yêu cầu khởi động nhanh và đo liên tục nhiều ca.
- Phạm vi đo 0–24" (0–610mm), độ phân giải 0,0005"/0,01mm
- Bộ mã hóa tuyệt đối ABS — không cần căn điểm gốc khi bật nguồn
- Tốc độ phản hồi không giới hạn, không xảy ra lỗi quá tốc độ
- Màn hình LCD ký tự cao 12mm, dễ đọc trong điều kiện nhà xưởng
- Xuất dữ liệu qua cáp, chức năng HOLD, chuyển đổi Inch/Metric
- Tuổi thọ pin khoảng 5 năm (pin SR-44), cảnh báo pin yếu tích hợp
- Đi kèm mũi vạch carbide, kẹp mũi vạch và pin SR-44
Tư vấn & Báo giá Mitutoyo 570-414
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HDS-24"CX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0 – 24" |
| Độ phân giải | 0,0005" / 0,01mm |
| Sai số cho phép tối đa (MPE) | ±0,002" / ±0,05mm |
| Điều chỉnh tinh | 6mm |
| Thang đo / Bộ mã hóa | ABSOLUTE capacitance type linear encoder |
| Màn hình | LCD, chiều cao ký tự 12mm |
| Tốc độ phản hồi tối đa | Không giới hạn |
| Bật/Tắt nguồn (ON/OFF) | Có |
| Chế độ ABS / INC (INC ZERO) | Có |
| Chức năng ORIGIN (ABS-Zero) | Có |
| Xuất dữ liệu (DATA) / Giữ giá trị (HOLD) | Có |
| Cảnh báo pin yếu | Có |
| Chuyển đổi mm/inch | Có (Inch/Metric) |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5 năm sử dụng bình thường |
| Phụ kiện đi kèm | Hộp carton, mũi vạch carbide, kẹp mũi vạch, pin SR-44 |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 570-414 có cần căn điểm gốc mỗi lần bật nguồn không?
Không. Nhờ bộ mã hóa tuyệt đối ABS (ABSOLUTE linear encoder), thiết bị ghi nhớ vị trí ngay cả khi tắt nguồn. Khi bật lại, giá trị đo được hiển thị tức thì mà không cần thực hiện chu trình homing hay căn điểm gốc, giúp tiết kiệm thời gian trong môi trường sản xuất nhiều ca.
Độ chính xác của Mitutoyo 570-414 đạt mức nào và phù hợp với ứng dụng nào?
Sai số cho phép tối đa (MPE) là ±0,002"/±0,05mm với độ phân giải 0,0005"/0,01mm. Thiết bị phù hợp kiểm tra kích thước chiều cao trong gia công cơ khí chính xác, sản xuất khuôn mẫu, kiểm tra linh kiện trên bàn máp tại phòng đo hoặc xưởng sản xuất.
Mitutoyo 570-414 có hỗ trợ xuất dữ liệu để kết nối hệ thống SPC không?
Có. Thiết bị trang bị chức năng DATA output cho phép truyền dữ liệu đo qua cáp (cổng Digimatic tiêu chuẩn Mitutoyo) sang máy tính hoặc bộ thu thập dữ liệu SPC. Chức năng HOLD cũng cho phép giữ nguyên giá trị hiển thị để ghi chép thủ công khi cần.
Pin của Mitutoyo 570-414 dùng loại nào và tuổi thọ bao lâu?
Thiết bị sử dụng 1 pin SR-44 (đi kèm trong hộp khi mua). Tuổi thọ pin ước tính khoảng 5 năm trong điều kiện sử dụng bình thường. Tích hợp cảnh báo pin yếu trên màn hình LCD giúp người dùng chủ động thay pin trước khi ảnh hưởng đến quá trình đo.
Mitutoyo 570-414 đo được theo đơn vị inch và mm không? Chuyển đổi như thế nào?
Có. Thiết bị hỗ trợ chuyển đổi linh hoạt giữa Inch và Metric (mm) thông qua nút bấm trực tiếp trên thân thước. Tính năng này thuận tiện cho các xưởng làm việc với bản vẽ theo cả hai hệ đơn vị mà không cần tính toán chuyển đổi thủ công.
