Mitutoyo Dụng cụ đo chiều cao
Thước Đo Cao Kỹ Thuật Số 2 Cột Mitutoyo 192-673-10 (HDM-40\
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-673-10, phạm vi đo 0–40 inch, độ phân giải 0,005 mm, xuất dữ liệu Digimatic, tốc độ đo tối đa 500 mm/s, phù hợp kiểm tra QC chính xác cao.
Mô tả sản phẩm

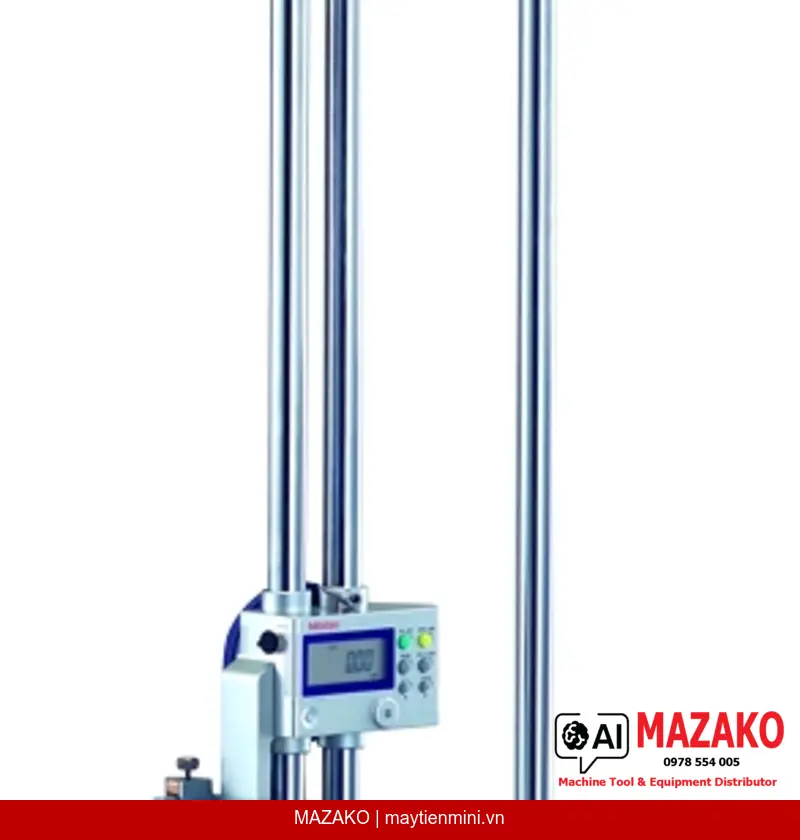

Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-673-10 (model HDM-40"AX) là thiết bị đo lường chuyên nghiệp dành cho môi trường kiểm tra chất lượng đòi hỏi độ chính xác cao. Thiết kế 2 cột mang lại độ ổn định vượt trội, trong khi hệ thống xuất dữ liệu Digimatic cho phép tích hợp liền mạch vào hệ thống SPC của nhà máy.
Thiết Kế 2 Cột Vượt Trội
Kết cấu twin column giảm thiểu rung động và uốn cong trong quá trình đo, đảm bảo độ lặp lại cao ngay cả khi đo liên tục trong môi trường sản xuất.
Xuất Dữ Liệu Digimatic
Cổng xuất dữ liệu Digimatic tương thích với hệ thống thu thập dữ liệu Mitutoyo, hỗ trợ phân tích SPC và lưu trữ kết quả đo tự động.
Đa Chức Năng Đo Lường

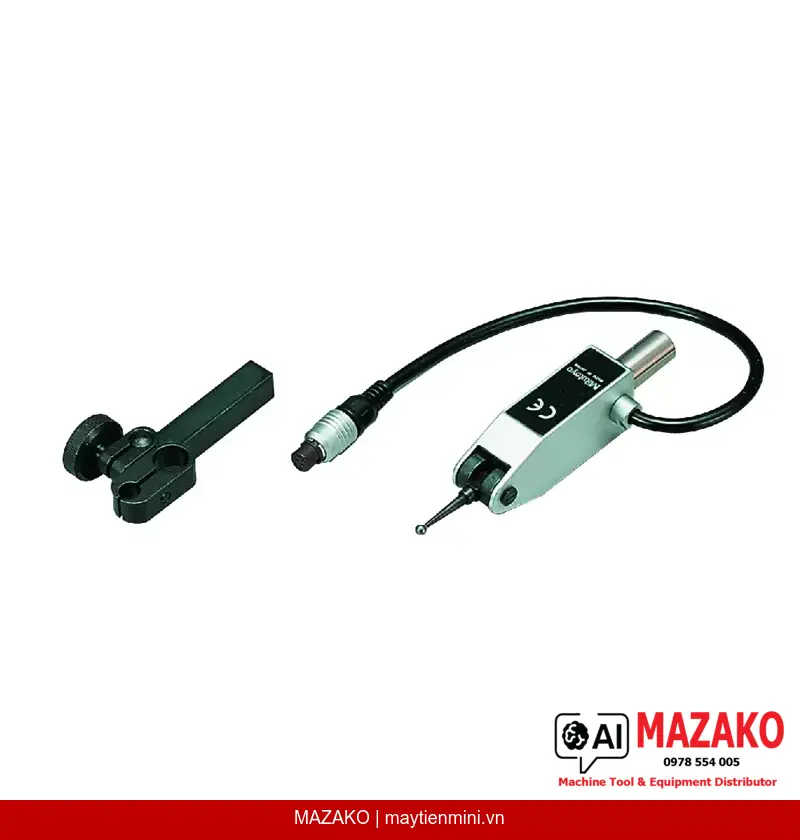

Tích hợp đầu dò touch-trigger, bù đường kính mũi đo, chuyển đổi mm/inch, ABS/INC và PRESET 2 giá trị — đáp ứng đa dạng yêu cầu đo kiểm.
Phạm Vi Đo Lớn
Phạm vi đo 0–40 inch (khoảng 1016 mm) với tốc độ phản hồi tối đa 500 mm/s, phù hợp kiểm tra chi tiết lớn trên bàn máp trong xưởng sản xuất.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Thước đo cao 192-673-10 được ứng dụng rộng rãi trong bộ phận QC/QA tại các nhà máy cơ khí chính xác, ô tô, điện tử và khuôn mẫu. Thiết bị đo chiều cao tuyệt đối và tương đối của chi tiết, kiểm tra độ song song, độ vuông góc và xác định tọa độ điểm đo trên bàn máp granit.
Phụ Kiện Đi Kèm & Khả Năng Mở Rộng
Bộ sản phẩm bao gồm mũi vạch dấu carbide, kẹp mũi vạch và pin SR44. Dải phụ kiện mở rộng phong phú của Mitutoyo cho phép nâng cấp chức năng đo theo từng yêu cầu ứng dụng cụ thể tại nhà máy.
Tiêu Chuẩn Sai Số Cho Phép
Sai số cho phép lớn nhất E MPE: ±0,06 mm / ±0,0025 inch. Sai số cho phép lớn nhất J MPE: ±0,06 mm / ±0,0025 inch. Đáp ứng yêu cầu kiểm tra chính xác cấp công nghiệp.
- Độ phân giải 0,005 mm / 0,0002 inch — đọc kết quả chính xác trên màn hình LCD cao 11 mm
- Tốc độ đo tối đa 500 mm/s — phù hợp môi trường sản xuất nhịp độ cao
- Chức năng ABS/INC, PRESET 2 giá trị, HOLD và cảnh báo pin yếu
- Chuyển đổi linh hoạt giữa hệ mét và hệ inch ngay trên thiết bị
- Tuổi thọ pin khoảng 3500 giờ — giảm thiểu chi phí vận hành
- Khối lượng 19,8 kg — bệ nặng, ổn định khi đặt trên bàn máp
Báo Giá Thước Đo Cao Mitutoyo 192-673-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HDM-40"AX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0 – 40 inch |
| Độ phân giải | 0,0005 / 0,0002 inch hoặc 0,01 / 0,005 mm |
| Sai số cho phép E MPE | ±0,0025 inch / ±0,06 mm |
| Sai số cho phép J MPE | ±0,06 mm / ±0,0025 inch |
| Màn hình hiển thị | LCD, chiều cao ký tự 11 mm |
| Tốc độ đo tối đa | 500 mm/s |
| Bật / Tắt (ON/OFF) | Có |
| ABS / INC (INC ZERO) | Có |
| PRESET (2 giá trị) | Có |
| Đầu dò touch-trigger | Có |
| Bù đường kính mũi đo | Có |
| DATA (xuất dữ liệu) / HOLD | Có |
| Cảnh báo pin yếu | Có |
| Chuyển đổi ± | Có |
| Chuyển đổi mm / inch | Có |
| Hệ đo | Inch / Metric |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 3500 giờ |
| Phụ kiện đi kèm | Mũi vạch dấu carbide, kẹp mũi vạch, pin SR44 |
| Khối lượng | 19,8 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 192-673-10 có phạm vi đo và độ phân giải là bao nhiêu?
Thiết bị có phạm vi đo từ 0 đến 40 inch. Độ phân giải có thể chọn 0,01 mm hoặc 0,005 mm (tương đương 0,0005 inch hoặc 0,0002 inch), phù hợp với các yêu cầu kiểm tra chính xác khác nhau trong sản xuất công nghiệp.
Tính năng xuất dữ liệu Digimatic trên 192-673-10 hoạt động như thế nào?
Cổng DATA Digimatic cho phép truyền kết quả đo trực tiếp qua cáp đến máy tính hoặc bộ thu thập dữ liệu Mitutoyo. Tính năng này hỗ trợ phân tích thống kê quá trình SPC và lưu trữ dữ liệu đo tự động, giảm thiểu sai sót do nhập tay.
Thiết kế 2 cột mang lại ưu điểm gì so với thước đo cao 1 cột thông thường?
Kết cấu 2 cột (twin column) phân bổ tải trọng đều hơn, hạn chế độ võng và rung động khi di chuyển đầu đo. Điều này giúp cải thiện độ lặp lại và độ ổn định kết quả đo, đặc biệt quan trọng khi đo các chi tiết lớn hoặc đo liên tục trong ca sản xuất.
Thiết bị 192-673-10 có thể sử dụng với bàn máp granit tiêu chuẩn không?
Có. Thước đo cao 192-673-10 được thiết kế để sử dụng trên bàn máp granit hoặc gang tiêu chuẩn. Đế thiết bị nặng 19,8 kg đảm bảo độ ổn định khi trượt trên mặt bàn máp, đồng thời mũi vạch dấu carbide đi kèm có thể thay thế bằng đầu dò chuyên dụng tùy ứng dụng.
MAZAKO có cung cấp phụ kiện mở rộng cho thước đo cao Mitutoyo 192-673-10 không?
Có. MAZAKO cung cấp đầy đủ phụ kiện chính hãng Mitutoyo cho dòng thước đo cao HDM, bao gồm đầu dò touch-trigger, cần đo chuyên dụng và phụ kiện gá lắp. Liên hệ đội ngũ kỹ thuật MAZAKO để được tư vấn lựa chọn phụ kiện phù hợp với yêu cầu đo của nhà máy.
