Thước Đo Cao Kỹ Thuật Số 2 Cột Mitutoyo 192-671-10 (HDM-18\
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-671-10, phạm vi đo 0–18 inch, độ phân giải 0,005 mm, xuất dữ liệu Digimatic, phù hợp kiểm tra QC chính xác cao tại bàn máp.
Mô tả sản phẩm
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-671-10 (model HDM-18"AX) là thiết bị đo chiều cao chuyên dụng cho môi trường kiểm tra chất lượng công nghiệp. Thiết kế 2 cột mang lại độ ổn định vượt trội, kết hợp chuẩn Digimatic cho phép xuất dữ liệu trực tiếp sang hệ thống quản lý chất lượng SPC.

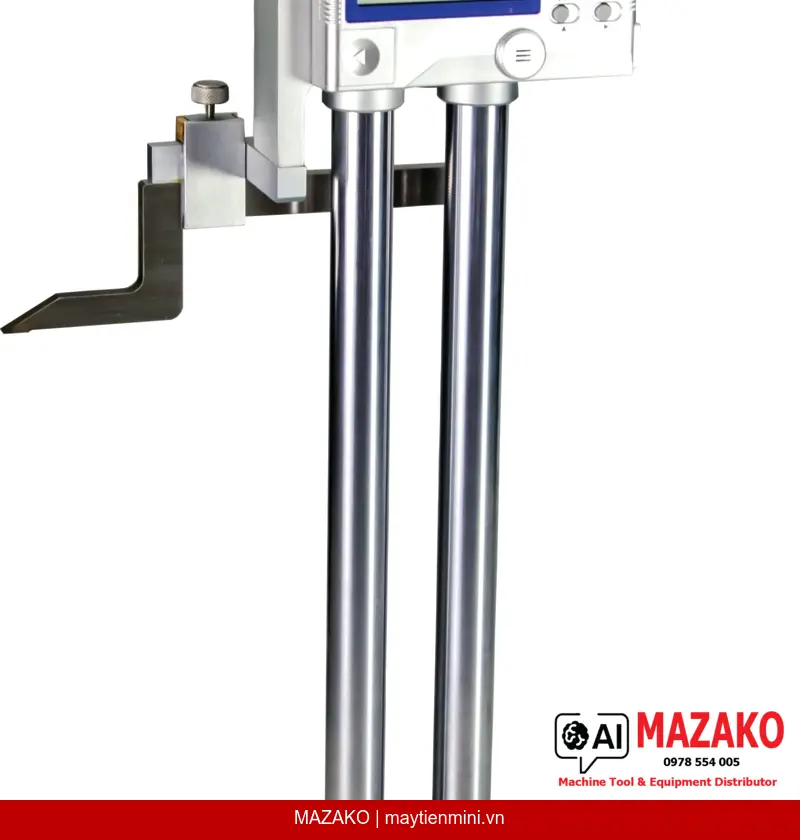

Thiết kế 2 cột ổn định
Kết cấu twin column giúp đầu đo di chuyển song song chính xác, loại bỏ sai số do nghiêng lệch, đảm bảo độ lặp lại cao trong điều kiện sản xuất liên tục.
Xuất dữ liệu Digimatic
Cổng xuất dữ liệu Digimatic tương thích chuẩn Mitutoyo, kết nối trực tiếp với máy tính, bộ thu thập dữ liệu hoặc phần mềm SPC để phân tích thống kê quá trình.
Đa chức năng đo lường
Hỗ trợ ABS/INC, PRESET 2 giá trị, Touch-trigger probe, bù đường kính đầu dò, chuyển đổi mm/inch, đáp ứng đầy đủ yêu cầu đo đạc phức tạp tại phòng đo.
Tốc độ phản hồi cao
Tốc độ phản hồi tối đa 500 mm/s, màn hình LCD với chiều cao ký tự 11 mm, dễ đọc giá trị trong điều kiện ánh sáng công xưởng.
Ứng dụng trong kiểm tra chất lượng sản xuất
Thước đo cao 192-671-10 được thiết kế cho công việc kiểm tra chiều cao chi tiết gia công, kiểm tra vị trí bậc thang, đo độ song song trên bàn máp. Thiết bị phù hợp với bộ phận QC/QA trong các ngành cơ khí chính xác, điện tử, khuôn mẫu và ô tô.
Phụ kiện đi kèm và khả năng mở rộng
Bộ sản phẩm bao gồm kim vạch dấu đầu hợp kim cứng (carbide tipped scriber), kẹp cố định kim và pin SR44. Ngoài ra, hệ thống phụ kiện phong phú của Mitutoyo cho phép mở rộng ứng dụng đo đạc theo nhiều yêu cầu khác nhau.
Độ chính xác đạt chuẩn Mitutoyo
Sai số cho phép tối đa E MPE ±0,04 mm và J MPE ±0,04 mm, đáp ứng yêu cầu kiểm tra khắt khe trong sản xuất chính xác và phòng đo có kiểm soát nhiệt độ.
- Phạm vi đo 0–18 inch, độ phân giải 0,005 mm hoặc 0,0002 inch
- Sai số cho phép E MPE: ±0,04 mm / ±0,0015 inch
- Tốc độ phản hồi tối đa 500 mm/s
- Chức năng Touch-trigger probe và bù đường kính đầu dò
- Xuất dữ liệu Digimatic, tương thích phần mềm SPC
- Chuyển đổi mm/inch, cảnh báo pin yếu, chức năng HOLD
- Tuổi thọ pin khoảng 3.500 giờ (pin SR44)
- Khối lượng 8,3 kg, phù hợp sử dụng cố định trên bàn máp
Tư vấn và báo giá Mitutoyo 192-671-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HDM-18"AX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0 - 18 inch |
| Độ phân giải (Digital step) | 0,0005/0,0002 inch hoặc 0,01/0,005 mm |
| Sai số cho phép E MPE | ±0,0015 inch / ±0,04 mm |
| Sai số cho phép J MPE | ±0,04 mm / ±0,0015 inch |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Tốc độ phản hồi tối đa | 500 mm/s |
| Bật/Tắt (ON/OFF) | Có |
| ABS / INC (INC ZERO) | Có |
| PRESET (2 giá trị) | Có |
| Touch-trigger probe | Có |
| Bù đường kính đầu dò | Có |
| DATA (xuất dữ liệu) / HOLD | Có |
| Cảnh báo pin yếu | Có |
| Chuyển đổi ± | Có |
| Chuyển đổi mm/inch | Có |
| Hệ đo | Inch / Metric |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | khoảng 3.500 giờ |
| Phụ kiện đi kèm | Kim vạch dấu đầu hợp kim cứng, kẹp cố định kim, pin SR44 |
| Khối lượng | 8,3 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 192-671-10 có phạm vi đo và độ phân giải bao nhiêu?
Thiết bị có phạm vi đo 0–18 inch, độ phân giải 0,005 mm hoặc 0,0002 inch tùy chế độ cài đặt. Sai số cho phép tối đa E MPE là ±0,04 mm, đáp ứng yêu cầu kiểm tra chính xác cao trong phòng đo và tại xưởng sản xuất.
Xuất dữ liệu Digimatic trên 192-671-10 hoạt động như thế nào?
Cổng Digimatic tương thích chuẩn Mitutoyo, kết nối qua cáp dữ liệu đến bộ thu thập dữ liệu, máy tính hoặc phần mềm SPC. Chức năng HOLD cho phép giữ giá trị hiển thị để ghi nhận thủ công khi cần thiết.
Touch-trigger probe trên thước đo cao này có tác dụng gì?
Chức năng Touch-trigger probe cho phép ghi nhận giá trị đo ngay tại thời điểm đầu dò tiếp xúc chi tiết, giảm sai số do tốc độ di chuyển và áp lực đo. Kết hợp với bù đường kính đầu dò, thiết bị đảm bảo kết quả đo chính xác khi dùng nhiều loại đầu dò khác nhau.
Thiết bị 192-671-10 phù hợp với ứng dụng kiểm tra nào?
Thước đo cao 192-671-10 phù hợp đo chiều cao chi tiết gia công cơ khí, kiểm tra bậc thang, vị trí lỗ và độ song song trên bàn máp. Thiết bị thường được dùng trong ngành cơ khí chính xác, khuôn mẫu, điện tử và ô tô.
Thước đo cao 192-671-10 có phụ kiện mở rộng nào và đi kèm những gì?
Bộ sản phẩm đi kèm kim vạch dấu đầu hợp kim cứng, kẹp cố định kim và pin SR44. Ngoài ra, Mitutoyo cung cấp nhiều phụ kiện tùy chọn như đầu dò thay thế, giá đỡ và cáp kết nối Digimatic để mở rộng phạm vi ứng dụng.
