Mitutoyo Dụng cụ đo chiều cao
Thước Đo Cao Kỹ Thuật Số 2 Cột Mitutoyo 192-670-10 (HDM-12\
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-670-10, phạm vi đo 0-12 inch, độ phân giải 0,005 mm, xuất dữ liệu Digimatic, tốc độ đo tối đa 500 mm/s, phù hợp kiểm tra QC chính xác cao.
Mô tả sản phẩm

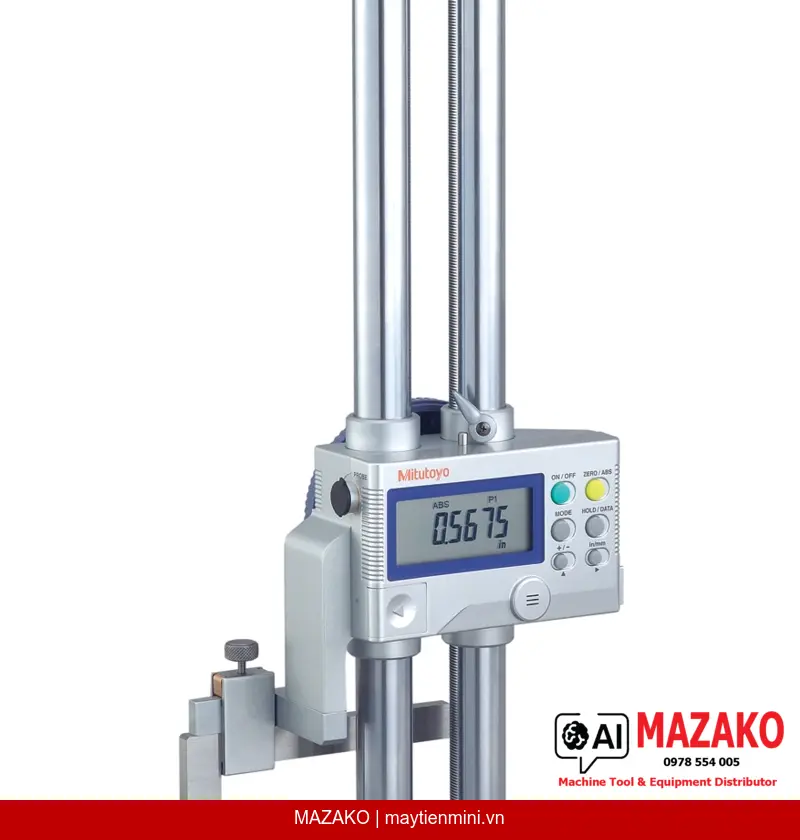

Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-670-10 (model HDM-12"AX) là dòng Height Gauge đa năng, thiết kế cột đôi cho độ ổn định vượt trội, tích hợp cổng xuất dữ liệu Digimatic tiêu chuẩn Mitutoyo — đáp ứng yêu cầu đo lường chính xác trong môi trường sản xuất và phòng QC công nghiệp.
Thiết Kế Cột Đôi
Kết cấu 2 cột song song tăng độ cứng vững, hạn chế rung động và sai lệch khi di chuyển đầu đo, đảm bảo độ lặp lại cao trong suốt quá trình đo liên tục.
Xuất Dữ Liệu Digimatic
Cổng DATA Digimatic tích hợp cho phép truyền số liệu trực tiếp sang máy tính hoặc bộ thu thập dữ liệu SPC, hỗ trợ phân tích chất lượng theo thời gian thực.
Đa Chức Năng Đo

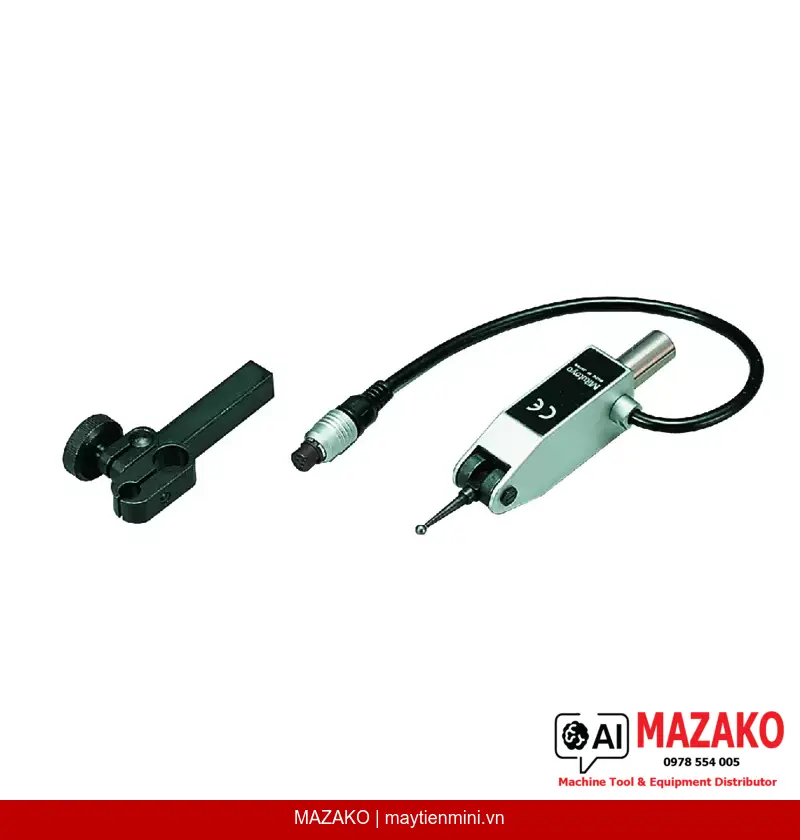

Hỗ trợ chế độ ABS/INC, PRESET 2 giá trị, bù đường kính đầu dò, đầu dò touch-trigger và chuyển đổi mm/inch linh hoạt ngay trên bảng điều khiển LCD.
Phụ Kiện Mở Rộng
Tương thích với bộ phụ kiện phong phú của Mitutoyo giúp mở rộng phạm vi ứng dụng: đo bậc, đo rãnh, kiểm tra biên dạng phức tạp trên bàn máp.
Thông Số Nổi Bật Của Thước Đo Cao 192-670-10
Model HDM-12"AX có phạm vi đo 0–12 inch (tương đương ~300 mm), độ phân giải kỹ thuật số 0,005 mm hoặc 0,0002 inch, sai số cho phép EMPE ±0,02 mm. Tốc độ phản hồi tối đa 500 mm/s đảm bảo hiệu suất đo nhanh trong môi trường sản xuất nhịp độ cao. Màn hình LCD với chiều cao ký tự 11 mm dễ đọc, có cảnh báo pin yếu và công tắc ON/OFF tiện lợi.
Ứng Dụng Trong Sản Xuất Và Kiểm Tra Chất Lượng
Thước đo cao kỹ thuật số 2 cột Mitutoyo 192-670-10 được sử dụng rộng rãi trong các phòng đo lường, bộ phận QC/QA nhà máy cơ khí, điện tử, ô tô — phục vụ đo chiều cao chi tiết gia công, kiểm tra bậc thang, xác nhận kích thước theo bản vẽ kỹ thuật trên bàn máp.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được cung cấp kèm mũi vạch dấu hợp kim cứng (carbide tipped scriber), kẹp mũi vạch (scriber clamp) và pin SR44 — sẵn sàng sử dụng ngay khi xuất xưởng.
- Độ phân giải 0,005 mm / 0,0002 inch — phù hợp đo lường chính xác cấp QC công nghiệp
- Sai số EMPE ±0,02 mm đạt tiêu chuẩn kiểm tra chi tiết gia công chính xác
- Xuất dữ liệu Digimatic tích hợp — kết nối SPC không cần thiết bị trung gian
- Chuyển đổi mm/inch tức thì — linh hoạt cho dây chuyền đa tiêu chuẩn
- Tuổi thọ pin ~3500 giờ — giảm thiểu gián đoạn vận hành
- Khối lượng 6,5 kg — kết cấu chắc chắn, ổn định trên bàn máp
Tư Vấn & Báo Giá Thước Đo Cao Mitutoyo 192-670-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HDM-12"AX |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0 - 12 " |
| Độ phân giải kỹ thuật số | 0,0005/0,0002" hoặc 0,01/0,005 mm |
| Sai số cho phép E MPE | ±0,001" / ±0,02 mm |
| Sai số cho phép J MPE | ±0,02 mm / 0,001" |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Tốc độ phản hồi tối đa | 500 mm/s |
| ON/OFF | Có |
| ABS / INC (INC ZERO) | Có |
| PRESET (2 giá trị) | Có |
| Đầu dò touch-trigger | Có |
| Bù đường kính đầu dò | Có |
| DATA (xuất dữ liệu) / HOLD | Có |
| Cảnh báo pin yếu | Có |
| ±SWITCHING | Có |
| Chuyển đổi mm/inch | Có |
| Hệ đơn vị | Inch / Metric |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 3500 giờ |
| Phụ kiện đi kèm | Mũi vạch dấu hợp kim cứng, kẹp mũi vạch, pin SR44 |
| Khối lượng | 6,5 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 192-670-10 có độ phân giải và độ chính xác là bao nhiêu?
Model HDM-12"AX có độ phân giải kỹ thuật số 0,005 mm (hoặc 0,0002 inch) và sai số cho phép E MPE là ±0,02 mm. Đây là mức độ chính xác phù hợp cho kiểm tra chi tiết gia công trong phòng QC công nghiệp và phòng đo lường chuẩn.
Cổng xuất dữ liệu Digimatic trên 192-670-10 kết nối với thiết bị nào?
Cổng DATA Digimatic tích hợp tương thích với bộ thu thập dữ liệu SPC, máy tính và các thiết bị ngoại vi Mitutoyo như USB Input Tool hoặc Digimatic MUX. Điều này cho phép ghi nhận và phân tích số liệu đo theo thời gian thực mà không cần nhập tay.
Thiết kế 2 cột của thước đo cao 192-670-10 mang lại lợi ích gì so với thiết kế 1 cột thông thường?
Kết cấu cột đôi giúp tăng độ cứng vững của toàn bộ khung thước, hạn chế hiện tượng rung lắc và lệch trục khi di chuyển đầu đo theo chiều dọc. Điều này cải thiện đáng kể độ lặp lại và độ tái lập của phép đo, đặc biệt quan trọng khi đo các chi tiết yêu cầu dung sai chặt.
Thước đo cao 192-670-10 sử dụng pin gì và tuổi thọ pin ra sao?
Thiết bị sử dụng 1 viên pin SR-44 (loại pin đồng hồ phổ biến, dễ thay thế). Tuổi thọ pin đạt khoảng 3500 giờ sử dụng liên tục, có tính năng cảnh báo pin yếu để tránh gián đoạn trong quá trình đo.
Mitutoyo 192-670-10 có phù hợp để sử dụng trên bàn máp không?
Có. Thước đo cao 192-670-10 được thiết kế chuyên dụng để sử dụng kết hợp với bàn máp (Surface Plate) trong các thao tác đo chiều cao, kiểm tra bậc thang và xác nhận kích thước theo bản vẽ. Khối lượng 6,5 kg cùng đế rộng đảm bảo sự ổn định trong suốt quá trình đo.
