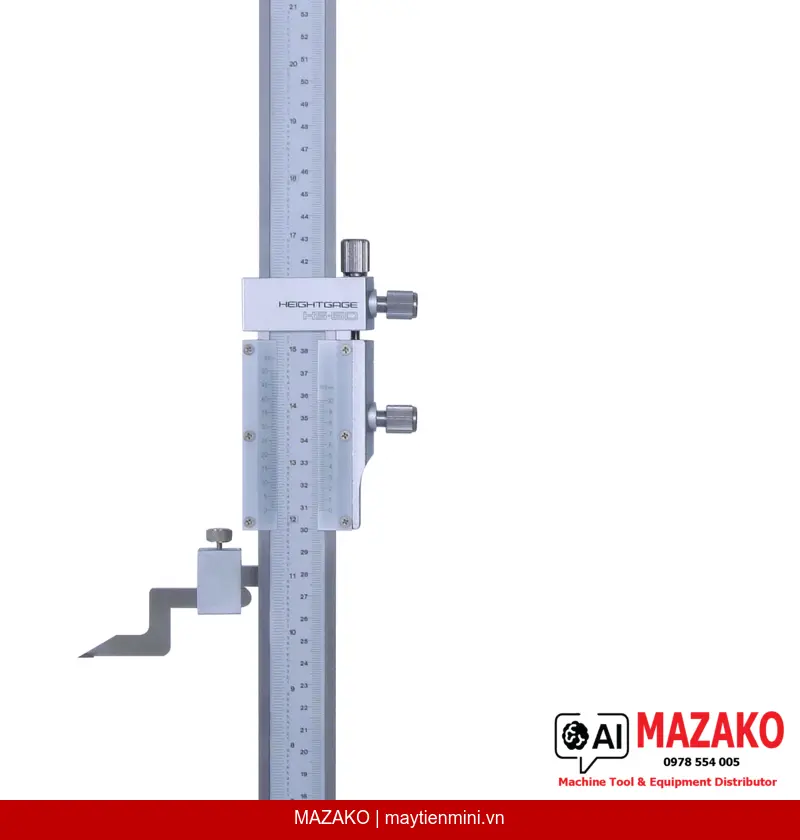

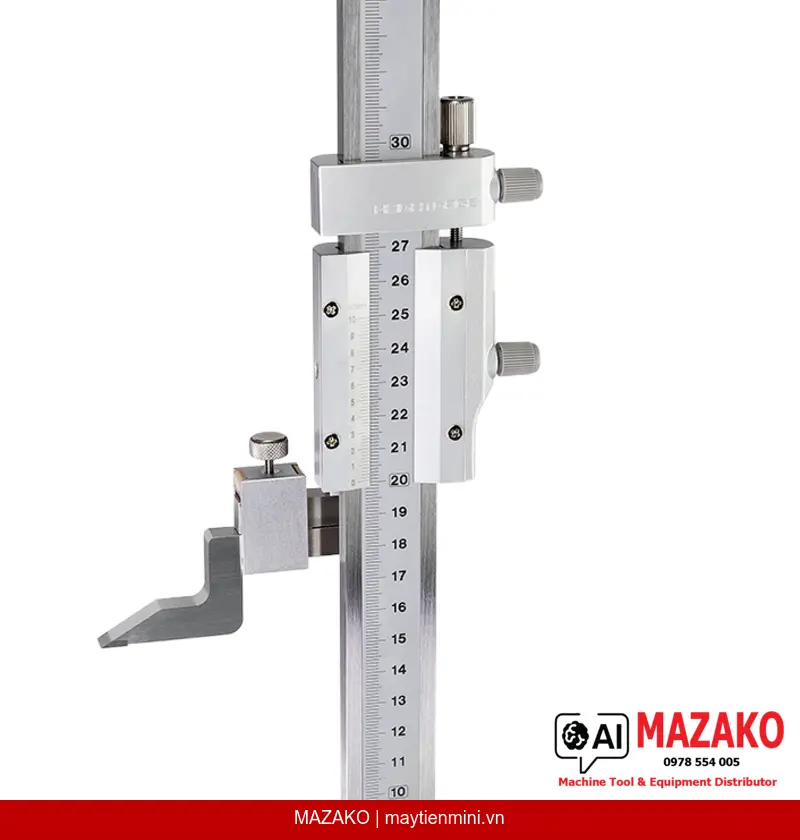

Mitutoyo Dụng cụ đo chiều cao
Thước Đo Cao Cơ Khí Mitutoyo 514-107 (0-24\
Thước đo cao cơ khí Mitutoyo 514-107 phạm vi đo 0-24\
Mô tả sản phẩm
Thước đo cao cơ khí Mitutoyo 514-107 là dụng cụ đo chiều cao chính xác dành cho môi trường kiểm tra chất lượng công nghiệp. Với phạm vi đo 0-24" (610mm), thang chia kép inch/metric và kết cấu thép không gỉ bền vững, sản phẩm đáp ứng yêu cầu đo lường khắt khe trong xưởng sản xuất và phòng QC.
Thang đo kép Inch/Metric
Thước đo cao 514-107 tích hợp thang đo đồng thời inch và mm trên cùng một thân thước, cho phép đọc kết quả theo cả hai hệ đo lường mà không cần chuyển đổi dụng cụ.
Kết cấu thép không gỉ
Toàn bộ thân thước được chế tạo từ thép không gỉ, thang đo mạ chrome mờ giúp chống chói và tăng độ rõ nét khi đọc giá trị trong điều kiện ánh sáng khác nhau.
Điều chỉnh tinh xác
Cơ cấu điều chỉnh tinh hành trình 6mm (0.27") giúp đặt vị trí đo chính xác, giảm sai số vận hành và tăng độ lặp lại khi đo hàng loạt.
Mũi vạch đầu carbide
Đi kèm mũi vạch có đầu carbide và kẹp mũi vạch chuyên dụng, phù hợp cho cả thao tác đo chiều cao lẫn vạch dấu trực tiếp trên chi tiết gia công.
Ứng dụng trong kiểm tra chất lượng sản xuất
Thước đo cao Mitutoyo 514-107 được sử dụng phổ biến trong các bộ phận QC/QA của nhà máy cơ khí, lắp ráp và khuôn mẫu để đo chiều cao tuyệt đối của chi tiết, kiểm tra độ song song và vạch dấu chính xác trên bàn máp. Phạm vi đo lớn 0-24" phù hợp với các chi tiết có kích thước trung bình đến lớn.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa E MPE ±0.002"/±0.05mm và J MPE ±0.05mm/0.002" đảm bảo kết quả đo đáng tin cậy cho các ứng dụng yêu cầu dung sai chặt. Thương hiệu Mitutoyo — nhà sản xuất dụng cụ đo lường hàng đầu Nhật Bản — đảm bảo chất lượng hiệu chuẩn ổn định theo thời gian.
Thông tin quan trọng cho bộ phận mua hàng
Sản phẩm giao hàng bao gồm mũi vạch đầu carbide và kẹp mũi vạch. Khối lượng 7.4kg. Mitutoyo 514-107 có thể được hiệu chuẩn và cấp chứng chỉ theo yêu cầu của hệ thống quản lý chất lượng ISO.
- Phạm vi đo rộng 0-24" phù hợp chi tiết kích thước lớn
- Thang chia kép 0.001"/0.02mm — đọc giá trị linh hoạt hai hệ đo
- Thân thước và thang đo thép không gỉ — bền vững trong môi trường xưởng
- Điều chỉnh tinh 6mm — định vị chính xác, giảm sai số thao tác
- Kèm mũi vạch carbide — sẵn sàng sử dụng ngay khi mở hộp
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu
Tư vấn và báo giá Mitutoyo 514-107
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 0 - 24" |
| Độ chia | 0.001" / 0.02 mm |
| Sai số cho phép tối đa E MPE | ±0.002" / ±0.05 mm |
| Điều chỉnh tinh | 6 mm / 0.27" |
| Sai số cho phép tối đa J MPE | ±0.05 mm / ±0.002" |
| Điều chỉnh thang đo | 0.6" |
| Hệ đo | Inch / Metric |
| Phụ kiện đi kèm | Mũi vạch đầu carbide, kẹp mũi vạch |
| Khối lượng | 7.4 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 514-107 có phạm vi đo bao nhiêu và phù hợp với chi tiết nào?
Mitutoyo 514-107 có phạm vi đo 0-24" (tương đương khoảng 610mm), phù hợp để đo chiều cao các chi tiết cơ khí có kích thước trung bình đến lớn. Sản phẩm thường được sử dụng trong kiểm tra khuôn mẫu, chi tiết đúc và các cụm lắp ráp có yêu cầu dung sai chặt.
Độ chính xác của thước đo cao 514-107 là bao nhiêu?
Sai số cho phép tối đa E MPE là ±0.002" (±0.05mm) và J MPE là ±0.05mm/0.002". Độ chia vạch đọc là 0.001" hoặc 0.02mm tùy theo hệ đo được chọn. Đây là mức độ chính xác phù hợp cho kiểm tra chất lượng trong gia công cơ khí chính xác.
Thước 514-107 đọc được đơn vị inch và mm cùng lúc không?
Có. Mitutoyo 514-107 được trang bị thang đo kép inch/metric trên cùng một thân thước. Người dùng có thể đọc trực tiếp giá trị theo cả hai hệ đo mà không cần dụng cụ bổ sung hay thao tác chuyển đổi.
Sản phẩm giao hàng kèm theo những phụ kiện gì?
Mitutoyo 514-107 được giao kèm mũi vạch có đầu carbide và kẹp mũi vạch chuyên dụng. Bộ phụ kiện này cho phép sử dụng ngay cho cả mục đích đo chiều cao lẫn vạch dấu trên chi tiết gia công ngay sau khi mở hộp.
Có thể hiệu chuẩn thước đo cao Mitutoyo 514-107 theo yêu cầu ISO không?
Có. Thước đo cao Mitutoyo 514-107 có thể được hiệu chuẩn và cấp giấy chứng nhận hiệu chuẩn theo yêu cầu của hệ thống quản lý chất lượng ISO. Liên hệ MAZAKO để được tư vấn về dịch vụ hiệu chuẩn phù hợp với yêu cầu của nhà máy.
