Mitutoyo Dụng cụ đo chiều cao

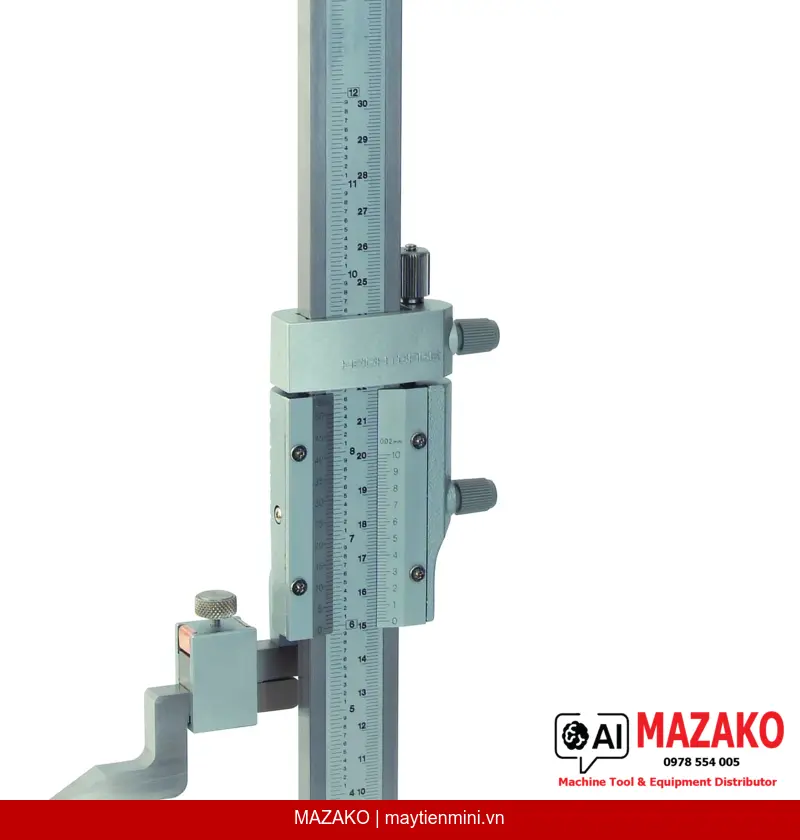

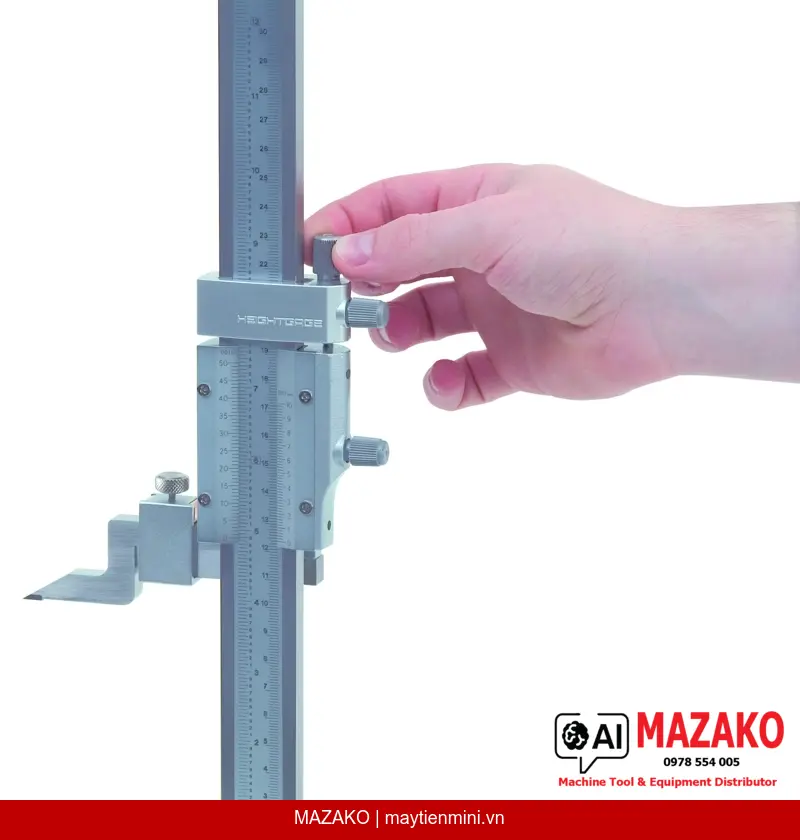

Thước Đo Cao Cơ Khí Mitutoyo 514-103 (0-12 inch / 0-300mm)
Thước đo cao cơ khí Mitutoyo 514-103, phạm vi đo 0-12 inch, độ chia 0,001 inch/0,02 mm, thân inox, thang chia mạ chrome mờ dễ đọc, kèm mũi vạch carbide.
Mô tả sản phẩm
Thước đo cao cơ khí Mitutoyo 514-103 là dòng thước đo cao kiểu Vernier (kim chỉ) chuyên dụng cho môi trường kiểm tra chất lượng công nghiệp. Với phạm vi đo 0–12 inch (tương đương ~300 mm) và độ chia 0,001 inch / 0,02 mm, sản phẩm đáp ứng yêu cầu đo kiểm chính xác trong các xưởng gia công cơ khí, bộ phận QC/QA và phòng kỹ thuật sản xuất.
Thang chia kép Inch/Metric
Thước tích hợp đồng thời thang đo inch và metric trên cùng một thân thước, cho phép đọc kết quả theo cả hai hệ đo lường mà không cần đổi dụng cụ, tiết kiệm thời gian đo kiểm trên dây chuyền.
Thân inox bền, thang chia mạ chrome mờ
Kết cấu toàn bộ bằng thép không gỉ, kết hợp mặt thang chia được xử lý mạ chrome mờ (satin-chromed) giúp giảm phản quang, tăng khả năng đọc trị số chính xác trong điều kiện ánh sáng nhà xưởng.
Chỉnh tinh vi chính xác
Cơ cấu chỉnh tinh (fine adjustment) với hành trình 4 mm / 0,16 inch cho phép định vị đầu đo đến vị trí mong muốn một cách nhẹ nhàng, hạn chế sai số do rung tay khi đọc số.
Kèm mũi vạch carbide
Bộ sản phẩm đi kèm mũi vạch đầu carbide và kẹp mũi vạch, sẵn sàng sử dụng ngay khi mở hộp cho các tác vụ vạch dấu và đo cao trực tiếp trên bàn máp.
Ứng dụng trong kiểm tra chất lượng sản xuất
Thước đo cao Mitutoyo 514-103 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành gia công cơ khí chính xác, đúc, dập và lắp ráp linh kiện. Thiết bị giúp xác định chiều cao tuyệt đối của chi tiết, kiểm tra độ song song các bề mặt và thực hiện vạch dấu chính xác trên bàn máp phẳng. Độ chính xác MPE ±0,002 inch / ±0,04 mm đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm soát kích thước nghiêm ngặt.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường toàn cầu
Mitutoyo (Nhật Bản) là nhà sản xuất thiết bị đo lường chính xác hàng đầu thế giới, sản phẩm được các nhà máy tại Việt Nam và toàn cầu tin dùng nhờ độ bền, độ chính xác và hệ thống hiệu chuẩn được công nhận quốc tế.
Điểm nổi bật kỹ thuật — Mitutoyo 514-103
Phạm vi đo 0–12 inch, độ chia 0,001 inch / 0,02 mm, MPE ±0,04 mm, thân inox, thang chia Inch/Metric kép, cơ cấu chỉnh tinh 4 mm, kèm mũi vạch carbide — tổng khối lượng 3,1 kg.
- Phạm vi đo rộng 0–12 inch phù hợp chi tiết cỡ trung và lớn
- Độ chia 0,02 mm — đáp ứng yêu cầu đo lường công nghiệp chính xác
- Thang kép Inch/Metric tiện dụng cho môi trường đa tiêu chuẩn
- Kết cấu inox, bền trong môi trường xưởng sản xuất
- Kèm mũi vạch carbide, sẵn sàng sử dụng ngay
- Thương hiệu Mitutoyo — độ tin cậy và khả năng hiệu chuẩn được công nhận toàn cầu
Yêu cầu báo giá Thước Đo Cao Mitutoyo 514-103
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog / Vernier) |
| Phạm vi đo | 0 - 12 inch |
| Độ chia (Graduations) | 0,001 inch / 0,02 mm |
| Sai số cho phép MPE (E) | ±0,002 inch / ±0,04 mm |
| Sai số cho phép MPE (J) | ±0,04 mm / ±0,002 inch |
| Hành trình chỉnh tinh | 4 mm / 0,16 inch |
| Điều chỉnh thang chia | 0,6 inch |
| Hệ đo | Inch / Metric (kép) |
| Vật liệu thân | Thép không gỉ (Stainless Steel) |
| Phụ kiện đi kèm | Mũi vạch đầu carbide, kẹp mũi vạch |
| Khối lượng | 3,1 kg |
Câu hỏi thường gặp
Thước đo cao Mitutoyo 514-103 có phạm vi đo bao nhiêu và phù hợp với chi tiết cỡ nào?
Thước đo cao 514-103 có phạm vi đo 0–12 inch (khoảng 300 mm), phù hợp để đo các chi tiết cơ khí có chiều cao từ nhỏ đến trung bình-lớn. Đây là dải đo thông dụng trong gia công cơ khí, đúc và lắp ráp linh kiện công nghiệp.
Độ chính xác của Mitutoyo 514-103 là bao nhiêu và có đáp ứng tiêu chuẩn QC công nghiệp không?
Sai số cho phép MPE là ±0,002 inch / ±0,04 mm, đây là mức độ chính xác phù hợp với kiểm soát kích thước trong sản xuất công nghiệp thông thường. Thiết bị có thể hiệu chuẩn theo tiêu chuẩn ISO, đảm bảo truy nguyên nguồn gốc đo lường cho hệ thống QC/QA.
Thước đo cao 514-103 có hỗ trợ đọc cả inch và mm không?
Có, Mitutoyo 514-103 được trang bị thang chia kép Inch/Metric ngay trên thân thước chính, cho phép đọc kết quả theo cả hai hệ đo lường mà không cần đổi dụng cụ. Tính năng này đặc biệt hữu ích tại các nhà máy làm việc với bản vẽ đa tiêu chuẩn.
Sản phẩm đi kèm những phụ kiện nào khi mua Mitutoyo 514-103?
Bộ sản phẩm Mitutoyo 514-103 được giao kèm mũi vạch đầu carbide và kẹp mũi vạch, cho phép sử dụng ngay cho tác vụ vạch dấu và đo cao trên bàn máp mà không cần mua thêm phụ kiện. Mũi vạch carbide có độ cứng và tuổi thọ cao hơn so với mũi thép thông thường.
Có cần sử dụng bàn máp khi đo bằng thước đo cao Mitutoyo 514-103 không?
Có, để đảm bảo kết quả đo chính xác, thước đo cao 514-103 phải được đặt và di chuyển trên bàn máp (Surface Plate) phẳng chuẩn. Bề mặt chuẩn giúp loại trừ sai số do nghiêng và đảm bảo tham chiếu chiều cao tuyệt đối. MAZAKO cũng cung cấp bàn máp đá granite và gang phù hợp để sử dụng kết hợp.
