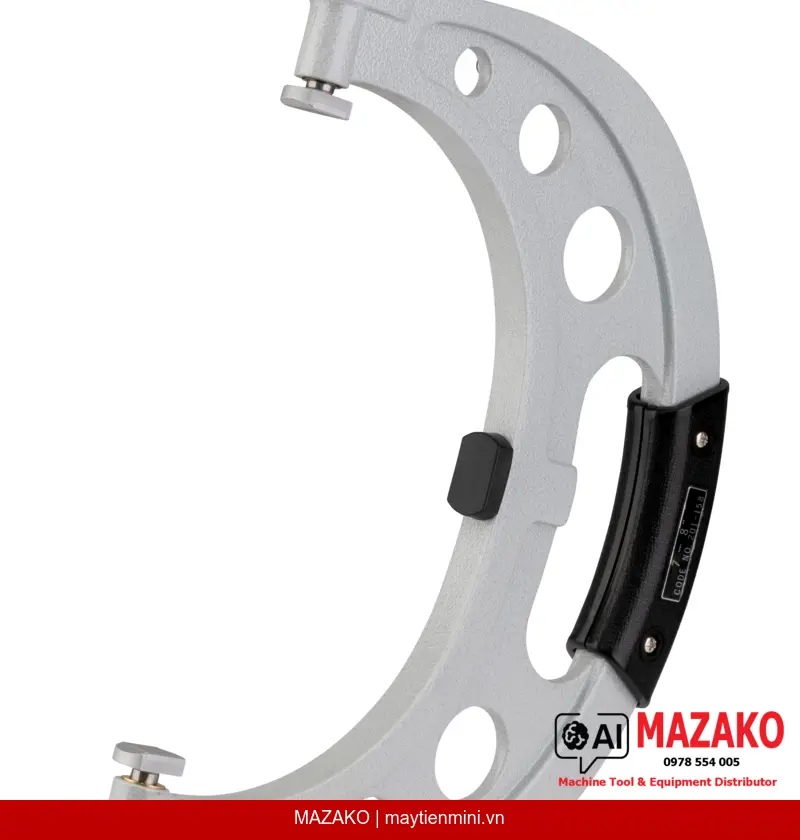

Thước cặp kiểm nhanh GO/NG Mitutoyo 201-158 (không kèm đồng hồ so)
Thước cặp kiểm nhanh Mitutoyo 201-158 dùng kiểm tra đường kính trục và xylanh theo phương pháp GO/NG, phạm vi đo 7–8 inch, độ lặp lại 2 µm, mặt đo carbide, không kèm đồng hồ so.
Mô tả sản phẩm
Thước cặp kiểm nhanh Mitutoyo 201-158 là dụng cụ đo kiểm chuyên dụng cho phán định GO/NG nhanh chóng đường kính ngoài của trục và xylanh trong môi trường sản xuất công nghiệp. Sản phẩm không kèm đồng hồ so, cho phép người dùng linh hoạt lựa chọn đồng hồ so phù hợp từ danh mục rộng của Mitutoyo.
Phán định GO/NG tức thì
Thiết kế tối ưu cho kiểm tra hàng loạt nhanh, giúp bộ phận QC/QA xác định nhanh chi tiết đạt hay không đạt dung sai mà không cần đo từng bước.
Mặt đo carbide cao cấp
Bề mặt đo được phủ carbide và gia công micro-lap finish (13,5x12 mm), đảm bảo độ bền lâu dài và độ phẳng 1 µm ngay cả khi sử dụng liên tục.
Đe vát mép dễ lắp chi tiết
Các đe (anvil) được vát mép giúp đưa chi tiết vào vị trí đo nhanh và chính xác, giảm thời gian thao tác trong dây chuyền sản xuất.
Linh hoạt chọn đồng hồ so
Không kèm đồng hồ so trong bộ sản phẩm, người dùng có thể gắn đồng hồ so có thân thước (stem) 9,52 mm phù hợp nhất với yêu cầu ứng dụng cụ thể.
Ứng dụng trong sản xuất công nghiệp
Thước cặp kiểm nhanh 201-158 phù hợp cho các nhà máy cơ khí chính xác, gia công trục, xylanh thủy lực và các chi tiết tròn xoay yêu cầu kiểm soát kích thước chặt chẽ. Phạm vi đo 7–8 inch đáp ứng chi tiết cỡ lớn thường gặp trong ngành chế tạo máy và ô tô.
Độ chính xác và độ tin cậy Mitutoyo
Với độ lặp lại 2 µm và độ song song 0,0002 inch, thiết bị đảm bảo kết quả kiểm tra ổn định qua nhiều lần đo liên tiếp. Lực đo trong dải 12–18 N giúp tiếp xúc đo nhất quán, hạn chế sai số do thao tác người dùng.
Bộ giao hàng tiêu chuẩn
Sản phẩm được giao kèm tay cầm cách nhiệt (thermally insulating grip) giúp ổn định nhiệt độ đo và chốt chặn chi tiết (workpiece stop) hỗ trợ định vị nhanh. Đồng hồ so không bao gồm trong bộ sản phẩm.
- Phán định GO/NG tức thì cho kiểm tra hàng loạt
- Độ lặp lại 2 µm, độ phẳng mặt đo 1 µm
- Mặt đo carbide micro-lap finish bền bỉ
- Đe vát mép — lắp chi tiết nhanh, giảm thời gian chu kỳ
- Kèm tay cầm cách nhiệt và chốt chặn chi tiết
- Tương thích đồng hồ so stem 9,52 mm
Tư vấn và báo giá Mitutoyo 201-158
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 7–8 inch |
| Hành trình thu đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song | 0,0002 inch |
| Mặt đo | Carbide, micro-lap finish (13,5 x 12 mm) |
| Lực đo | 12 – 18 N |
| Tương thích đồng hồ so | Stem 9,52 mm |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt chặn chi tiết |
| Khối lượng | 1200 g |
Câu hỏi thường gặp
Thước cặp kiểm nhanh 201-158 có kèm đồng hồ so không?
Không. Mitutoyo 201-158 được cung cấp không kèm đồng hồ so (without indicator). Người dùng cần chọn thêm đồng hồ so có thân thước (stem) đường kính 9,52 mm phù hợp với yêu cầu đo lường của ứng dụng cụ thể.
Thiết bị này phù hợp để đo chi tiết nào?
Thước cặp kiểm nhanh 201-158 được thiết kế để kiểm tra đường kính ngoài của trục và xylanh trong phạm vi 7–8 inch. Thiết bị đặc biệt phù hợp cho kiểm tra hàng loạt theo phương pháp GO/NG trong các nhà máy cơ khí chính xác, chế tạo máy và gia công ô tô.
Tay cầm cách nhiệt có vai trò gì trong quá trình đo?
Tay cầm cách nhiệt giúp ngăn nhiệt từ bàn tay người dùng truyền vào thân dụng cụ, hạn chế giãn nở nhiệt ảnh hưởng đến kết quả đo. Đây là yếu tố quan trọng khi đo các chi tiết yêu cầu độ chính xác cao trong môi trường nhiệt độ biến động.
Độ lặp lại 2 µm có đủ cho kiểm tra sản xuất hàng loạt không?
Với độ lặp lại 2 µm, thiết bị đáp ứng yêu cầu kiểm tra hầu hết các chi tiết cơ khí cỡ lớn trong sản xuất công nghiệp. Kết hợp với mặt đo carbide micro-lap finish và lực đo ổn định 12–18 N, kết quả đo nhất quán qua nhiều ca sản xuất liên tục.
Có thể mua kèm đồng hồ so tương thích tại MAZAKO không?
Có. MAZAKO cung cấp đa dạng đồng hồ so Mitutoyo có thân thước (stem) 9,52 mm tương thích với 201-158. Khách hàng có thể liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn chọn đồng hồ so phù hợp nhất với phạm vi đo và độ phân giải yêu cầu.
