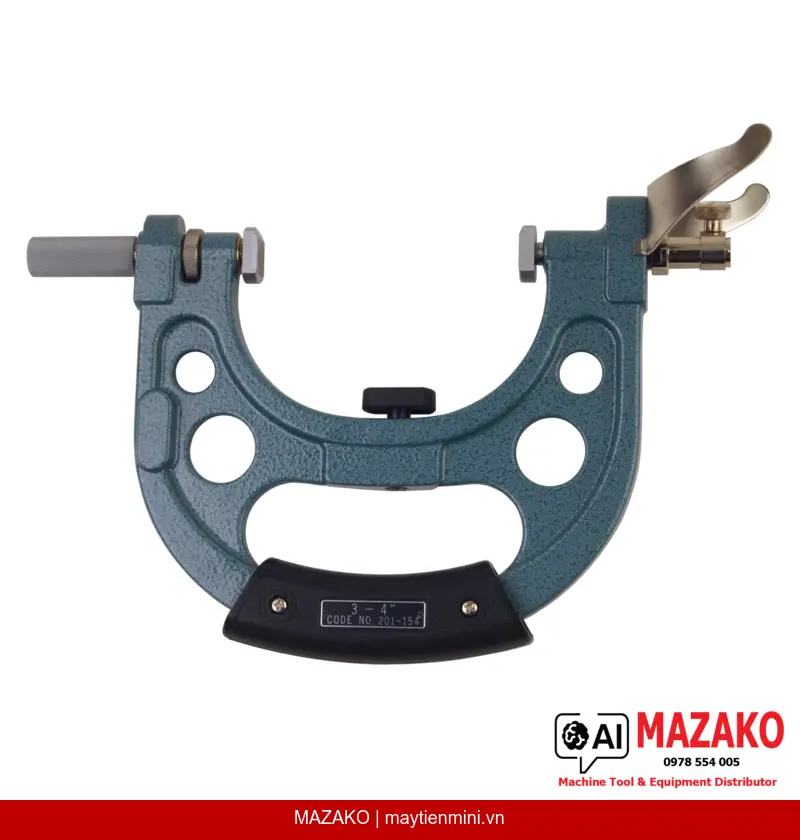

Đồng Hồ So Kiểu Snap Gauge Mitutoyo 201-154 (Không Kèm Đồng Hồ So)
Snap Gauge Mitutoyo 201-154 dùng kiểm tra nhanh GO/NG đường kính trục và xi lanh, phạm vi đo 3–4 inch, độ lặp lại 2 µm, mặt đo carbide mài bóng, không kèm đồng hồ so.
Mô tả sản phẩm
Đồng hồ so kiểu Snap Gauge Mitutoyo 201-154 là dưỡng kiểm nhanh GO/NG chuyên dụng cho việc kiểm tra đường kính ngoài của trục và xi lanh trong môi trường sản xuất công nghiệp. Thiết bị không bao gồm đồng hồ so, cho phép kỹ thuật viên lựa chọn linh hoạt đầu đo phù hợp nhất với yêu cầu ứng dụng cụ thể.
Kiểm tra GO/NG tốc độ cao
Thiết kế dạng snap cho phép phán định nhanh chóng kích thước đường kính trục và xi lanh ngay trên dây chuyền sản xuất, giảm thời gian kiểm tra từng chi tiết.
Đe vát cạnh dễ lắp chi tiết
Các đe (Anvil) được vát cạnh (chamfer) giúp đưa chi tiết vào vị trí đo dễ dàng, hạn chế sai số do thao tác và giảm mệt mỏi cho người vận hành.
Mặt đo carbide mài tinh
Mặt đo được gắn đầu carbide và gia công mài bóng micro-lap (13,5×12 mm), đảm bảo độ phẳng 1 µm và độ song song 0,0002 inch, duy trì độ chính xác lâu dài.
Linh hoạt lựa chọn đồng hồ so
Phần thân thước (Stem) 9,52 mm tương thích với nhiều loại đồng hồ so (Dial Indicator) của Mitutoyo, người dùng chủ động chọn dải đo và độ phân giải phù hợp.
Ứng dụng trong kiểm soát chất lượng sản xuất
Snap Gauge Mitutoyo 201-154 được thiết kế cho bộ phận QC/QA tại các nhà máy gia công cơ khí, sản xuất ô tô, và chế tạo máy. Thiết bị giúp kiểm soát kích thước đường kính ngoài của trục, xi lanh và các chi tiết tròn xoay với phạm vi đo 3–4 inch, đáp ứng tiêu chuẩn kiểm tra hàng loạt với độ lặp lại 2 µm.
Thiết kế tiện dụng cho môi trường sản xuất
Snap Gauge được giao kèm tay cầm cách nhiệt (thermally insulating grip) giúp hạn chế sai số do nhiệt độ tay người dùng ảnh hưởng tới chi tiết đo, cùng cữ chặn chi tiết (workpiece stop) hỗ trợ định vị chính xác và lặp lại. Khối lượng 870 g đảm bảo sự ổn định khi cầm tay.
Lưu ý khi chọn đồng hồ so phù hợp
Mã 201-154 yêu cầu đồng hồ so có thân thước (Stem) đường kính 9,52 mm. Mitutoyo cung cấp nhiều dòng đồng hồ so tương thích với nhiều độ phân giải khác nhau — liên hệ MAZAKO để được tư vấn lựa chọn đầu đo phù hợp với dung sai sản phẩm của bạn.
- Phạm vi đo: 3–4 inch — phù hợp trục và xi lanh cỡ trung đến lớn
- Độ lặp lại 2 µm — đảm bảo kết quả kiểm tra ổn định trong sản xuất hàng loạt
- Độ phẳng mặt đo 1 µm, độ song song 0,0002 inch
- Lực đo 12–18 N — không gây biến dạng chi tiết mỏng
- Kèm tay cầm cách nhiệt và cữ chặn chi tiết theo tiêu chuẩn
- Tương thích đồng hồ so Stem 9,52 mm của Mitutoyo
Nhận báo giá Snap Gauge Mitutoyo 201-154
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 3–4 inch |
| Hành trình rút đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song mặt đo | 0,0002 inch |
| Thân thước (Stem) đồng hồ so | 9,52 mm |
| Mặt đo | Carbide, mài bóng micro-lap (13,5×12 mm) |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, cữ chặn chi tiết |
| Khối lượng | 870 g |
Câu hỏi thường gặp
Snap Gauge Mitutoyo 201-154 có kèm đồng hồ so không?
Mã 201-154 không bao gồm đồng hồ so (Dial Indicator). Người dùng có thể lựa chọn đồng hồ so Mitutoyo có thân thước (Stem) đường kính 9,52 mm phù hợp với yêu cầu độ phân giải và dải đo của ứng dụng. Liên hệ MAZAKO để được tư vấn chọn đồng hồ so tương thích.
Snap Gauge 201-154 đo được đường kính bao nhiêu?
Thiết bị có phạm vi đo (Measuring Range) từ 3 đến 4 inch, phù hợp kiểm tra đường kính ngoài của trục và xi lanh cỡ trung đến lớn trong ngành gia công cơ khí và chế tạo máy.
Độ chính xác của Snap Gauge Mitutoyo 201-154 là bao nhiêu?
Thiết bị đạt độ lặp lại (Repeatability) 2 µm, độ phẳng mặt đo (Flatness) 1 µm và độ song song (Parallelism) 0,0002 inch. Mặt đo carbide mài bóng micro-lap giúp duy trì độ chính xác này trong thời gian dài sử dụng.
Tay cầm cách nhiệt đi kèm có tác dụng gì trong thực tế sản xuất?
Tay cầm cách nhiệt giúp ngăn nhiệt lượng từ tay người vận hành truyền sang thân dưỡng và chi tiết đo, qua đó hạn chế sai số do giãn nở nhiệt. Điều này đặc biệt quan trọng khi kiểm tra hàng loạt liên tục trong môi trường nhà xưởng có nhiệt độ biến động.
Snap Gauge khác gì so với thước cặp khi kiểm tra đường kính trục?
Thước cặp (Caliper) là dụng cụ đo vạn năng nhưng đòi hỏi kỹ năng đọc kết quả và thao tác cẩn thận. Snap Gauge được thiết kế chuyên biệt cho kiểm tra GO/NG theo dung sai đặt sẵn, cho phép phán định nhanh ngay trên chuyền mà không cần đọc giá trị số, giúp tăng tốc độ kiểm tra hàng loạt và giảm sai số do người đo.
