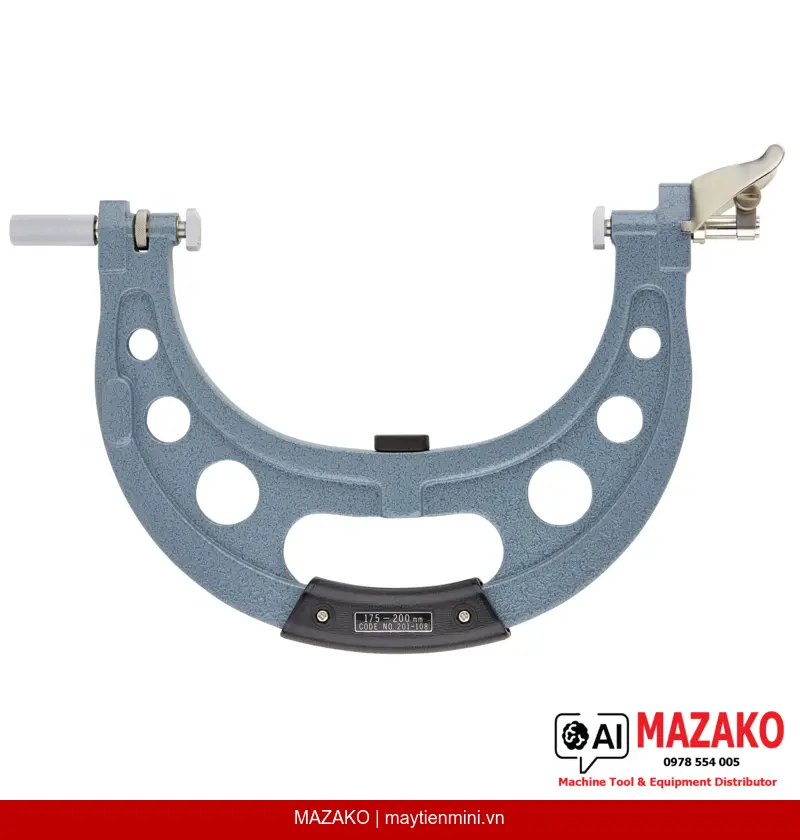

Đồng Hồ So Kiểu Kẹp Snap Gauge Mitutoyo 201-108 (Không Kèm Đồng Hồ So)
Đồng hồ so kiểu kẹp Mitutoyo 201-108 dùng kiểm tra nhanh GO/NG đường kính trục và xi lanh, phạm vi đo 175–200 mm, độ lặp lại 2 µm. Không kèm đồng hồ so, tương thích thân thước 8 mm.
Mô tả sản phẩm
Đồng hồ so kiểu kẹp Mitutoyo 201-108 là dụng cụ đo kiểm chuyên dụng cho phán định nhanh GO/NG đường kính xi lanh và trục trong môi trường sản xuất công nghiệp. Với phạm vi đo 175–200 mm và độ lặp lại 2 µm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng khắt khe trên dây chuyền. Đồng hồ so không đi kèm, cho phép người dùng lựa chọn loại phù hợp nhất với ứng dụng cụ thể.
Đe vát góc dễ lắp phôi
Bề mặt đe được vát góc (chamfered) giúp đưa chi tiết gia công vào vị trí đo nhanh chóng, giảm thao tác và tăng năng suất kiểm tra.
Mặt đo hợp kim cứng
Mặt đo được gắn mũi carbide và gia công mài mịn micro-lap, kích thước 13,5×12 mm, đảm bảo độ bền và độ phẳng 1 µm trong dài hạn.
Độ lặp lại cao 2 µm
Độ lặp lại 2 µm và độ song song 5 µm đảm bảo kết quả đo ổn định qua nhiều lần kiểm tra liên tiếp, phù hợp với yêu cầu SPC/QC.
Linh hoạt lựa chọn đồng hồ so
Không kèm đồng hồ so trong bộ sản phẩm, tương thích thân thước 8 mm, cho phép kỹ sư lắp đặt đồng hồ so phù hợp nhất với dải đo và độ phân giải yêu cầu.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Mitutoyo 201-108 được thiết kế cho các bộ phận QC/QA trong ngành cơ khí chính xác, ô tô, thủy lực và thiết bị công nghiệp. Thiết bị phù hợp để kiểm tra nhanh đường kính trục, piston, xi lanh trong phạm vi 175–200 mm ngay trên dây chuyền sản xuất, hỗ trợ phán định GO/NG tức thời mà không cần đưa chi tiết về phòng đo.
Cấu Tạo Và Tính Năng Nổi Bật
Thân dụng cụ được trang bị tay cầm cách nhiệt (thermally insulating grip) giúp hạn chế sai số do giãn nở nhiệt từ tay người dùng — yếu tố quan trọng trong đo lường chính xác cấp µm. Bộ sản phẩm giao hàng bao gồm tay cầm cách nhiệt và chốt dừng phôi (workpiece stop), sẵn sàng sử dụng ngay sau khi lắp đồng hồ so.
Lưu Ý Khi Lắp Đặt
Sản phẩm 201-108 yêu cầu đồng hồ so có thân thước 8 mm. Kỹ sư cần lựa chọn đồng hồ so phù hợp với phạm vi đo và độ phân giải theo yêu cầu kỹ thuật của từng ứng dụng. MAZAKO có thể tư vấn kết hợp đồng hồ so Mitutoyo tương thích.
- Phạm vi đo: 175–200 mm — phù hợp kiểm tra trục và xi lanh cỡ lớn
- Độ lặp lại 2 µm, độ phẳng mặt đo 1 µm, độ song song 5 µm
- Mặt đo carbide micro-lap, kích thước 13,5×12 mm
- Lực đo 12–18 N, hành trình rút đe 2 mm
- Tay cầm cách nhiệt giảm sai số do nhiệt độ tay người dùng
- Khối lượng 1160 g, kết cấu chắc chắn cho môi trường nhà xưởng
- Tương thích đồng hồ so thân thước 8 mm — linh hoạt lựa chọn thiết bị đo
Tư Vấn & Báo Giá Mitutoyo 201-108
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 175–200 mm |
| Hành trình rút đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song | 5 µm |
| Thân thước đồng hồ so (yêu cầu) | 8 mm |
| Mặt đo | Carbide, mài mịn micro-lap, 13,5×12 mm |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt dừng phôi |
| Khối lượng | 1160 g |
Câu hỏi thường gặp
Mitutoyo 201-108 có kèm đồng hồ so không?
Không. Sản phẩm 201-108 là thân snap gauge không bao gồm đồng hồ so. Người dùng cần chọn riêng một đồng hồ so có thân thước 8 mm phù hợp với phạm vi đo và độ phân giải yêu cầu. MAZAKO có thể tư vấn kết hợp đồng hồ so Mitutoyo tương thích.
Snap gauge Mitutoyo 201-108 dùng để đo gì?
Thiết bị được thiết kế để kiểm tra nhanh đường kính ngoài của trục, piston và xi lanh trong phạm vi 175–200 mm. Kết quả đo cho phép phán định GO/NG tức thì ngay trên dây chuyền sản xuất mà không cần phòng đo riêng.
Tay cầm cách nhiệt trên Mitutoyo 201-108 có vai trò gì?
Tay cầm cách nhiệt giúp ngăn nhiệt từ bàn tay người đo truyền vào thân dụng cụ, qua đó hạn chế sai số do giãn nở nhiệt. Đây là yếu tố quan trọng khi đo ở cấp độ chính xác µm, đặc biệt trong môi trường sản xuất có biến động nhiệt độ.
Mặt đo carbide micro-lap trên 201-108 mang lại lợi ích gì?
Mặt đo bằng hợp kim carbide được gia công mài mịn micro-lap đảm bảo độ phẳng 1 µm và độ bền mài mòn cao. Kích thước mặt đo 13,5×12 mm cung cấp diện tích tiếp xúc ổn định, giảm sai số do định vị chi tiết không đều.
Làm thế nào để đặt mua Mitutoyo 201-108 tại MAZAKO?
Quý khách có thể liên hệ MAZAKO qua website maytienmini.vn hoặc các kênh liên hệ trực tiếp để được báo giá, tư vấn lựa chọn đồng hồ so phù hợp và hỗ trợ kỹ thuật. MAZAKO là nhà phân phối thiết bị đo lường công nghiệp chính hãng tại Việt Nam.
