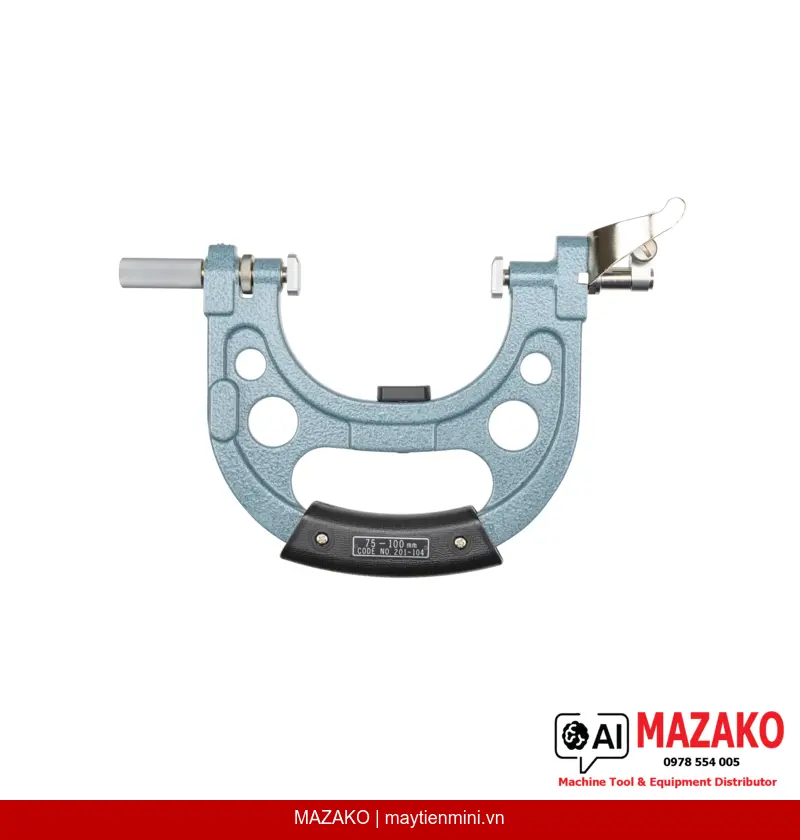

Đồng Hồ Snap Gauge Mitutoyo 201-104 (Không Kèm Đồng Hồ So) 75–100 mm
Đồng hồ snap gauge Mitutoyo 201-104, phạm vi đo 75–100 mm, dùng kiểm tra nhanh GO/NG đường kính trục và xy lanh. Mặt đo carbide, độ lặp lại 2 µm, chưa bao gồm đồng hồ so.
Mô tả sản phẩm
Đồng hồ snap gauge Mitutoyo 201-104 là thiết bị kiểm tra nhanh GO/NG chuyên dụng cho đường kính trục và xy lanh trong phạm vi đo 75–100 mm. Sản phẩm được thiết kế không kèm đồng hồ so, cho phép người dùng lựa chọn đồng hồ so phù hợp nhất với từng ứng dụng cụ thể từ dải sản phẩm rộng của Mitutoyo.
Kiểm tra GO/NG tốc độ cao
Thiết kế tối ưu cho phán định GO/NG nhanh chóng đối với đường kính trục và xy lanh, giúp tăng năng suất kiểm tra trong dây chuyền sản xuất.
Mặt đo carbide chất lượng cao
Mặt đo được gắn mũi carbide và gia công micro-lap finish (13,5×12 mm), đảm bảo độ bền và độ phẳng 1 µm trong quá trình sử dụng lâu dài.
Độ chính xác đo lường vượt trội
Độ lặp lại 2 µm, độ phẳng 1 µm và độ song song 5 µm đáp ứng yêu cầu kiểm tra chính xác cao trong môi trường sản xuất công nghiệp.
Linh hoạt lựa chọn đồng hồ so
Không kèm đồng hồ so, tương thích với đồng hồ so có thân thước 8 mm, cho phép kết hợp với nhiều loại đồng hồ so trong dải sản phẩm Mitutoyo.
Thiết kế công thái học phù hợp môi trường nhà máy
Thân snap gauge được trang bị tay cầm cách nhiệt đi kèm, giúp tránh sai số đo do giãn nở nhiệt từ nhiệt độ tay người dùng. Bộ chặn phôi (workpiece stop) được tích hợp sẵn, đảm bảo định vị phôi nhất quán trong mỗi lần đo. Đe được vát cạnh (chamfer) giúp đưa phôi vào dễ dàng và nhanh chóng, giảm thời gian thao tác cho công nhân QC.
Ứng dụng trong kiểm tra chất lượng sản xuất
Snap gauge Mitutoyo 201-104 được ứng dụng rộng rãi trong kiểm tra đường kính ngoài của trục, xy lanh và các chi tiết gia công cơ khí có kích thước trong phạm vi 75–100 mm. Với lực đo 12–18 N và hành trình thu đe 2 mm, thiết bị phù hợp cho cả kiểm tra trên máy và kiểm tra tại bàn đo.
Tại sao kỹ sư QC chọn Mitutoyo 201-104?
Độ lặp lại 2 µm cùng mặt đo carbide micro-lap finish đảm bảo kết quả kiểm tra nhất quán theo ca sản xuất. Thiết kế không kèm đồng hồ so mang lại sự linh hoạt về chi phí và khả năng tái sử dụng đồng hồ so hiện có trong xưởng.
- Phạm vi đo 75–100 mm, phù hợp trục và xy lanh kích thước lớn
- Độ lặp lại 2 µm — đáp ứng tiêu chuẩn kiểm tra chính xác cao
- Mặt đo carbide micro-lap finish, độ phẳng 1 µm, độ song song 5 µm
- Đe vát cạnh giúp đưa phôi vào nhanh, giảm thời gian thao tác
- Tay cầm cách nhiệt và bộ chặn phôi đi kèm trong hộp sản phẩm
- Tương thích đồng hồ so thân thước 8 mm — linh hoạt kết hợp thiết bị
- Khối lượng 770 g — chắc chắn, ổn định khi sử dụng liên tục
Báo giá Snap Gauge Mitutoyo 201-104
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Hành trình thu đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng | 1 µm |
| Độ song song | 5 µm |
| Thân thước đồng hồ so tương thích | 8 mm |
| Mặt đo | Carbide, micro-lap finish (13,5×12 mm) |
| Lực đo | 12–18 N |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, bộ chặn phôi |
| Khối lượng | 770 g |
Câu hỏi thường gặp
Snap gauge Mitutoyo 201-104 có bao gồm đồng hồ so không?
Sản phẩm 201-104 không kèm đồng hồ so. Người dùng cần chọn thêm đồng hồ so có thân thước 8 mm phù hợp với ứng dụng. Điều này giúp linh hoạt tái sử dụng đồng hồ so hiện có hoặc lựa chọn từ dải sản phẩm đồng hồ so Mitutoyo.
Snap gauge 201-104 đo được phạm vi kích thước nào?
Thiết bị có phạm vi đo 75–100 mm, phù hợp kiểm tra đường kính ngoài của trục, xy lanh và các chi tiết gia công cơ khí trong dải kích thước này. Nếu cần phạm vi đo khác, Mitutoyo cung cấp nhiều model snap gauge với dải đo khác nhau.
Độ chính xác của snap gauge Mitutoyo 201-104 là bao nhiêu?
Thiết bị đạt độ lặp lại 2 µm, độ phẳng mặt đo 1 µm và độ song song 5 µm. Mặt đo carbide micro-lap finish đảm bảo kết quả đo nhất quán, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Tại sao snap gauge 201-104 được trang bị tay cầm cách nhiệt?
Tay cầm cách nhiệt ngăn nhiệt độ từ bàn tay người dùng truyền sang thân gauge, giúp tránh sai số do giãn nở nhiệt. Đây là trang bị quan trọng khi cần đo lặp lại nhiều chi tiết liên tục trong ca sản xuất.
MAZAKO có hỗ trợ hiệu chuẩn và bảo hành snap gauge Mitutoyo 201-104 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam, cung cấp đầy đủ hỗ trợ kỹ thuật, bảo hành và tư vấn hiệu chuẩn định kỳ. Liên hệ trực tiếp để được hỗ trợ nhanh nhất.
