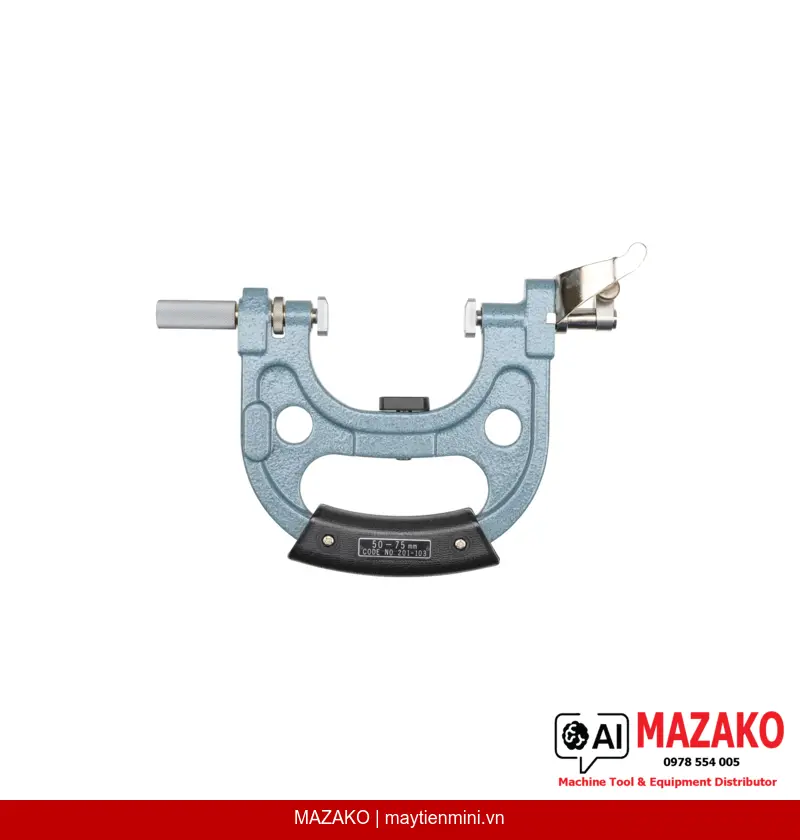

Đồng Hồ Snap Gauge Mitutoyo 201-103 (Không Kèm Đồng Hồ So) 50–75 mm
Đồng hồ snap gauge Mitutoyo 201-103 dùng kiểm tra nhanh GO/NG đường kính trục và xy lanh, phạm vi 50–75 mm, độ lặp lại 2 µm, mặt đo carbide micro-lap.
Mô tả sản phẩm
Đồng hồ snap gauge Mitutoyo 201-103 là dụng cụ đo kiểm chuyên dụng dành cho các ứng dụng phán định nhanh GO/NG đường kính trục và xy lanh trong môi trường sản xuất công nghiệp. Sản phẩm thuộc dòng snap gauge của Mitutoyo, được thiết kế tối ưu cho kiểm tra hàng loạt với độ chính xác và độ lặp lại cao.
Kiểm tra GO/NG nhanh chóng
Thiết kế snap gauge cho phép phán định pass/fail tức thì ngay trên dây chuyền sản xuất, rút ngắn thời gian kiểm tra từng chi tiết trục và xy lanh.
Đe vát cạnh dễ lắp phôi
Các đe được vát cạnh (chamfered) giúp đưa chi tiết vào vị trí đo nhanh hơn, giảm thao tác và hạn chế hư hại bề mặt phôi.
Mặt đo carbide micro-lap
Bề mặt đo được làm từ hợp kim carbide với hoàn thiện micro-lap (13,5×12 mm), đảm bảo độ phẳng 1 µm và độ song song 5 µm, bền mài mòn cao.
Linh hoạt lựa chọn đồng hồ so
Phần thân không kèm đồng hồ so, cho phép người dùng chọn đồng hồ so phù hợp nhất với ứng dụng từ dải sản phẩm Mitutoyo rộng lớn (thân đo 8 mm).
Ứng dụng trong kiểm soát chất lượng B2B
Snap gauge 201-103 phù hợp với các bộ phận QC/QA tại nhà máy cơ khí, gia công trục, sản xuất xy lanh thủy lực và khí nén. Phạm vi đo 50–75 mm đáp ứng đa dạng kích thước chi tiết trục trung bình. Lực đo 12–18 N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết mỏng.
Tiêu chuẩn độ chính xác
Với độ lặp lại 2 µm, độ phẳng mặt đo 1 µm và độ song song 5 µm, snap gauge 201-103 đáp ứng yêu cầu kiểm tra trong môi trường sản xuất chính xác cao. Hành trình rút đe 2 mm tạo điều kiện thuận lợi cho thao tác đo liên tục.
Phụ kiện đi kèm tiêu chuẩn
Sản phẩm được giao kèm tay cầm cách nhiệt (thermally insulating grip) và chốt định vị phôi (workpiece stop), sẵn sàng sử dụng ngay trong môi trường sản xuất có biến động nhiệt độ.
- Phạm vi đo: 50–75 mm (hệ mét)
- Độ lặp lại: 2 µm — phù hợp kiểm tra hàng loạt chính xác cao
- Mặt đo hợp kim carbide, bền mài mòn, ổn định lâu dài
- Tương thích đồng hồ so thân 8 mm của Mitutoyo
- Khối lượng 700 g — cân bằng tốt khi sử dụng tay dài
- Kèm tay cầm cách nhiệt và chốt định vị phôi
Tư vấn & Báo giá Mitutoyo 201-103
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Hành trình rút đe | 2 mm |
| Độ lặp lại | 2 µm |
| Độ phẳng mặt đo | 1 µm |
| Độ song song | 5 µm |
| Mặt đo | Carbide-tipped, micro-lap finish (13,5×12 mm) |
| Lực đo | 12–18 N |
| Tương thích đồng hồ so | Thân đo 8 mm |
| Phụ kiện đi kèm | Tay cầm cách nhiệt, chốt định vị phôi |
| Khối lượng | 700 g |
Câu hỏi thường gặp
Snap gauge Mitutoyo 201-103 có kèm đồng hồ so không?
Sản phẩm 201-103 được bán riêng phần thân snap gauge, không kèm đồng hồ so. Người dùng có thể lắp bất kỳ đồng hồ so Mitutoyo nào có thân đo 8 mm để phù hợp nhất với yêu cầu kiểm tra của từng ứng dụng cụ thể.
Phạm vi đo của snap gauge 201-103 là bao nhiêu?
Snap gauge 201-103 có phạm vi đo từ 50 đến 75 mm theo hệ mét, phù hợp kiểm tra đường kính trục và xy lanh kích thước trung bình trong sản xuất cơ khí chính xác.
Độ chính xác của snap gauge 201-103 đạt mức nào?
Snap gauge 201-103 có độ lặp lại 2 µm, độ phẳng mặt đo 1 µm và độ song song 5 µm. Các chỉ số này đáp ứng yêu cầu kiểm tra chất lượng trong môi trường sản xuất chính xác cao, đặc biệt phù hợp cho kiểm tra hàng loạt trên dây chuyền.
Tay cầm cách nhiệt đi kèm có tác dụng gì?
Tay cầm cách nhiệt giúp ngăn nhiệt lượng từ bàn tay người dùng truyền sang thân dụng cụ, hạn chế sai số đo do giãn nở nhiệt. Đây là yếu tố quan trọng khi đo trong môi trường sản xuất có sự chênh lệch nhiệt độ hoặc khi đo liên tục trong thời gian dài.
Mặt đo carbide micro-lap mang lại lợi ích gì so với mặt đo thông thường?
Mặt đo carbide được hoàn thiện bằng quy trình micro-lap cho độ cứng cao, khả năng chống mài mòn vượt trội và bề mặt tiếp xúc cực phẳng. Điều này đảm bảo độ ổn định đo lường lâu dài ngay cả khi sử dụng trong môi trường sản xuất liên tục với tần suất cao.
