Máy tiện vạn năng AHL-18120V SUN MASTER – Gia công trục lớn, phôi nặng chính xác cao
Trong các xưởng chế tạo máy, sửa chữa thiết bị công nghiệp hay gia công cơ khí nặng, nhu cầu tiện các chi tiết có đường kính lớn và chiều dài đáng kể luôn đòi hỏi một cỗ máy đủ mạnh, đủ cứng vững và đủ chính xác. Máy tiện vạn năng SUN MASTER AHL-18120V ra đời để đáp ứng chính xác yêu cầu đó – với khoảng cách chống tâm lên đến 3000mm và đường kính tiện qua băng máy Ø460mm, đây là lựa chọn lý tưởng cho việc gia công trục truyền động, trục bơm, xi lanh thủy lực, con lăn công nghiệp và nhiều chi tiết cơ khí khổ lớn khác. MAZAKO – Tổng đại lý chính thức của SUN MASTER tại Việt Nam – cung cấp và bảo hành dòng máy này trên toàn quốc.
Thông số kỹ thuật máy tiện cơ AHL-18120V
Dưới đây là toàn bộ thông số kỹ thuật của máy tiện ren vít vạn năng AHL-18120V, giúp kỹ sư và bộ phận mua hàng đối chiếu chính xác với yêu cầu gia công thực tế:
- Chiều cao tâm máy: 230mm (9.055 inch)
- Đường kính tiện qua băng máy: Ø460mm (18.11 inch)
- Đường kính tiện qua khoét băng: Ø710mm (27.95 inch)
- Đường kính tiện qua bàn dao ngang: Ø298mm (11.73 inch)
- Khoảng cách chống tâm: 3000mm (120 inch)
- Chiều rộng băng máy: 345mm (13.58 inch)
- Chiều rộng khoét băng phía trước mâm cặp: 250mm (9.84 inch)
- Mũi trục chính / Lỗ côn trong: D1-8, MT. No. 7
- Ống lót trục chính: MT. No. 7 x MT. No. 5
- Đường kính lỗ trục chính: Ø80mm (3.149 inch)
- Tốc độ trục chính: Vô cấp
- Số cấp tốc độ / Dải tốc độ: 4 cấp – L (18–55 R.P.M.), M (55–180 R.P.M.), MH (180–600 R.P.M.), H (600–1800 R.P.M.)
- Chiều dài bàn xe dao trên băng / Chiều rộng bàn xe dao: 543mm (21.37 inch) / 542mm (21.33 inch)
- Hành trình bàn dao ngang: 272mm (10.7 inch)
- Hành trình bàn dao dọc trên: 135mm (5.31 inch)
- Ren Whitworth – Số loại / Dải bước ren: 38 loại / 2–72 T.P.I.
- Ren hệ mét – Số loại / Dải bước ren: 40 loại / 0.4–14mm
- Ren D.P. – Số loại / Dải: 21 loại / 8–44 D.P.
- Ren M.P. – Số loại / Dải: 18 loại / 0.3–3.5 M.P.
- Lượng tiến dao dọc: 0.04–1.0mm/vòng (0.0015–0.04 inch)
- Lượng tiến dao ngang: 0.02–0.5mm/vòng (0.00075–0.02 inch)
- Đường kính ụ động: Ø76mm (3 inch)
- Hành trình ụ động: 165mm (6.5 inch)
- Côn ụ động: MT. No. 5
- Động cơ trục chính: AC 7.5kW (10HP), Biến tần 11.25kW (15HP)
- Bơm bôi trơn hộp trục chính cưỡng bức: 1/4 HP
- Bơm dung dịch làm mát: 1/8 HP
- Khối lượng tịnh (xấp xỉ): 2650 kg
- Kích thước đóng gói (D x R x C): 4624mm (182 inch) x 1120mm (44.1 inch) x 1900mm (74.8 inch)
Điểm nổi bật về kết cấu và công nghệ
Máy tiện vạn năng AHL-18120V được SUN MASTER thiết kế với nhiều cải tiến kỹ thuật vượt trội so với các dòng máy tiện thông thường cùng phân khúc:
- Hệ bôi trơn tự động hộp trục chính kết hợp bình chứa dầu ngoài giúp làm mát dầu liên tục, kéo dài tuổi thọ ổ trục và duy trì độ chính xác gia công lâu dài.
- Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, đảm bảo độ bền và khả năng chịu tải trọng nặng trong điều kiện sản xuất liên tục.
- Lớp phủ Turcite B giữa băng máy và bàn xe dao giúp giảm ma sát, tăng độ nhạy của bàn dao và hạn chế mài mòn theo thời gian.
- Đường kính lỗ trục chính Ø80mm – tiêu chuẩn trên toàn bộ dòng AHL – cho phép đưa phôi thanh có tiết diện lớn qua trục, mở rộng phạm vi ứng dụng.
- Mức độ ồn cực thấp nhờ kết cấu hộp số được gia công chính xác và hệ thống bôi trơn đầy đủ.
- Phanh dừng bằng chân tích hợp giúp thao tác dừng máy nhanh chóng, an toàn cho người vận hành.
- Bơm và hệ thống dung dịch làm mát tích hợp sẵn sàng sử dụng ngay khi lắp đặt.
- Toàn bộ thân máy đúc được xử lý ủ khử ứng suất đúng quy trình, ngăn ngừa biến dạng trong quá trình sử dụng lâu dài.
- Đáp ứng tiêu chuẩn CE theo yêu cầu, phù hợp cho xuất khẩu hoặc các dự án có yêu cầu chứng nhận quốc tế.
Phụ kiện tiêu chuẩn đi kèm
Khi nhận máy, khách hàng sẽ được trang bị đầy đủ bộ phụ kiện tiêu chuẩn gồm:
- Mặt bích mâm cặp 12 inch
- Mũi tâm côn MT. No. 5
- Mũi tâm côn MT. No. 5 đầu hợp kim carbide
- Ống lót trục chính MT. No. 7
- Tấm kê chỉnh cân bằng máy (8–10 miếng)
- Bộ dao tiện và hộp đựng dụng cụ
- Tài liệu hướng dẫn vận hành và danh mục phụ tùng
- Đèn chiếu sáng vùng gia công
- Tấm chắn dung dịch làm mát toàn bộ chiều dài máy
Ứng dụng thực tế trong gia công cơ khí
Với khoảng cách chống tâm 3000mm và khả năng tiện phôi đường kính lên đến Ø710mm qua khoét băng, máy tiện cơ AHL-18120V phù hợp với nhiều lĩnh vực gia công đòi hỏi chi tiết khổ lớn:
- Tiện trục truyền động, trục bơm, trục vít tải trong ngành công nghiệp nặng
- Gia công con lăn, tang trống cho hệ thống băng tải, máy cán
- Sửa chữa, phục hồi các chi tiết máy công trình, thiết bị khai thác
- Gia công xi lanh thủy lực, piston cỡ lớn
- Tiện ren nhiều hệ (hệ mét, Whitworth, D.P., M.P.) phục vụ chế tạo và sửa chữa đa dạng
Các dòng máy tiện vạn năng SUN MASTER liên quan
Ngoài AHL-18120V, MAZAKO còn phân phối nhiều model máy tiện ren vít vạn năng SUN MASTER khác phù hợp với từng quy mô xưởng và yêu cầu gia công cụ thể. Bạn có thể tham khảo thêm:

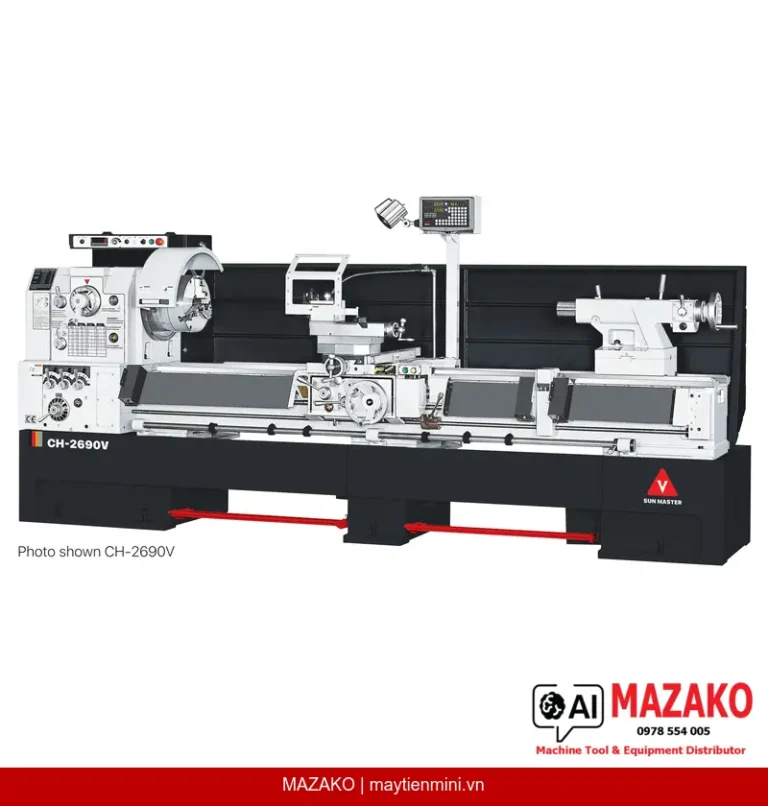

- Máy tiện vạn năng CH-2690V – dòng máy tiện cơ khoảng cách chống tâm 2286mm
