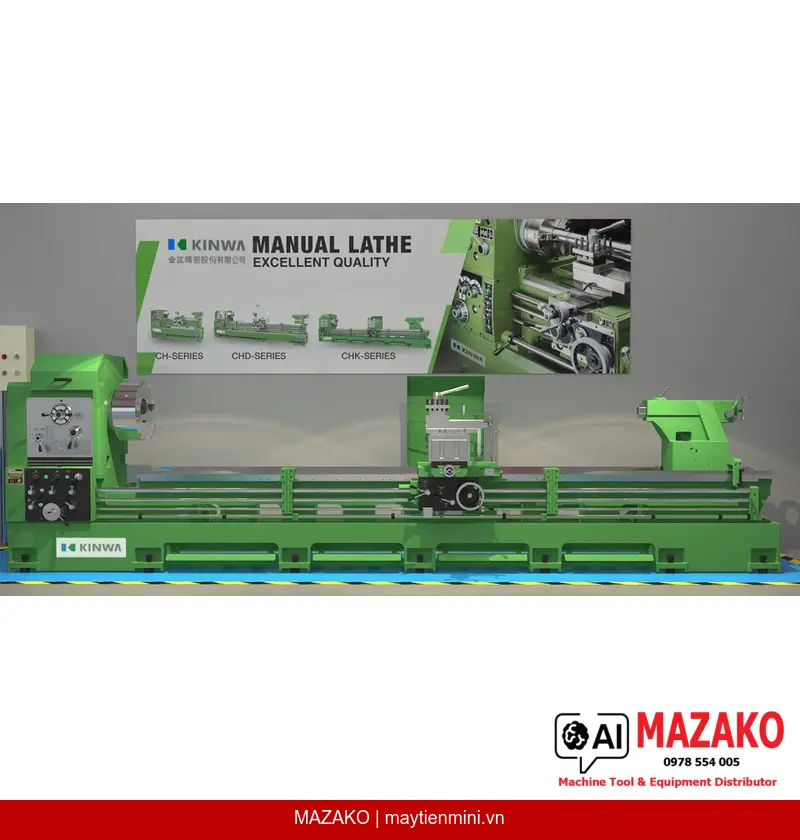

Trong lĩnh vực gia công cơ khí hạng nặng, việc lựa chọn một chiếc máy tiện đủ mạnh, đủ cứng vững và đủ chính xác là yếu tố then chốt quyết định chất lượng sản phẩm. Máy tiện vạn năng hạng nặng CHK-1020×4000 do KINWA sản xuất – được MAZAKO phân phối chính thức với tư cách Tổng đại lý tại Việt Nam – là lựa chọn hàng đầu cho các xưởng chế tạo máy, nhà máy đóng tàu, gia công trục truyền động lớn và các chi tiết cơ khí có đường kính vượt trội.
Thiết kế băng máy và kết cấu tổng thể
Máy tiện cơ CHK-1020×4000 được thiết kế với băng máy dạng “V” kép, giúp tăng độ chính xác khi tiện và đảm bảo độ thẳng của bề mặt gia công. Kết cấu băng máy có độ cứng vững cao, kết hợp với hệ thống bu-lông nền được gia cố, giúp máy ổn định tối đa trong suốt quá trình cắt gọt – đặc biệt quan trọng khi gia công các chi tiết nặng, đường kính lớn.
Đầu máy và cơ cấu truyền động
Đầu máy của dòng CHK sử dụng cơ cấu thay đổi tốc độ kiểu cam, giúp giảm tiếng ồn khi vận hành. Ổ trục chính được lắp vòng bi chất lượng cao từ các thương hiệu Nhật Bản, châu Âu và Mỹ, mang lại độ êm ái và giảm rung động đáng kể trong quá trình gia công.
Máy tiện ren vít vạn năng CHK-1020×4000 được trang bị motor công suất lớn, phù hợp cho các ca sản xuất liên tục với phôi nặng và yêu cầu cắt gọt sâu.
Thông số kỹ thuật chi tiết
Thông số gia công chính
- Đường kính tiện qua băng máy: Ø1020 mm
- Đường kính tiện qua hầu máy: Ø1290 mm
- Đường kính qua bàn dao ngang: Ø770 mm
- Đường kính tiện tối đa: 770 mm
- Độ rộng hầu máy (trước mâm hoa): 265 mm
- Khoảng cách chống tâm: MT5: 4500 mm / MT6: 4430 mm
- Độ rộng băng máy tiện: 560 mm
Trục chính
- Đường kính lỗ trục chính: 105 mm (4″) / 153 mm (6″)
- Kiểu mũi trục chính: A2-8 / A2-11 / D1-11
- Tốc độ trục chính: 15–1000 R.P.M. (4P) / 10–700 R.P.M. (6P)
- Số cấp tốc độ: 12 cấp
- Côn trong lỗ trục chính: Ø105 – MT7 x MT5 / Ø153 – MT7 x MT6
Bàn dao và hành trình
- Hành trình trượt bàn dao dọc: 230 mm
- Hành trình trượt bàn dao ngang: 510 mm
- Bước tiến dao dọc: 0,05–0,7 mm/vòng
- Bước tiến dao ngang: 0,025–0,35 mm/vòng
- Tốc độ chạy nhanh trục X: 1,8 m/phút / Trục Z: 3,7 m/phút
Khả năng tiện ren
- Khả năng tiện ren hệ Anh: 2–28 ren/inch (D.P. 4–56)
- Khả năng tiện ren hệ Mét: 0,8–14 mm/ren (M.P. 0,4–7)
- Vít me: 45 mm (1 3/4″) x 2 TPI, P12 mm, 4 TPI, P6 mm
Ụ động
- Đường kính nòng Ụ động: Ø125 mm
- Hành trình nòng Ụ động: 270 mm
- Côn nòng Ụ động: MT6
Ụ chống tâm của dòng CHK được cải tiến đặc biệt về cơ cấu hãm, tăng cường độ ổn định khi gia công trục có chiều dài và đường kính lớn. Người dùng có thể lựa chọn côn nòng MT5 hoặc MT6 tùy theo yêu cầu ứng dụng.
Động lực và làm mát
- Công suất motor trục chính: 20 HP (6P) / 25 HP (4P)
- Công suất motor tưới nguội: 1/8 HP
Phụ kiện tiêu chuẩn đi kèm
- Mâm cặp 3 chấu 12″ kèm mặt bích lắp mâm cặp (lỗ Ø105)
- Mâm cặp 3 chấu 16″ kèm mặt bích lắp mâm cặp (lỗ Ø153)
- Đế cân bằng máy
- Hộp dụng cụ cơ bản
- Luy nét cố định 90–300 mm
- Bơm tưới nguội
- Cữ chặn tự động bàn xe dao (đa vị trí)
- Bàn xe dao nhanh 4 chiều
- Thắng từ trục chính
- Đèn làm việc dạng LED
Toàn bộ máy tiện vạn năng hạng nặng dòng CHK đều đạt tiêu chuẩn an toàn TS Mark của Đài Loan, đảm bảo an toàn cho người vận hành trong mọi điều kiện sản xuất.
Phụ kiện tùy chọn theo yêu cầu
- Luy nét di động
- Mâm hoa 32″
- Cữ chặn tự động bàn xe dao (vi chỉnh)
- Đồ gá tiện Côn
- Mâm cặp 3 chấu / Mâm cặp 4 chấu không tự định tâm
- Luy nét cố định 290–500 mm / 400–700 mm
- Vỏ máy toàn bộ
- Thước quang 2 trục
- Mũi chống tâm cố định (2 cái)
- Ổ dao sau
- Đầu kẹp mũi khoan tâm trên ụ động
- Ổ thay dao nhanh
- Đồ gá mài
Ứng dụng thực tế
Máy tiện cơ CHK-1020×4000 phù hợp với nhiều lĩnh vực gia công đòi hỏi năng lực cắt gọt mạnh mẽ: gia công trục cán, trục truyền động công nghiệp nặng, bánh đà lớn, xi lanh thủy lực, và các chi tiết cơ khí đặc chủng trong ngành đóng tàu, khai thác khoáng sản, chế tạo thiết bị công nghiệp. Với đường kính tiện qua hầu máy lên đến Ø1290 mm, máy đáp ứng được những phôi có kích thước vượt ngoài phạm vi của các máy tiện thông thường.
Nếu bạn đang tìm kiếm giải pháp cho các chi tiết có kích thước nhỏ hơn, MAZAKO còn cung cấp máy tiện vạn năng hạng nặng CHK-860×2000 – phù hợp cho xưởng có không gian và tải trọng gia công vừa phải. Bên cạnh đó, dòng máy tiện vạn năng tầm trung như máy tiện vạn năng CHD-660×4000 và máy tiện vạn năng CHD-560×2300 cũng là những lựa chọn đáng cân nhắc cho các xưởng cơ khí có nhu cầu gia công đa dạng với chi phí đầu tư hợp lý hơn.
Với vai trò là Tổng đại lý chính thức của KINWA tại Việt Nam, MAZAKO cam kết cung cấp máy chính hãng, hỗ trợ kỹ thuật chuyên sâu và dịch vụ bảo hành đầy đủ. Liên hệ MAZAKO để được tư vấn lựa chọn model phù hợp nhất với nhu cầu sản xuất của bạn.
