Máy Tiện Vạn Năng AHL-1840 – Sức Mạnh Gia Công Phôi Lớn Từ SUN MASTER
Trong các xưởng chế tạo máy, gia công kết cấu cơ khí hạng nặng hay sản xuất trục truyền động kích thước lớn, lựa chọn máy tiện đủ công suất và độ cứng vững luôn là yếu tố then chốt. Máy tiện vạn năng AHL-1840 do SUN MASTER (Shun Chuan Precision Machinery, Đài Loan) sản xuất – phân phối chính thức tại Việt Nam bởi MAZAKO với tư cách Tổng đại lý – được thiết kế để đáp ứng chính xác yêu cầu đó: gia công phôi có đường kính lớn, chiều dài đáng kể, với độ chính xác và độ bền dài hạn.
Ứng Dụng Thực Tế Trong Gia Công Cơ Khí
Máy tiện cơ AHL-1840 phù hợp với nhiều dạng công việc gia công điển hình trong công nghiệp:
- Tiện trục truyền động, trục bơm, trục động cơ kích thước lớn.
- Gia công phôi đúc gang, thép kết cấu tại các xưởng chế tạo máy và bảo dưỡng thiết bị công nghiệp.
- Tiện ren nhiều hệ – hệ Anh, hệ MET, hệ D.P., hệ M.P. – phục vụ sản xuất chi tiết tiêu chuẩn lẫn đặc chủng.
- Gia công mặt đầu, khoan tâm, tiện côn trên các chi tiết có đường kính và chiều dài vượt tầm máy tiện thông thường.
Đặc Điểm Kết Cấu Nổi Bật
SUN MASTER xây dựng dòng máy tiện ren vít vạn năng này trên nền tảng kết cấu cơ khí chắc chắn, xử lý nhiệt kỹ lưỡng để đảm bảo tuổi thọ và độ ổn định lâu dài:
- Toàn bộ thân máy được đúc gang xám, qua quá trình ủ khử ứng suất đúng chuẩn, hạn chế biến dạng trong quá trình sử dụng.
- Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, kéo dài tuổi thọ bề mặt trượt.
- Lớp phủ Turcite B (vật liệu chống ma sát băng trượt) được áp dụng giữa băng máy và bàn xe dao, giúp chuyển động êm, chính xác và giảm mài mòn.
- Trang bị ly hợp đĩa cơ khí cho chiều thuận và chiều nghịch – vận hành linh hoạt, an toàn.
- Hệ thống bôi trơn cưỡng bức tự động cho đầu máy kết hợp bình chứa dầu ngoài giúp làm mát dầu hiệu quả.
- Mức độ ồn rất thấp, phù hợp môi trường sản xuất yêu cầu kiểm soát tiếng ồn.
- Tích hợp bơm tưới nguội và bàn đạp phanh chân tiện lợi trong thao tác.
- Đáp ứng tiêu chuẩn CE theo yêu cầu.
Thông Số Kỹ Thuật Máy Tiện AHL-1840
Kích Thước Gia Công
- Đường kính tiện qua băng máy: Ø460 mm (18.11 inch)
- Đường kính tiện qua hậu máy: Ø710 mm (27.95 inch)
- Đường kính qua bàn dao ngang: Ø298 mm (11.73 inch)
- Khoảng cách chống tâm: 1000 mm (40 inch)
- Độ rộng băng máy tiện: 345 mm (13.58 inch)
- Độ rộng hậu máy: 250 mm (9.84 inch)
Trục Chính
- Đầu trục chính, côn trong trục chính: D1-8, MT. No. 7
- Ống lót trục chính: MT. No. 7 × MT. No. 5
- Đường kính lỗ trục chính: Ø80 mm (3.149 inch)
- Tốc độ trục chính: 16 cấp tốc độ / 20–1600 R.P.M.
- Số cấp tốc độ: Ly hợp đĩa cơ khí chiều thuận/nghịch – Dải bạc (20, 65, 210, 670 R.P.M.), Dải đỏ (35, 115, 380, 1200 R.P.M.)
Bàn Xe Dao & Bàn Dao
- Chiều dài băng máy / Chiều rộng bàn xe dao: 543 mm (21.37 inch) / 542 mm (21.33 inch)
- Hành trình trượt bàn dao ngang: 272 mm (10.7 inch)
- Hành trình trượt bàn dao dọc: 135 mm (5.31 inch)
Khả Năng Tiện Ren
- Khả năng tiện ren hệ Anh: 38 ren / 2–72 T.P.I.
- Khả năng tiện ren hệ MET: 40 ren / 0.4–14 mm
- Khả năng tiện ren hệ D.P: 21 ren / 8–44 D.P.
- Khả năng tiện ren hệ M.P: 18 ren / 0.3–3.5 M.P.
Bước Tiến Dao
- Bước tiến dao dọc: 0.04–1.0 mm (0.0015–0.04 inch)
- Bước tiến dao ngang: 0.02–0.5 mm (0.00075–0.02 inch)
Ụ Động
- Đường kính nòng ụ động: Ø76 mm (3 inch)
- Hành trình nòng ụ động: 165 mm (6.5 inch)
- Côn nòng ụ động: MT. No. 5
Động Cơ
- Công suất motor trục chính: 10 HP
- Motor bôi trơn cưỡng bức đầu máy: 1/4 HP
- Công suất motor tưới nguội: 1/8 HP
Trọng Lượng & Kích Thước Đóng Gói
- Trọng lượng tịnh (Net): khoảng 2.000 kg
- Trọng lượng cả bao bì (Gross): khoảng 2.140 kg
- Kích thước đóng gói (D × R × C): 2535 mm × 1120 mm × 1900 mm
Phụ Kiện Tiêu Chuẩn Đi Kèm
- Mặt bích lắp mâm cặp 12 inch
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim carbide
- Ống lót trục chính MT. No. 7
- Đế cân bằng máy (8–10 chiếc)
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành
- Đèn làm việc dạng Halogen
- Vỏ máy che toàn bộ chiều dài
Các Dòng Máy Tiện Vạn Năng SUN MASTER Liên Quan
Ngoài model AHL-1840, MAZAKO – Tổng đại lý chính thức SUN MASTER tại Việt Nam – còn cung cấp nhiều dòng máy tiện cơ khác phù hợp với từng quy mô xưởng và yêu cầu gia công:
- Máy tiện vạn năng AHL-1840V – phiên bản tốc độ vô cấp điện tử

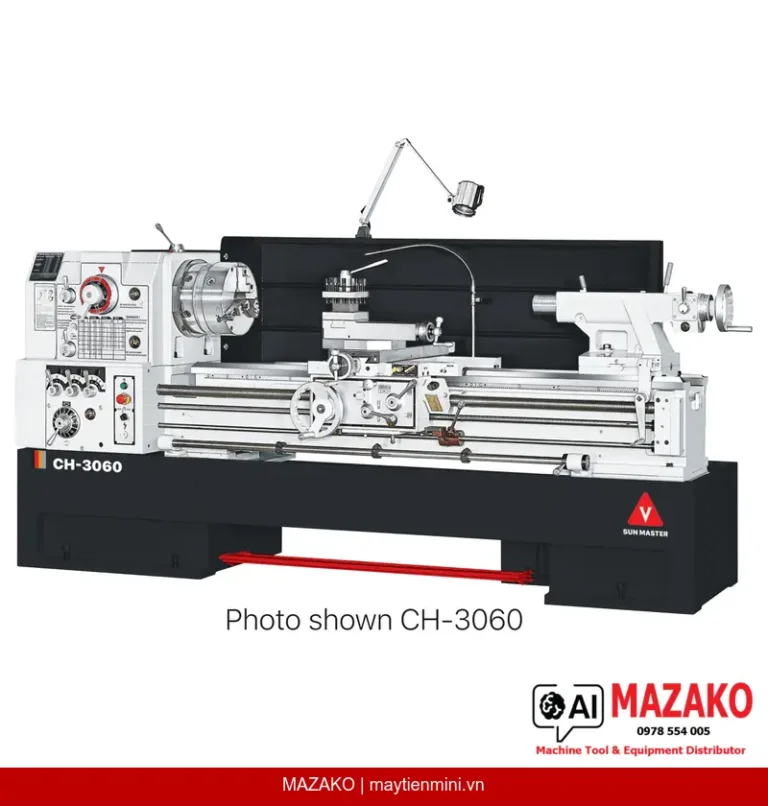

- Máy tiện ren vít vạn năng CH-22160 – khoảng cách chống tâm lớn, phù hợp gia công chi tiết dài
- Máy tiện cơ AHL-2280 – công suất cao, đường kính tiện vượt trội cho phôi hạng nặng
- Máy tiện vạn năng RML-1430 – lựa chọn gọn nhẹ, linh hoạt cho xưởng cơ khí vừa và nhỏ
Để được tư vấn chi tiết về thông số, báo giá và chính sách hỗ trợ kỹ thuật cho máy tiện vạn năng SUN MASTER, quý khách vui lòng liên hệ trực tiếp với MAZAKO – đơn vị phân phối ủy quyền chính thức tại Việt Nam.
