Trong các xưởng cơ khí chế tạo yêu cầu cắt phôi kim loại kích thước lớn với độ chính xác cao, việc chọn đúng máy cưa vòng là yếu tố then chốt quyết định năng suất và chi phí vận hành. Máy cưa vòng COSEN SH-8580D – dòng hai trụ bán tự động hạng nặng – được thiết kế để đáp ứng chính xác nhu cầu đó: cắt phôi tròn, vuông, chữ nhật cỡ lớn trong môi trường sản xuất liên tục, đòi hỏi độ bền và hiệu quả lâu dài.

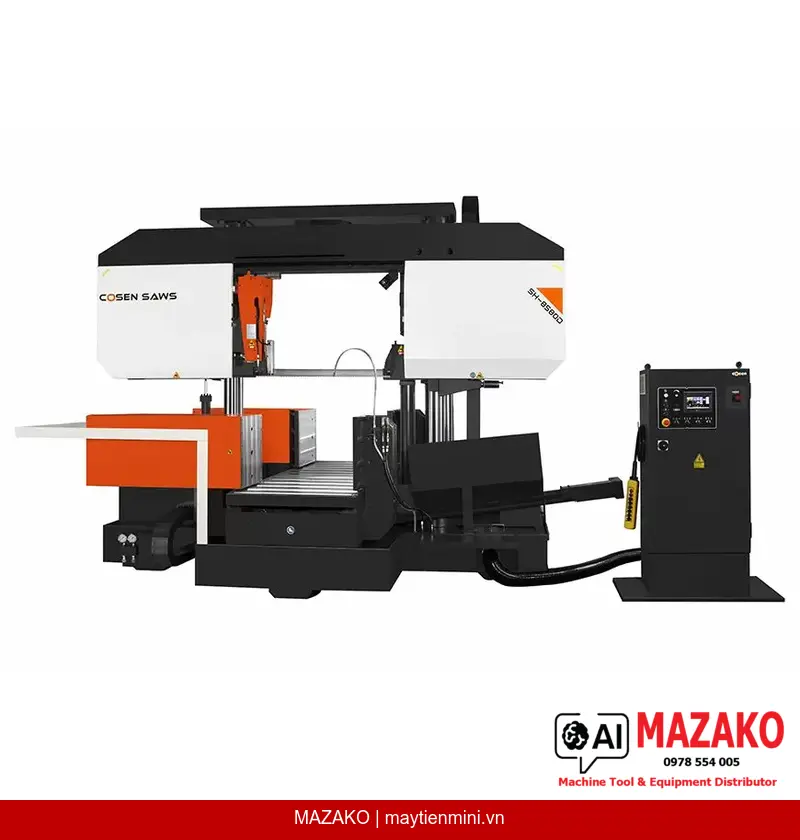

Tổng quan máy cưa vòng COSEN SH-8580D
COSEN – thương hiệu máy cưa hàng đầu Đài Loan, thành lập năm 1976, được U.S. Metal Center News bình chọn là thương hiệu thiết bị cưa số 1 các năm 2015, 2022, 2023 và 2024 – đã phát triển dòng SH-8580D với kết cấu hai trụ (double column) vững chắc, hướng đến các ứng dụng cắt phôi hạng nặng trong ngành gia công cơ khí, chế tạo máy và kết cấu thép. MAZAKO là Tổng đại lý chính thức của COSEN tại Việt Nam, phân phối và hỗ trợ kỹ thuật toàn diện cho dòng máy này.
Năng lực cắt và thông số kỹ thuật nổi bật
Máy cưa vòng SH-8580D xử lý được nhiều dạng phôi kim loại với kích thước lớn:
- Đường kính tròn tối đa: 800 mm
- Cạnh vuông tối đa: 800 mm
- Kích thước chữ nhật tối đa (H x W): 800 x 850 mm
Tốc độ lưỡi cưa điều chỉnh vô cấp từ 15 đến 88 m/min nhờ hệ thống biến tần (inverter), cho phép tối ưu thông số cắt theo từng loại vật liệu mà không cần thay puly hay bánh răng. Kích thước lưỡi cưa 8.300 x 67 x 1,6 mm phù hợp với tải trọng cắt hạng nặng. Công suất motor lưỡi cưa được trang bị ở mức 10 HP (7,5 kW) hoặc 15 HP (11 kW) tùy cấu hình, đảm bảo lực cắt ổn định qua từng ca sản xuất.
Kết cấu cơ khí và hệ thống dẫn động
Khung máy hai trụ kết hợp hộp số thiết kế chịu áp lực ngang cao giúp loại bỏ biến dạng nhiệt trong quá trình cắt kéo dài – đây là yếu tố quan trọng để duy trì độ thẳng của mạch cắt khi gia công phôi lớn. Các cánh tay dẫn hướng lưỡi cưa được dẫn động thủy lực, làm từ gang đúc, điều chỉnh chính xác theo tiết diện phôi.
Dẫn hướng lưỡi cưa sử dụng hợp kim carbide vonfram có thể thay thế (interchangeable tungsten carbide), kết hợp vòng bi, tăng cường độ đỡ lưỡi và kéo dài tuổi thọ lưỡi cưa đáng kể so với dẫn hướng thông thường.
Hệ thống căng lưỡi và vệ sinh lưỡi cưa
Lực căng lưỡi cưa được kiểm soát hoàn toàn bằng thủy lực tự động, duy trì trong dải 2.500–2.700 kg/cm² (dung sai +100 đến +150 kg/cm²). Hệ thống này tích hợp tính năng phát hiện đứt lưỡi tự động, dừng máy ngay khi lưỡi cưa gặp sự cố – bảo vệ phôi, máy và người vận hành.
Vệ sinh lưỡi cưa thực hiện qua bàn chải dây thép dẫn động bằng motor đồng bộ, giữ lưỡi sạch mạt kim loại liên tục trong suốt quá trình cắt, duy trì hiệu quả cắt và tuổi thọ lưỡi.
Ê Tô kẹp phôi và hệ thống nạp phôi
Máy trang bị Ê Tô trước và sau đúc bằng gang, dẫn động thủy lực. Thiết kế hàm Ê Tô chia đôi (split vise jaw) giúp giảm ba via tại mặt cắt, cải thiện chất lượng bề mặt phôi sau khi cắt. Khả năng kẹp tối thiểu đạt 155 mm, chiều dài đoạn dư phía trước 30 mm và phía sau 55 mm – tối ưu hóa lượng vật liệu tận dụng được.
Hành trình nạp phôi lặp (Feeding Multiple Stroke) lên đến 99 m, phù hợp cho các lệnh cắt hàng loạt theo chiều dài định sẵn mà không cần can thiệp thủ công liên tục.
Hệ thống làm mát và thủy lực
Hệ thống dung dịch làm mát điều chỉnh được (adjustable flood coolant) đảm bảo nhiệt độ lưỡi cưa và phôi luôn trong ngưỡng an toàn. Bồn chứa dầu thủy lực dung tích 100 L và bồn chứa dung dịch làm mát 150 L đáp ứng nhu cầu vận hành liên tục trong ca dài. Công suất bơm thủy lực 3 HP (2,2 kW), bơm dung dịch làm mát 1/4 HP (0,18 kW).
Hệ thống van kép điều chỉnh áp lực nạp và tốc độ nạp phôi độc lập nhau, cho phép tối ưu thông số cắt theo từng loại vật liệu và tiết diện phôi khác nhau.
Thông số lắp đặt và vận chuyển
- Chiều cao bàn máy: 630 mm
- Diện tích lắp đặt (L x W x H): 2.140 x 4.313 x 2.870 mm
- Khối lượng máy: 6.000 kg
- Khối lượng đóng kiện: 6.027 kg
Với khối lượng và kích thước này, SH-8580D phù hợp cho các xưởng sản xuất có mặt bằng rộng và hệ thống cẩu nâng đủ tải – tiêu biểu trong các nhà máy chế tạo kết cấu thép, gia công phôi lớn hoặc cắt thép hình khổ lớn.
Các dòng máy cưa vòng COSEN liên quan
Ngoài SH-8580D, MAZAKO còn cung cấp nhiều model máy cưa vòng COSEN phù hợp với các nhu cầu khác nhau:
- Máy cưa vòng hai trụ bán tự động COSEN SH-1010W – năng lực cắt lớn hơn, phù hợp phôi siêu trường.
- Máy cưa vòng tự động lập trình góc kép COSEN M8 – cắt góc nghiêng hai chiều, tự động hóa cao cho sản xuất hàng loạt.
- Máy cưa vòng đứng bàn di chuyển COSEN SVT-2530H – giải pháp cắt linh hoạt dạng đứng cho xưởng cơ khí đa dạng phôi.
- Máy cưa vòng đứng tự động COSEN AV-2026NC – dạng đứng tự động với hệ điều khiển lập trình NC, phù hợp gia công chính xác.
Kết luận
Máy cưa vòng COSEN SH-8580D là lựa chọn đáng tin cậy cho các xưởng gia công cơ khí hạng nặng cần cắt phôi kim loại kích thước lớn với độ chính xác cao, chi phí trên mỗi mạch cắt thấp và độ bền vận hành lâu dài. Kết cấu hai trụ vững chắc, hệ thống thủy lực toàn diện và các tính năng tự động hóa bán phần giúp giảm thiểu sự can thiệp của người vận hành trong suốt ca sản xuất. Liên hệ MAZAKO để được tư vấn cấu hình phù hợp và báo giá chính thức.
