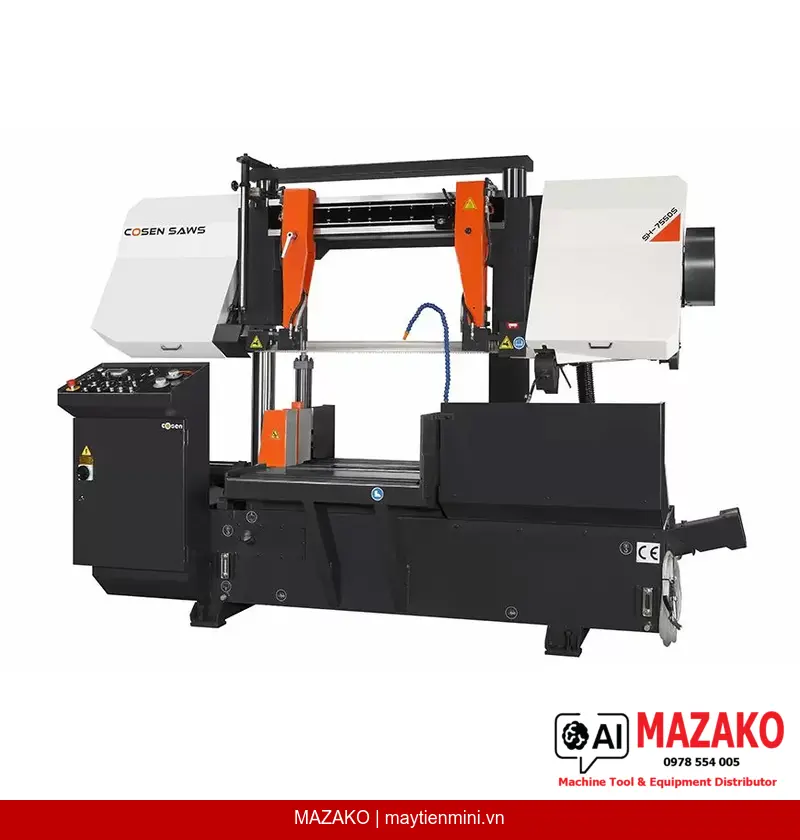

Máy cưa vòng COSEN SH-7550S – Giải pháp cắt kim loại hạng nặng cho xưởng cơ khí
Trong các xưởng chế tạo, gia công cơ khí quy mô lớn, yêu cầu cắt phôi thép hình, thép tròn, thép vuông hay phôi chữ nhật kích thước lớn đòi hỏi máy móc có độ bền cơ học cao, vận hành ổn định và chi phí cắt thấp. Máy cưa vòng COSEN SH-7550S – dòng bán tự động hai trụ hạng nặng – được thiết kế để đáp ứng chính xác những yêu cầu đó, với khả năng cắt phôi tròn/vuông lên đến 500 mm và phôi chữ nhật đến 500 × 750 mm.
Thông số kỹ thuật nổi bật của máy cưa vòng SH-7550S
Dưới đây là các thông số kỹ thuật chính của COSEN SH-7550S, giúp kỹ sư và người mua dễ dàng đánh giá sự phù hợp với nhu cầu sản xuất thực tế:
- Đường kính tròn tối đa: 500 mm (19,6 in.)
- Cạnh vuông tối đa: 500 mm (19,6 in.)
- Kích thước chữ nhật tối đa (H × W): 500 × 750 mm (19,6 × 29,5 in.)
- Cắt theo bó – kẹp trên phía trước: Rộng 250–460 mm, cao 130–235 mm
- Tốc độ lưỡi cưa: 15–85 m/min (biến tần vô cấp)
- Kích thước lưỡi cưa (L × W × T): 6.040 × 54 × 1,6 mm
- Lực căng lưỡi cưa: Thủy lực tự động, 2.300–2.400 kg/cm², tích hợp phát hiện gãy lưỡi
- Dẫn hướng lưỡi cưa: Hợp kim cứng tungsten carbide, thay thế được
- Vệ sinh lưỡi cưa: Bàn chải thép dạng dây, dẫn động bằng motor
- Công suất motor lưỡi cưa: 7,5 HP (5,5 kW)
- Bơm thủy lực: 2 HP (1,5 kW)
- Bơm dung dịch làm mát: 1/4 HP (0,18 kW)
- Bồn chứa dầu thủy lực: 40 L
- Bồn chứa dung dịch làm mát: 85 L
- Phương thức điều khiển kẹp phôi: Thủy lực, xi-lanh hành trình đầy đủ
- Khả năng kẹp tối thiểu: 39 mm (1,5 in.)
- Chiều dài đoạn dư: 15 mm (0,5 in.)
- Hành trình nạp phôi lặp: Tối đa 99 M hoặc 999 in.
- Chiều cao bàn máy: 700 mm (27,5 in.)
- Khối lượng máy: 2.250 kg (4.960 lb)
- Khối lượng đóng kiện: 2.258 kg (4.978 lb)
- Diện tích lắp đặt (L × W × H): 1.396 × 3.243 × 2.098 mm
Tính năng kỹ thuật vượt trội của máy cưa vòng COSEN SH-7550S
COSEN SH-7550S được xây dựng trên nền tảng kết cấu hai trụ thủy lực cứng vững, giúp hạn chế rung động và duy trì độ chính xác cắt ngay cả khi gia công phôi lớn, vật liệu cứng trong môi trường sản xuất liên tục.
Hệ dẫn động lưỡi cưa biến tần
Hộp số được thiết kế chịu áp lực ngang cao, không bị biến dạng nhiệt trong quá trình vận hành dài. Hệ biến tần điều khiển tốc độ lưỡi cưa vô cấp từ 15 đến 85 m/min, cho phép tối ưu hóa tốc độ cắt theo từng loại vật liệu – từ thép mềm đến thép hợp kim cứng.
Hệ thống Ê Tô và kẹp phôi thủy lực
Máy trang bị Ê Tô trước và sau bằng gang đúc, dẫn động thủy lực hoàn toàn. Hàm Ê Tô dạng tách đôi (split vise jaw) giúp giảm bavia trên bề mặt phôi sau khi cắt. Ngoài ra, hệ thống kẹp trên thủy lực (Hydraulic Top Clamp) hỗ trợ cắt theo bó với chiều rộng phôi bó từ 250 đến 460 mm và chiều cao từ 130 đến 235 mm. Bộ điều chỉnh áp suất Ê Tô (Vise Pressure Regulator) cho phép kiểm soát lực kẹp linh hoạt theo từng loại phôi.
Lực căng lưỡi cưa tự động và phát hiện lệch lưỡi
Cơ cấu căng lưỡi cưa tự động bằng thủy lực duy trì lực căng ổn định trong dải 2.300–2.400 kg/cm², đồng thời tích hợp phát hiện gãy lưỡi tức thời. Bộ phát hiện lệch lưỡi cưa (Blade Deviation Detector) giám sát liên tục quỹ đạo lưỡi, cảnh báo sớm khi có sai lệch – bảo vệ phôi và kéo dài tuổi thọ lưỡi cưa.
Hệ thống cấp liệu và điều khiển áp lực cắt kép
Hệ van kép điều chỉnh độc lập áp lực cấp liệu và tốc độ cấp liệu, tối ưu hóa hiệu suất cắt theo từng điều kiện gia công. Cánh tay dẫn hướng lưỡi cưa bằng gang đúc, dẫn động thủy lực, đảm bảo độ ổn định dẫn hướng trong suốt hành trình cắt.
Làm mát và vệ sinh lưỡi cưa
Hệ thống làm mát dạng tưới điều chỉnh được, kết hợp bàn chải thép dạng dây dẫn động bằng motor đồng bộ, giúp làm sạch phoi bám trên lưỡi cưa liên tục – duy trì hiệu quả cắt và kéo dài tuổi thọ lưỡi.
Bàn lăn hạng nặng và kết nối thông minh
Máy đi kèm bàn lăn hạng nặng 2M, hỗ trợ nạp và đỡ phôi dài thuận tiện. Tính năng SMART MACHINE CLOUD SERVICE (CPC Connect) cho phép kết nối máy vào hệ thống giám sát sản xuất từ xa – phù hợp với xu hướng nhà máy thông minh hiện đại.
Ứng dụng thực tế của máy cưa vòng SH-7550S trong sản xuất
Với khả năng cắt phôi tròn/vuông đến 500 mm và phôi chữ nhật đến 500 × 750 mm, COSEN SH-7550S phù hợp với nhiều ứng dụng công nghiệp nặng:
- Cắt phôi thép tròn, thép vuông, thép hình kích thước lớn trong xưởng chế tạo máy
- Cắt phôi theo bó cho dây chuyền sản xuất hàng loạt
- Gia công vật liệu thép hợp kim, thép cứng đòi hỏi tốc độ cắt linh hoạt
- Cắt phôi dài với hành trình nạp phôi lặp lên đến 99 M, giảm thiểu thao tác thủ công
- Môi trường sản xuất liên tục, yêu cầu độ bền máy và chi phí cắt thấp trên mỗi lần cắt
