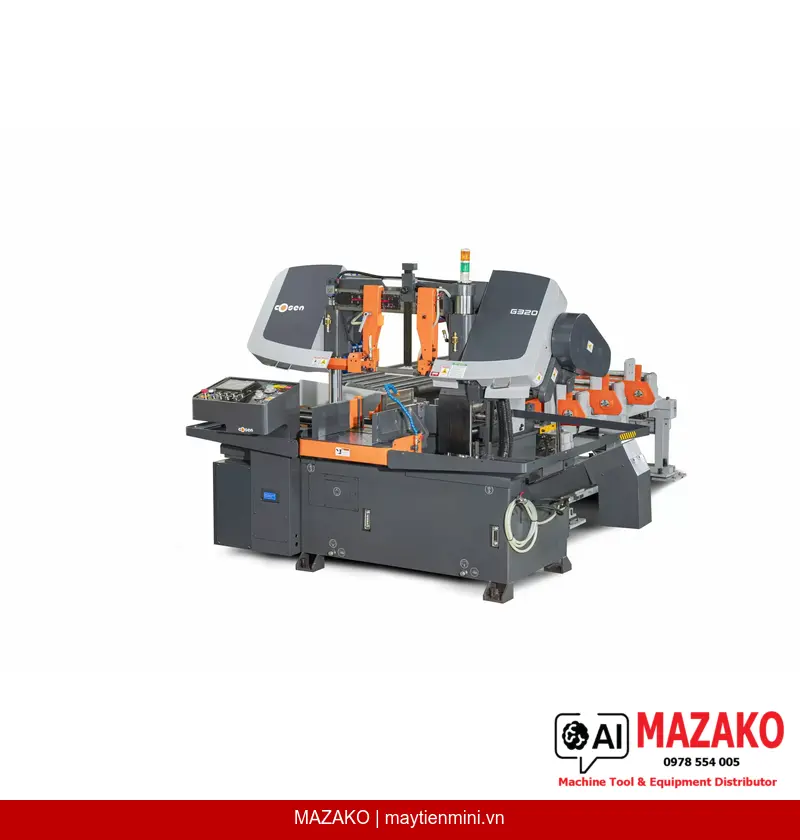

Trong các xưởng gia công kim loại, chế tạo ô tô, hàng không vũ trụ hay kết cấu thép công trình, bài toán cắt phôi liên tục với khối lượng lớn luôn đòi hỏi thiết bị vừa mạnh mẽ vừa thông minh. Máy cưa vòng COSEN G320-ALS200 ra đời để giải quyết đúng bài toán đó: kết hợp thân máy G320 hiệu suất cao với hệ thống nạp phôi tự động ALS200, tạo thành dây chuyền cưa cắt khép kín, giảm thiểu nhân công và duy trì độ chính xác ổn định qua từng mẻ cắt.
Tổng quan hệ thống máy cưa vòng G320-ALS200
G320-ALS200 là giải pháp cưa cắt tự động hóa toàn diện, gồm hai thành phần chính phối hợp liền mạch:
- Thân máy cưa vòng G320: Kết cấu hai trụ cứng vững, giảm rung động và sai số cắt. Hệ thống nạp phôi điều khiển số NC tự động đảm bảo kích thước cắt đồng nhất, hạn chế lãng phí vật liệu. Quản lý tuổi thọ lưỡi cưa thông minh giúp giảm tần suất thay lưỡi, nâng cao hiệu suất vận hành.
- Hệ thống nạp phôi tự động ALS200: Thiết kế nghiêng 3 độ giúp phôi trượt vào vị trí ổn định, tự nhiên. Hệ thống giảm chấn hạn chế va đập và tiếng ồn, kéo dài tuổi thọ thiết bị. Đồng thời hoạt động như băng tải con lăn thép hạng nặng, đỡ phôi cao đến 325mm và rộng đến 380mm.
Năng lực cắt và thông số kỹ thuật nổi bật
Khả năng cắt phôi
- Đường kính tròn tối đa: 325 mm
- Cạnh vuông tối đa: 325 mm
- Kích thước chữ nhật tối đa (H x W): 325 x 380 mm
- Chiều dài đoạn dư: 50 mm — tiết kiệm tối đa nguyên liệu
Hệ thống nạp phôi ALS200
- Sức chứa: 12 thanh Ø50mm / 6 thanh Ø100mm / 3 thanh Ø200mm
- Chiều dài phôi tương thích: đến 4m (Ø50–100mm) hoặc 3,8m (Ø200mm)
- Nạp mỗi lần: 2 thanh Ø100mm hoặc 1 thanh Ø200mm
Lưỡi cưa và truyền động
- Tốc độ lưỡi cưa: 15–100 m/min, điều chỉnh vô cấp qua biến tần
- Kích thước lưỡi cưa: 4.240 x 34 x 1,1 mm
- Lực căng lưỡi cưa: thủy lực tự động, 2.200–2.300 kg/cm², có cảm biến phát hiện gãy lưỡi
- Dẫn hướng lưỡi cưa: hợp kim cứng tungsten carbide thay thế được
- Vệ sinh lưỡi cưa: bàn chải thép tự động
- Công suất motor lưỡi cưa: 5 HP (3,75 kW)
Hệ thống Ê Tô và nạp phôi
- Phương thức điều khiển kẹp phôi: thủy lực, xi-lanh toàn hành trình, NC tự động
- Khả năng kẹp tối thiểu: 0 mm — kẹp được phôi nhỏ nhất
- Áp lực kẹp Ê Tô: 18–28 kg/cm²
- Hành trình nạp phôi đơn: 403 mm
- Hành trình nạp phôi lặp: đến 99 m
Hệ thống phụ trợ
- Bơm thủy lực: 1 HP (0,75 kW) | Bồn chứa dầu thủy lực: 35 L
- Bơm dung dịch làm mát: 1/8 HP (0,09 kW) | Bồn chứa dung dịch làm mát: 75 L
- Chiều cao bàn máy: 800 mm
Kích thước và khối lượng
- Diện tích lắp đặt G320 (D x R x C): 2.237 x 2.407 x 2.243 mm | Khối lượng máy: 1.830 kg
- Diện tích lắp đặt ALS200 (D x R x C): 2.888 x 1.945 x 1.850 mm | Khối lượng máy: 1.786 kg
- Nhiệt độ vận hành: 5–40°C | Độ ẩm: 30–85% (không đọng sương)
Điều khiển thông minh và tính năng tự động hóa
Máy cưa vòng G320-ALS200 được trang bị màn hình cảm ứng HMI 7 inch kết hợp bộ điều khiển lập trình Mitsubishi PLC — cho phép lưu trữ và thực thi đến 100 lệnh cắt độc lập. Các tính năng nổi bật bao gồm:
- Bù bù kerf tự động (Automatic Kerf Compensation) — loại trừ sai số do độ dày lưỡi cưa
- Chức năng “Save-a-Blade” — bảo vệ và kéo dài tuổi thọ lưỡi cưa
- Hệ thống phản hồi lỗi giúp xử lý sự cố nhanh chóng
- Ê Tô kép tự động thu hồi, tấm kẹp không trầy xước phôi
- Ê Tô trước dạng tách đôi (Split Front Vises) linh hoạt với nhiều hình dạng phôi
- Băng tải phoi thủy lực (Hydraulic Chip Conveyor) tự động dọn phoi
- Bộ giảm rung (Vibration Damper), cảm biến độ lệch lưỡi cưa, bộ giải mã chiều cao lưỡi cưa
- Bộ điều chỉnh áp lực Ê Tô và kết nối CPC Connect
Ứng dụng thực tế
Hệ thống máy cưa vòng G320-ALS200 phù hợp với các môi trường sản xuất yêu cầu cắt phôi liên tục, khối lượng lớn:
- Nhà máy gia công kim loại và sản xuất thép
- Sản xuất linh kiện ô tô và công nghiệp hàng không vũ trụ
- Chế tạo máy móc hạng nặng và kết cấu thép công trình
Với khả năng dự trữ đến 12 thanh phôi Ø50mm và nạp phôi hoàn toàn tự động, dây chuyền này giúp xưởng vận hành liên tục mà không cần nhân công đứng máy thường xuyên — giảm chi phí lao động và tăng sản lượng đồng đều.
