COSEN SH-13032: Máy cưa vòng cắt tấm lớn 1300mm

21/07/2026 8 phút đọc 1 lượt xem

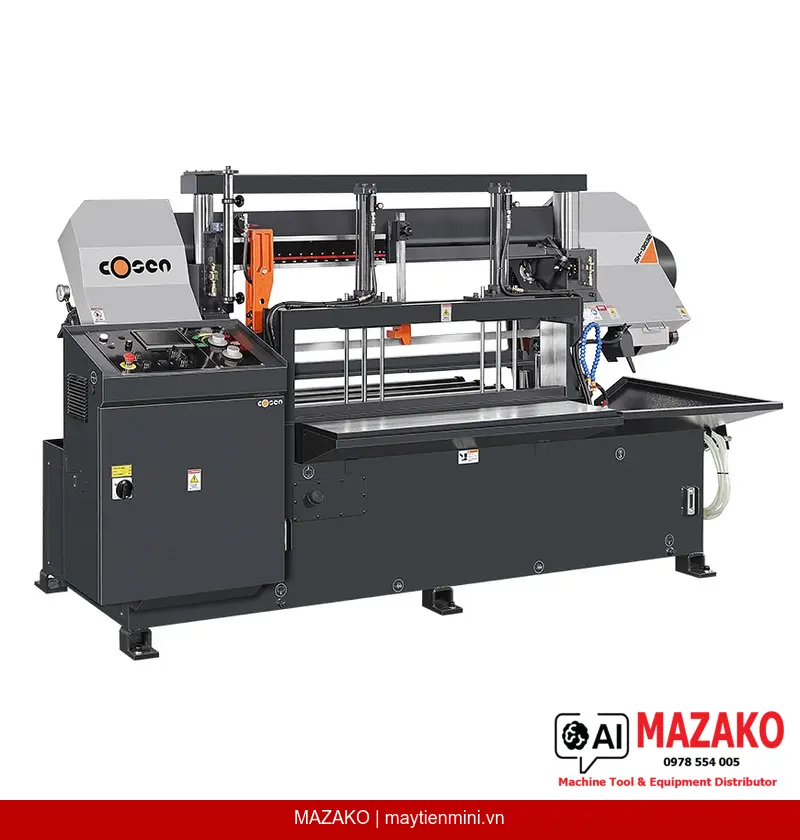

COSEN SH-13032 – Máy cưa vòng hai trụ bán tự động cho vật liệu tấm khổ lớn

Trong các xưởng kết cấu thép, hạ tầng công cộng và gia công cơ khí nặng, nhu cầu cắt tấm grating, tấm ceramic, tấm kim loại đen và kim loại màu khổ lớn đòi hỏi thiết bị có khả năng cắt rộng, kết cấu cứng vững và vận hành ổn định liên tục. Máy cưa vòng COSEN SH-13032 được thiết kế chuyên biệt để đáp ứng đúng yêu cầu đó, với khả năng cắt kích thước chữ nhật tối đa 320 mm (H) × 1.300 mm (W) – một trong những thông số ấn tượng nhất trong phân khúc máy cưa vòng hai trụ kiểu gantry.

Kết cấu máy: Hai trụ tròn nặng, khung gantry vững chắc

SH-13032 sử dụng kiểu kết cấu gantry với hai trụ tròn tiết diện lớn dẫn hướng đầu cưa theo toàn bộ chiều dài hành trình, đảm bảo tiếp xúc liên tục và không bị lệch trục trong suốt chu kỳ cắt. Thanh ngang dạng vòm nối hai trụ giúp tăng cứng vững tổng thể, phù hợp cho vận hành dài hạn trong môi trường công nghiệp tải nặng.

Đầu cưa được thiết kế nghiêng về phía sau, giúp giảm độ xoắn lưỡi cưa giữa bánh đà và dẫn hướng, từ đó giảm ứng suất lưỡi và kéo dài tuổi thọ đáng kể. Hộp số chịu áp cao được thiết kế riêng, chống biến dạng nhiệt khi vận hành liên tục dưới tải công nghiệp.

Thông số kỹ thuật nổi bật của SH-13032

Đường kính tròn tối đa: 320 mm
Cạnh vuông tối đa: 320 mm
Kích thước chữ nhật tối đa (H × W): 320 × 1.300 mm
Cắt theo bó (kẹp trên phía trước): H: 0–320 mm, W: 0–1.300 mm
Tốc độ lưỡi cưa: 20–80 m/min (điều chỉnh vô cấp qua biến tần)
Kích thước lưỡi cưa: 6.200 × 34 × 1,1 mm
Lực căng lưỡi cưa: Thủy lực tự động, 2.200–2.300 kg/cm²
Dẫn hướng lưỡi cưa: Hợp kim cứng tungsten carbide, thay thế được
Vệ sinh lưỡi cưa: Chổi thép đồng bộ
Công suất motor lưỡi cưa: 5 HP (3,7 kW)
Bơm thủy lực: 1 HP (0,75 kW)
Bơm dung dịch làm mát: 1/8 HP (0,09 kW)
Bồn chứa dầu thủy lực: 25 L
Bồn chứa dung dịch làm mát: 45 L
Hành trình nạp phôi lặp: Tối đa 99 m
Chiều cao bàn máy: 775 mm
Khối lượng máy: 2.000 kg
Khối lượng đóng kiện: 2.100 kg
Diện tích lắp đặt (D × R × C): 1.258 × 3.405 × 1.743 mm

Hệ thống điều khiển và tính năng vận hành

Điều chỉnh tốc độ và áp lực cắt

Biến tần tích hợp cho phép điều chỉnh vô cấp tốc độ lưỡi cưa từ 20 đến 80 m/min trực tiếp trên bảng điều khiển phía trước, với màn hình LED hiển thị chính xác. Hệ thống van kép kiểm soát độc lập áp lực nạp phôi và tốc độ nạp phôi, tối ưu điều kiện cắt cho từng loại vật liệu khác nhau.

Hệ thống căng lưỡi và bảo vệ lưỡi cưa

Lực căng lưỡi cưa được điều chỉnh tự động bằng thủy lực khi khởi động và tự động nhả căng khi máy dừng, bảo vệ lưỡi khỏi mỏi kim loại khi không sử dụng. Cảm biến phát hiện gãy lưỡi và trượt lưỡi kích hoạt dừng máy tức thì, bảo vệ an toàn cho người vận hành.

Làm mát và vệ sinh phoi

Dung dịch làm mát được phun tại 4 điểm chiến lược, kết hợp chổi thép đồng bộ để loại bỏ phoi liên tục trong quá trình cắt. Bàn tháo phôi tích hợp hệ thống thu hồi dung dịch làm mát, giữ khu vực làm việc sạch sẽ.

Cảm biến vị trí và tối ưu hóa chu kỳ

Cảm biến chiều cao phôi và bộ loại bỏ khoảng không khí tự động định vị đầu cưa cho lần cắt tiếp theo, giảm thiểu thời gian chạy không tải giữa các chu kỳ. Hành trình nạp phôi lặp lên đến 99 m phù hợp cho sản xuất hàng loạt.

Thiết kế chuyên biệt cho vật liệu tấm grating

Điểm khác biệt của SH-13032 so với các máy cưa vòng hai trụ thông thường là thiết bị kẹp trên chuyên dụng phía trên (overhead clamping device) thay thế hoàn toàn cho Ê Tô kẹp hai bên. Thiết kế này giữ chặt tấm grating và vật liệu tấm phẳng không có bề mặt kẹp truyền thống, đảm bảo cố định an toàn trong suốt chu kỳ cắt. Thanh chặn điều chỉnh được hỗ trợ cắt theo bó phôi thừa.

An toàn và tiện ích vận hành

Toàn bộ dây điện và đường ống thủy lực đi trong ống bảo vệ chuyên dụng
Hệ thống khóa liên động ngăn khởi động khi kẹp chưa đóng hoàn toàn
Nắp che và tấm chắn lưỡi cưa sơn màu cam cảnh báo dễ nhận biết
Thiết bị “clip” lưỡi cưa cho phép một người thay lưỡi nhanh chóng
Đèn chiếu sáng khu vực làm việc tích hợp
Bộ điều khiển ergonomic phía trước, nhãn rõ ràng, dễ thao tác và bảo trì
Kèm theo: lưỡi cưa bi-metal, hộp dụng cụ, đệm cân bằng, chổi thép dự phòng, tài liệu vận hành và phụ tùng

Ứng dụng thực tế

Máy cưa vòng SH-13032 phù hợp cho các môi trường gia công đòi hỏi cắt vật liệu khổ lớn với độ ổn định cao:

Cắt tấm grating thép cho công trình hạ tầng, sàn công nghiệp
Cắt tấm ceramic công nghiệp khổ lớn
Cắt tấm kim loại đen và kim loại màu trong kết cấu thép
Xưởng chế tạo nặng, nhà máy sản xuất yêu cầu hiệu suất cắt liên tục
