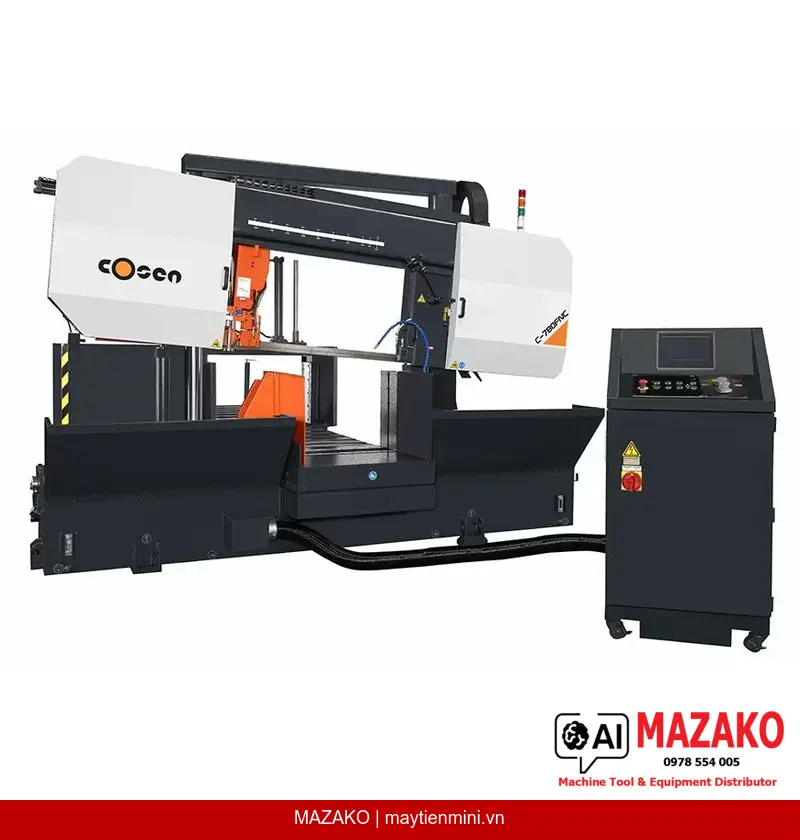

Máy cưa vòng COSEN C-780FNC-3ML – Giải pháp cắt tự động hành trình dài cho xưởng cơ khí
Trong các xưởng gia công cơ khí có nhu cầu cắt phôi dài với khối lượng lớn, việc tự động hóa khâu nạp phôi và lập trình cắt hàng loạt là yếu tố then chốt quyết định năng suất. Máy cưa vòng COSEN C-780FNC-3ML được thiết kế đặc biệt để đáp ứng yêu cầu này: tích hợp hệ điều khiển số SNC-100, cơ cấu nạp phôi servo hành trình đơn lên đến 3.000 mm và khả năng cắt tự động nhiều loại vật liệu như thép tròn, thép vuông, thép chữ nhật, ống, thanh, thép hình góc và nhiều dạng phôi khác.
Hệ điều khiển số SNC-100 – Lập trình linh hoạt, tiết kiệm chi phí vận hành
Điểm nổi bật của C-780FNC-3ML là hệ điều khiển lập trình NC tự động SNC-100 (Smart Numerical Control). Hệ thống này cho phép lập trình sẵn đến 100 công việc cắt khác nhau, bao gồm số lượng và chiều dài từng mẻ cắt. Khi nhập dữ liệu, bộ điều khiển tự động bù trừ lượng mất đi do bề dày lưỡi cưa (kerf), loại bỏ hoàn toàn việc tính toán thủ công số lần nạp phôi – giúp giảm sai số và tăng tốc độ vận hành dây chuyền.
Nhờ công nghệ SNC-100, xưởng sản xuất có thể tiếp cận năng lực điều khiển số tiên tiến mà không cần đầu tư chi phí cao như các hệ thống tự động hóa phức tạp hơn. Máy cũng hỗ trợ kết nối CPC Connect và dịch vụ đám mây thông minh (Smart Machine Cloud Service), tạo điều kiện giám sát và quản lý máy từ xa.
Năng lực cắt và thông số kỹ thuật nổi bật
Khả năng cắt phôi lớn
Máy cưa vòng C-780FNC-3ML sở hữu khung hai trụ cỡ lớn với góc nghiêng lưỡi 5°, cho phép xử lý phôi có kích thước đáng kể:
- Đường kính tròn tối đa: 550 mm
- Cạnh vuông tối đa: 550 mm
- Kích thước chữ nhật tối đa (H × W): 550 × 780 mm
- Cắt theo bó (kẹp trên phía trước): rộng 5–780 mm, cao 35–550 mm
Hệ thống nạp phôi servo tốc độ cao
- Phương thức điều khiển nạp phôi: Servo Control
- Hành trình nạp phôi đơn: 3.000 mm
- Hành trình nạp phôi lặp (cắt nhiều đoạn): lên đến 99 m
- Bàn con lăn tiêu chuẩn 3M hỗ trợ đỡ phôi dài; bàn con lăn 2M bổ sung thêm
Lưỡi cưa và hệ dẫn động
- Tốc độ lưỡi cưa: 23–137 m/min (điều chỉnh vô cấp)
- Kích thước lưỡi cưa: 7.200 × 54 × 1,6 mm
- Công suất motor lưỡi cưa: 10 HP (7,5 kW)
- Lực căng lưỡi cưa: Thủy lực tự động, 2.400–2.600 kg/cm², tích hợp cảm biến phát hiện gãy lưỡi
- Dẫn hướng lưỡi cưa: Hợp kim tungsten carbide thay thế được
- Vệ sinh lưỡi cưa: Bàn chải thép
Ê Tô kẹp phôi và hệ thủy lực
- Phương thức điều khiển kẹp phôi: Thủy lực xi-lanh toàn hành trình, NC tự động
- Khả năng kẹp tối thiểu của Ê Tô: 1 mm
- Bộ điều chỉnh áp lực kẹp và bộ giảm chấn rung tích hợp
- Kẹp trên thủy lực (Hydraulic top clamps) hỗ trợ cắt theo bó
- Công suất bơm thủy lực: 2 HP (1,5 kW) | Bồn chứa dầu thủy lực: 40 L
- Công suất bơm dung dịch làm mát: 1/4 HP (0,18 kW) | Bồn chứa dung dịch làm mát: 85 L
Thông số lắp đặt
- Chiều cao bàn máy: 760 mm
- Diện tích lắp đặt (D × R × C): 4.695 × 4.106 × 2.605 mm
- Khối lượng máy: 5.454 kg | Khối lượng đóng kiện: 5.476 kg
Ứng dụng thực tế trong sản xuất cơ khí
Với hành trình nạp phôi servo 3.000 mm và khả năng lập trình cắt lặp đến 99 m, máy cưa vòng C-780FNC-3ML phù hợp đặc biệt với các xưởng cần cắt hàng loạt phôi thép dài: thép cây, thép ống, thép hình, thép tấm dạng thanh. Hệ thống bàn con lăn tiêu chuẩn đi kèm giúp đỡ và dẫn hướng phôi dài ổn định trong suốt quá trình cắt tự động, giảm thiểu sự can thiệp của người vận hành.
