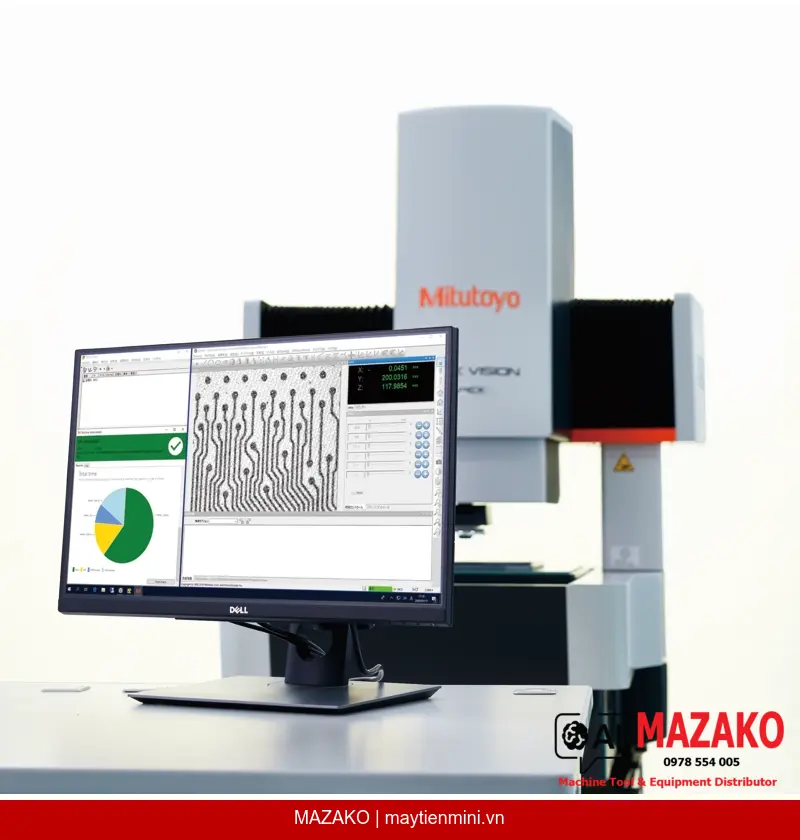

QVPAK là phần mềm đo lường chuyên dụng của Mitutoyo, được thiết kế để điều khiển đồng thời nhiều loại cảm biến trên hệ thống đo vision, bao gồm cảm biến hình ảnh, đầu dò tiếp xúc (Touch Probe), thiết bị quét liên tục và các đầu dò đặc biệt UMAP hoặc LNP. QVPAK là giải pháp phần mềm toàn diện cho phòng QC/QA trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
QVPAK điều khiển đồng thời cảm biến vision, Touch Probe, thiết bị quét liên tục và đầu dò UMAP/LNP, tích hợp linh hoạt trên một nền tảng phần mềm duy nhất.
Các thuật toán toán học mạnh mẽ hỗ trợ phát hiện cạnh khó bằng bộ lọc nhiễu (tương tự bộ lọc hình thái học) và các công cụ phát hiện nâng cao có tính đến kết cấu bề mặt chi tiết đo.
Easy Editor cung cấp giao diện thân thiện giúp lập trình và chỉnh sửa chương trình đo chi tiết nhanh chóng, phù hợp cả người dùng lập trình lẫn vận hành sản xuất.

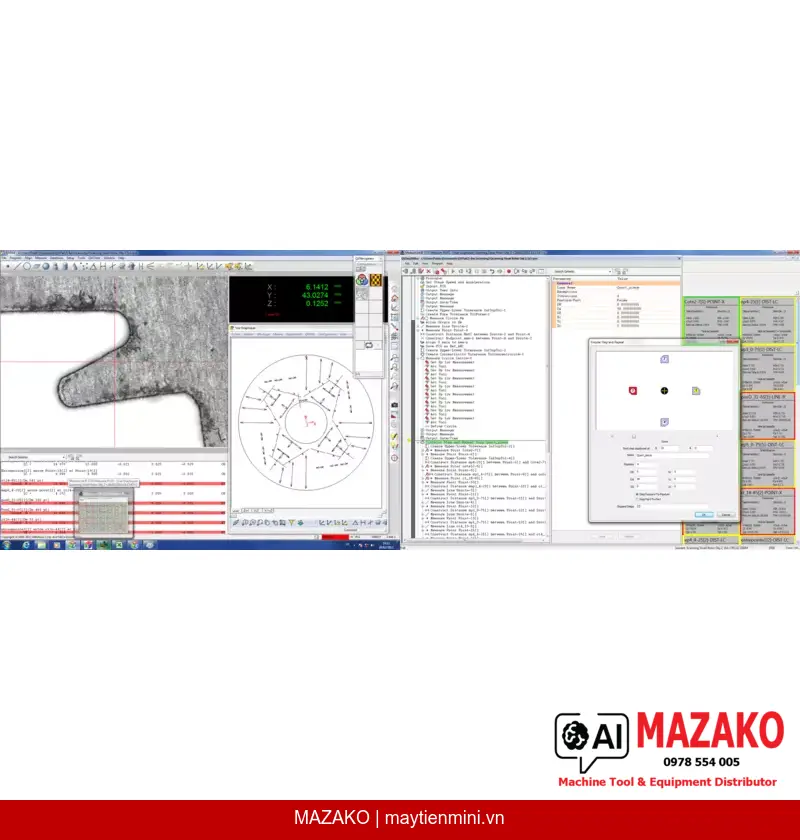

QVClient QVGraphic cung cấp hiển thị đồ họa 3D hoặc hiển thị mặt phẳng đo, giúp kỹ sư QC trực quan hóa kết quả đo và phân tích chi tiết một cách chính xác.
QVPAK cung cấp nhiều QVClient tiêu chuẩn phục vụ các chế độ sử dụng khác nhau. QVSmartEditor hỗ trợ người dùng trong chế độ lập trình, trong khi QVNavigator được tối ưu cho chế độ vận hành sản xuất. Các trợ lý này giúp rút ngắn thời gian đào tạo và tăng hiệu suất vận hành trên dây chuyền.
Tùy chọn PFF (Points From Focus) mở rộng chức năng của các model QV tiêu chuẩn với khả năng đo địa hình bề mặt 3D mà không cần cảm biến bổ sung. Phạm vi quét trục Z từ 2,7 mm đến 40,6 mm tùy theo vật kính đang sử dụng và chế độ phạm vi rộng. PFF có thể được nâng cấp bổ sung (retro fittable) cho các dòng Quick Vision APEX/HYPER và Quick Vision ULTRA.
QVPAK hỗ trợ nhiều module mở rộng: Formtracepak-AP-QV (phân tích biên dạng 2D), Formtracepak-Pro (phân tích bề mặt 3D), QV Part Manager (quản lý thực thi chương trình đa chi tiết), Easypag-Pro (tạo chương trình offline từ dữ liệu CAD 2D), QV3DCAD (tạo chương trình online từ file CAD 3D), MeasurLink (kiểm soát thống kê quá trình – SPC) và QV3DPAK (đo địa hình 3D).
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Tên phần mềm | QVPAK |
| Thương hiệu | Mitutoyo |
| Loại cảm biến hỗ trợ | Vision sensor, Touch Probe, thiết bị quét liên tục, đầu dò UMAP, đầu dò LNP |
| Chế độ hiển thị | Đồ họa 3D, hiển thị mặt phẳng đo (QVClient QVGraphic) |
| Giao diện lập trình | Easy Editor, QVSmartEditor (chế độ lập trình), QVNavigator (chế độ vận hành) |
| Phạm vi quét Z (PFF – tùy chọn) | 2,7 mm – 40,6 mm (tùy vật kính và chế độ phạm vi rộng) |
| Module tùy chọn | Formtracepak-AP-QV, Formtracepak-Pro, QV Part Manager, Easypag-Pro, QV3DCAD, MeasurLink, QV3DPAK |
| Tương thích hệ thống | Quick Vision APEX/HYPER, Quick Vision ULTRA (nâng cấp PFF) |
| Chức năng SPC | Có (qua module MeasurLink) |
| Tạo chương trình từ CAD | Offline từ CAD 2D (Easypag-Pro), Online từ CAD 3D (QV3DCAD) |
