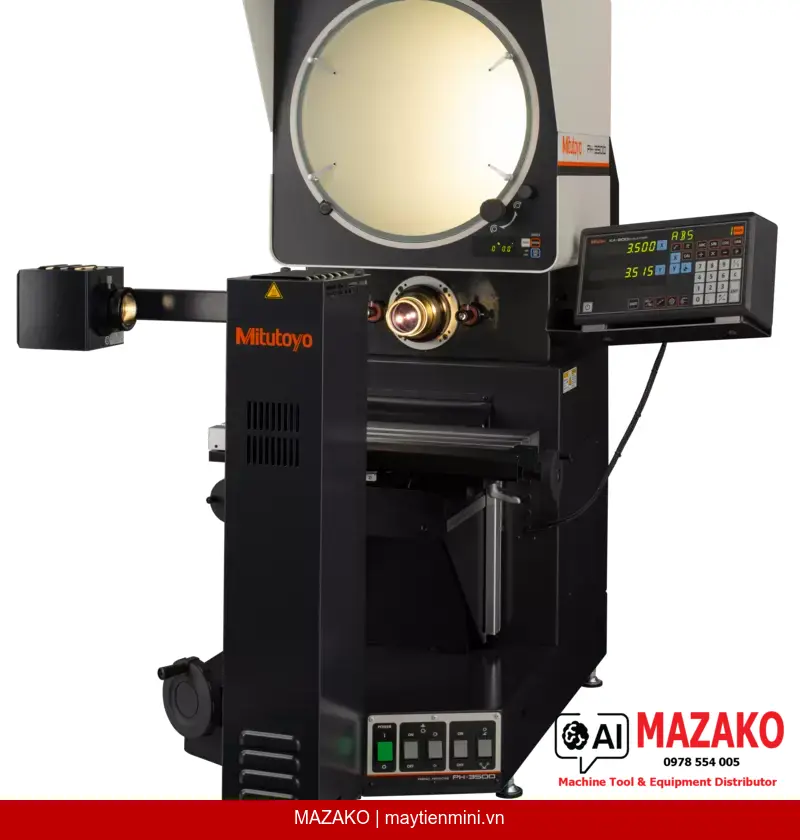

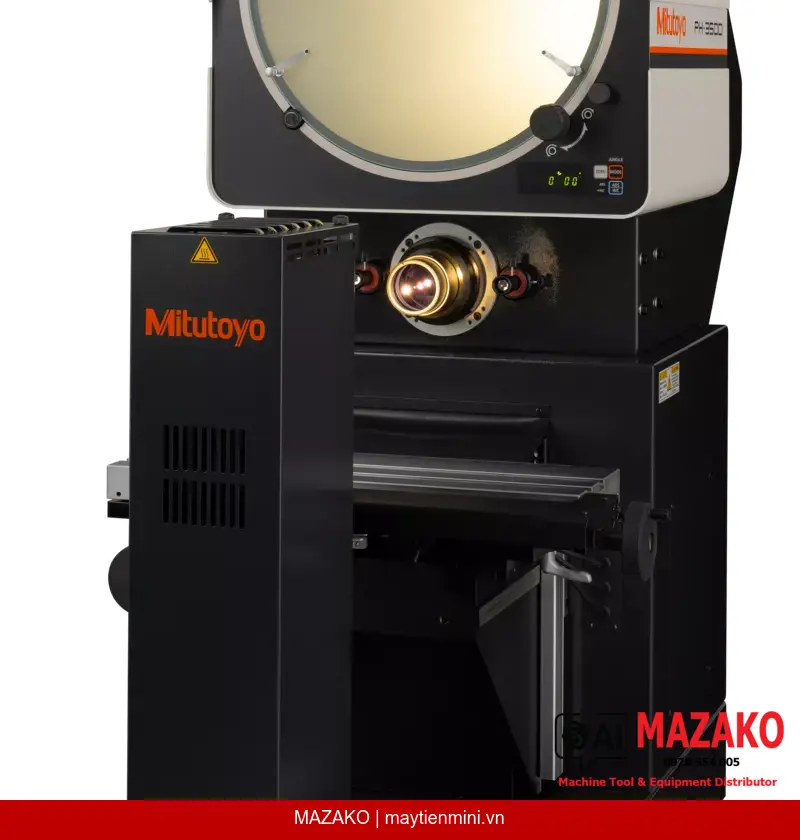

Máy chiếu biên dạng Mitutoyo PH-3515F (172-868-12) sử dụng hệ chiếu sáng chùm tia ngang (horizontal-beam illumination), cho phép đo kiểm các chi tiết lớn, nặng như thanh răng (toothed rack) và dụng cụ dập (punching tool) một cách dễ dàng và chính xác. Với phạm vi dịch chuyển bàn 254×152mm và tải trọng cho phép lên đến 45kg, thiết bị đáp ứng đa dạng ứng dụng đo kiểm trong sản xuất công nghiệp.
Hệ thống chiếu sáng biên dạng với nguồn halogen 24V/150W, hệ quang học telecentric, điều chỉnh 2 mức sáng (High/Low), bộ lọc nhiệt và quạt tản nhiệt – đảm bảo hình chiếu sắc nét, ổn định.
Bàn đo XY 254×152mm với tải trọng tối đa 45kg, kích thước mặt bàn 450×146mm, cơ cấu nhả nhanh trục X và chức năng xoay bàn ±10° – linh hoạt với nhiều dạng chi tiết.
Màn chiếu kính mờ mài mịn, đường kính hiệu dụng 353mm, xoay ±360° với vi chỉnh và khóa. Bộ đếm góc kỹ thuật số (LED), độ phân giải 1' hoặc 0,01° chuyển đổi được.
Kính vật tiêu chuẩn 10X, tùy chọn 5X/20X/50X/100X. Độ chính xác khuếch đại: chiếu biên dạng ±0,1% hoặc tốt hơn; chiếu bề mặt ±0,15% hoặc tốt hơn.
Máy chiếu biên dạng PH-3515F phù hợp với các phòng QC/QA trong ngành cơ khí chính xác, dập kim loại, chế tạo khuôn và gia công bánh răng. Khả năng chịu tải lớn và phạm vi bàn rộng giúp đo kiểm trực tiếp các chi tiết khổ lớn mà không cần tháo rời hay gá đặt phức tạp.
Hệ thống đo tọa độ XY sử dụng encoder tuyến tính (linear encoder) với độ phân giải 0,001mm, hỗ trợ chế độ ABS/INC và chức năng Zero Set, đảm bảo truy xuất kết quả đo nhất quán và lặp lại cao trong môi trường sản xuất liên tục.
Hệ chiếu sáng kép (biên dạng + bề mặt) với nguồn sáng halogen riêng biệt, bộ lọc hấp thụ nhiệt tích hợp và quạt làm mát – kéo dài tuổi thọ linh kiện quang học và duy trì độ ổn định nhiệt trong ca đo dài.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | PH-3515F |
| Mã sản phẩm | 172-868-12 |
| Phạm vi đo XY | 254×152mm |
| Phương pháp đo | Linear encoder |
| Độ phân giải tọa độ | 0,001mm |
| Hình ảnh chiếu | Erect (thẳng đứng) |
| Màn chiếu – Đường kính hiệu dụng | 353mm |
| Vật liệu màn chiếu | Kính mờ mài mịn (Fine-ground glass) |
| Xoay màn chiếu | ±360°, vi chỉnh và khóa |
| Hiển thị góc | Bộ đếm kỹ thuật số (LED) |
| Độ phân giải góc | 1' hoặc 0,01° (chuyển đổi được) |
| Phạm vi góc | ±370°, chế độ ABS/INC, Zero Set |
| Đường chuẩn | Cross-hairs |
| Kính vật tiêu chuẩn | 10X (172-482) |
| Kính vật tùy chọn | 5X, 20X, 50X, 100X |
| Độ chính xác khuếch đại – Chiếu biên dạng | ±0,1% hoặc tốt hơn |
| Độ chính xác khuếch đại – Chiếu bề mặt | ±0,15% hoặc tốt hơn |
| Chiếu biên dạng – Nguồn sáng | Halogen bulb (24V, 150W) |
| Chiếu biên dạng – Hệ quang học | Telecentric system |
| Chiếu biên dạng – Chức năng | Điều chỉnh 2 mức sáng (High/Low), bộ lọc nhiệt, quạt làm mát |
| Chiếu bề mặt – Nguồn sáng | Halogen bulb (24V, 150W) |
| Chiếu bề mặt – Hệ quang học | Vertical illumination |
| Chiếu bề mặt – Chức năng | Thấu kính tụ điều chỉnh được, 2 mức sáng, bộ lọc nhiệt, quạt làm mát |
| Kích thước mặt bàn XY | 450×146mm |
| Chức năng xoay bàn | ±10° |
| Cơ cấu nhả nhanh | Trục X |
| Tải trọng bàn tối đa | 45kg |
| Nguồn điện | 220–240V AC, 50/60Hz |
| Khối lượng | 150kg |
