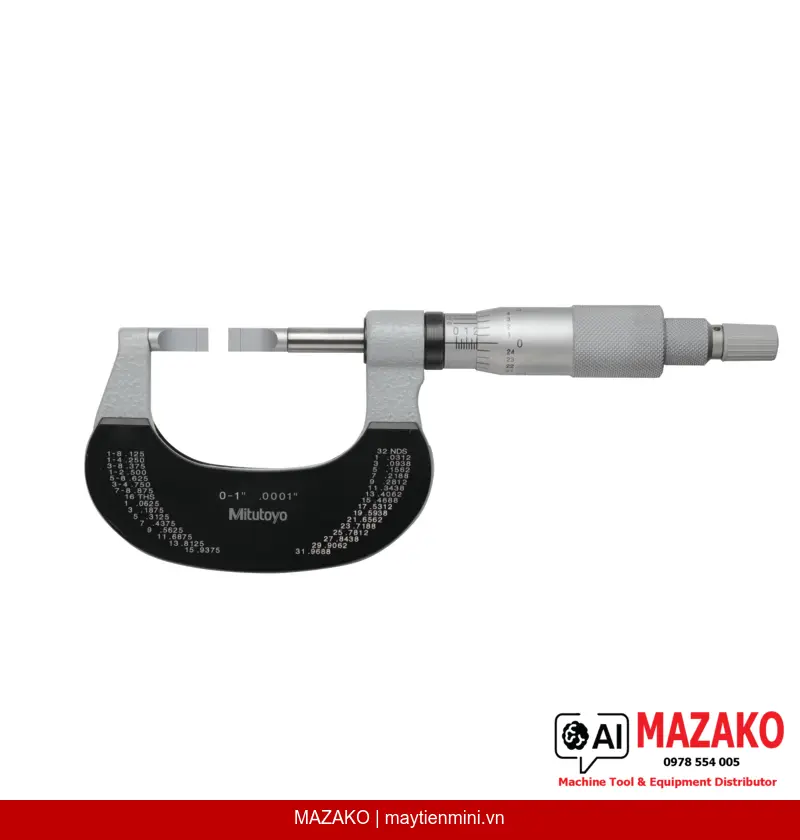

Panme Lưỡi Dao Thép Cứng Mitutoyo 122-135-10 (BLM-1) – Đo Rãnh Trục
Panme lưỡi dao Mitutoyo 122-135-10 (BLM-1), phạm vi đo 0–1 inch, độ chia 0,0001 inch, đầu đo và đe dạng lưỡi dao thép cứng t=0,4 mm, chuyên đo đường kính rãnh trục khó tiếp cận.
Mô tả sản phẩm
Panme lưỡi dao Mitutoyo 122-135-10 (BLM-1) được thiết kế chuyên biệt để đo các chi tiết khó tiếp cận như đường kính rãnh trục, rãnh then và các vị trí hẹp mà panme thông thường không thể đo được. Đầu đo và đe dạng lưỡi dao thép cứng t=0,4 mm cho phép tiếp cận chính xác vào các rãnh hẹp nhất.
Đầu đo & Đe lưỡi dao
Đầu đo và đe dạng lưỡi dao thép cứng, độ dày t=0,4 mm, tiếp cận dễ dàng vào các rãnh trục và vị trí hẹp không thể đo bằng panme thông thường.
Trục đo không xoay
Thiết kế trục đo không xoay (non-rotating spindle) ngăn ngừa biến dạng bề mặt chi tiết đo, đảm bảo kết quả đo ổn định và lặp lại cao.
Độ chính xác cao
Sai số cho phép tối đa ±0,00015 inch, độ chia 0,0001 inch, đáp ứng yêu cầu kiểm tra chất lượng nghiêm ngặt trong sản xuất cơ khí chính xác.
Kết cấu bền – chuẩn Mitutoyo
Vòng núm xoay và thân thước hoàn thiện chrome mờ, đường kính núm xoay ø18 mm. Lực đo 3–8 N, khối lượng 260 g, cân bằng tay cầm tốt khi thao tác liên tục.
Ứng dụng trong môi trường sản xuất B2B
Panme lưỡi dao 122-135-10 phù hợp với bộ phận QC/QA và kỹ thuật trong các nhà máy gia công cơ khí, chế tạo trục, bánh răng và các chi tiết có rãnh then. Thiết bị đặc biệt hiệu quả khi cần kiểm tra đường kính rãnh trục nơi mà thước cặp hay panme thông thường không đủ độ chính xác hoặc không tiếp cận được.
Thông số nổi bật
Model BLM-1 là phiên bản cơ khí (analog) đo theo hệ inch, phạm vi đo 0–1 inch với độ chia 0,0001 inch. Trục đo ø6,35 mm, bước ren trục 0,5 mm. Đi kèm hộp đựng và chìa vặn chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng.
Lý do kỹ sư QC tin dùng Mitutoyo 122-135-10
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn hiệu chuẩn quốc tế. Panme lưỡi dao 122-135-10 được kiểm định xuất xưởng, đảm bảo truy xuất nguồn gốc hiệu chuẩn (traceability) phục vụ hệ thống quản lý chất lượng ISO.
- Đầu đo và đe lưỡi dao thép cứng t=0,4 mm – tiếp cận rãnh hẹp hiệu quả
- Trục đo không xoay – bảo vệ bề mặt chi tiết và tăng độ lặp lại
- Phạm vi đo 0–1 inch, độ chia 0,0001 inch
- Sai số cho phép tối đa ±0,00015 inch
- Lực đo kiểm soát 3–8 N, giảm sai số do lực kẹp
- Đi kèm hộp đựng và chìa vặn chuyên dụng
Yêu cầu báo giá Panme Lưỡi Dao Mitutoyo 122-135-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | BLM-1 |
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Biến thiên chiều dài V MPE | 0,00015 inch |
| Mặt đo | Đầu đo và đe mũi carbide hoặc thép cứng |
| Kiểu đe / Đầu đo | Type B, thép cứng, t=0,4 mm |
| Trục đo | ø6,35 mm, bước ren 0,5 mm |
| Thang chia (Scale) | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, chìa vặn |
| Khối lượng | 260 g |
Câu hỏi thường gặp
Panme lưỡi dao Mitutoyo 122-135-10 dùng để đo loại chi tiết nào?
Panme lưỡi dao 122-135-10 được thiết kế để đo đường kính rãnh trục, rãnh then và các vị trí hẹp khó tiếp cận. Đầu đo và đe dạng lưỡi dao thép cứng độ dày t=0,4 mm cho phép đưa vào các rãnh mà panme đo ngoài thông thường không thể tiếp cận được.
Độ chính xác của panme 122-135-10 có đáp ứng tiêu chuẩn QC nhà máy không?
Có. Thiết bị có độ chia 0,0001 inch và sai số cho phép tối đa ±0,00015 inch theo tiêu chuẩn Mitutoyo. Đây là mức độ chính xác phù hợp với kiểm tra chất lượng trong gia công cơ khí chính xác và đáp ứng yêu cầu truy xuất hiệu chuẩn trong hệ thống ISO.
Trục đo không xoay (non-rotating spindle) có lợi ích gì trong thực tế sản xuất?
Thiết kế trục đo không xoay ngăn ngừa đầu đo dạng lưỡi dao bị xoay khi kẹp, tránh làm trầy xước hoặc biến dạng bề mặt chi tiết đo. Đồng thời, cơ chế này giúp tăng độ lặp lại của kết quả đo, đặc biệt quan trọng khi đo các rãnh có bề mặt hoàn thiện cao.
Panme 122-135-10 đo theo hệ inch hay mm? Có phiên bản metric không?
Model 122-135-10 (BLM-1) là phiên bản đo theo hệ inch, phạm vi 0–1 inch. Mitutoyo cũng cung cấp các phiên bản panme lưỡi dao đo theo hệ metric (mm) trong dòng sản phẩm tương tự. Vui lòng liên hệ MAZAKO để được tư vấn chọn đúng model phù hợp với yêu cầu.
Mua Panme Lưỡi Dao Mitutoyo 122-135-10 tại MAZAKO có kèm chứng chỉ hiệu chuẩn không?
Sản phẩm Mitutoyo phân phối qua MAZAKO là hàng chính hãng, đi kèm hộp đựng và chìa vặn theo tiêu chuẩn xuất xưởng của nhà sản xuất. MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn có chứng chỉ traceable theo yêu cầu của khách hàng. Liên hệ trực tiếp để biết thêm chi tiết.
