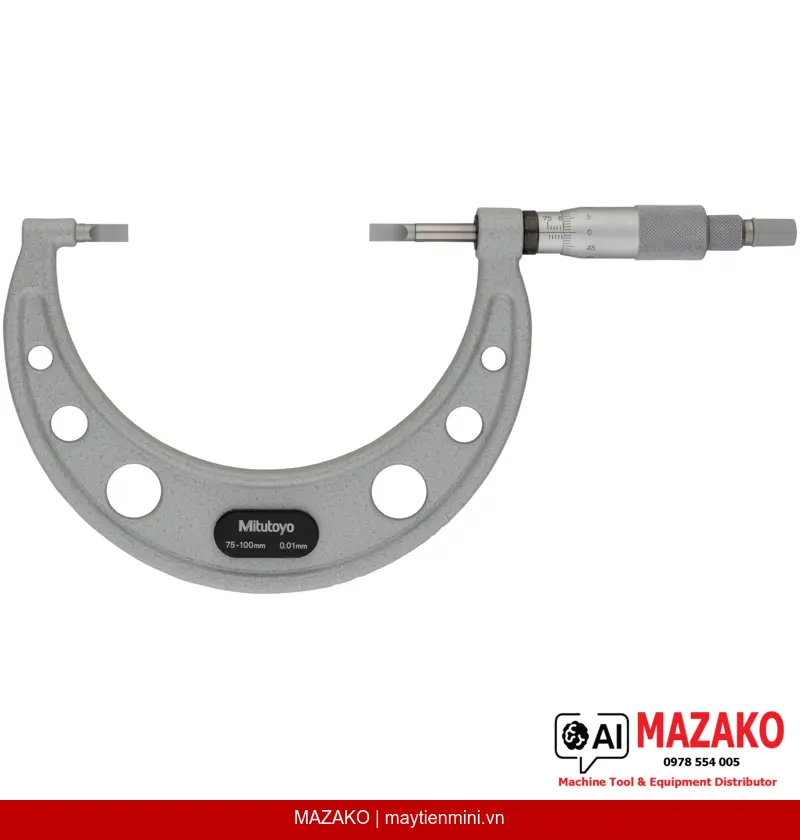

Panme Lưỡi Dao Mitutoyo 122-104-10 – Đo Rãnh Trục, Thép Cứng 75–100 mm
Panme lưỡi dao Mitutoyo 122-104-10 đo rãnh trục khó tiếp cận, phạm vi 75–100 mm, độ chia 0,01 mm, đầu đo và đe lưỡi thép cứng Type A dày 0,75 mm, trục đo không xoay.
Mô tả sản phẩm
Panme lưỡi dao Mitutoyo 122-104-10 được thiết kế chuyên biệt để đo các chi tiết khó tiếp cận như đường kính rãnh trục trong gia công cơ khí chính xác. Với đầu đo và đe dạng lưỡi dao mỏng bằng thép cứng, thiết bị đạt độ chính xác ±4 µm trên phạm vi đo 75–100 mm, đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đầu đo và đe lưỡi dao thép cứng
Đe và đầu đo dạng lưỡi Type A, thép cứng, dày chỉ 0,75 mm giúp tiếp cận rãnh hẹp và đường kính rãnh trục mà panme thông thường không thể đo được.
Trục đo không xoay
Cơ cấu trục đo không xoay (non-rotating spindle) ngăn hiện tượng xoắn bề mặt tiếp xúc khi đo, đảm bảo độ lặp lại và độ chính xác ổn định qua nhiều lần đo.
Độ chính xác cao, sai số ±4 µm
Sai số cho phép lớn nhất E MPE ±4 µm và biến thiên chiều dài V MPE 4 µm đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất chính xác.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay và thân thước hoàn thiện satin chrome, đường kính 18 mm, dễ đọc và chống chói trong mọi điều kiện ánh sáng xưởng sản xuất.
Ứng dụng trong kiểm soát chất lượng công nghiệp
Panme lưỡi dao 122-104-10 đặc biệt phù hợp cho bộ phận QC/QA kiểm tra đường kính rãnh thoát dao, rãnh then, rãnh vòng chặn trên các chi tiết trục trong ngành cơ khí, ô tô và sản xuất linh kiện chính xác. Lực đo 3–8 N đảm bảo tiếp xúc đủ lực mà không gây biến dạng chi tiết mỏng.
Cấu hình bàn giao đầy đủ cho sản xuất
Thiết bị được cung cấp kèm hộp đựng, cờ lê chỉnh, và chuẩn hiệu chỉnh, sẵn sàng sử dụng ngay khi xuất xưởng. Khối lượng 525 g phù hợp sử dụng lâu dài tại trạm đo hoặc bàn máp.
Tiêu chuẩn Mitutoyo – Tin cậy cho sản xuất B2B
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Panme lưỡi dao dòng 122 được sản xuất theo tiêu chuẩn JIS B 7502 và ISO 3611, đảm bảo truy xuất đo lường quốc tế.
- Phạm vi đo 75–100 mm, độ chia 0,01 mm
- Đầu đo và đe lưỡi thép cứng Type A, dày 0,75 mm
- Trục đo không xoay, tránh sai số do xoắn
- Sai số cho phép lớn nhất ±4 µm
- Bước ren trục đo 0,5 mm, đường kính trục đo ø 6,35 mm
- Kèm hộp, cờ lê và chuẩn hiệu chỉnh
Tư vấn và báo giá Panme Mitutoyo 122-104-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất E MPE | ±4 µm |
| Biến thiên chiều dài V MPE | 4 µm |
| Bề mặt đo | Đầu đo và đe carbide hoặc thép cứng |
| Đe / Đầu đo | Type A, thép cứng, t = 0,75 mm |
| Trục đo | ø 6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø 18 mm |
| Lực đo | 3–8 N |
| Bàn giao kèm theo | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh |
| Khối lượng | 525 g |
Câu hỏi thường gặp
Panme lưỡi dao Mitutoyo 122-104-10 dùng để đo chi tiết nào?
Thiết bị này chuyên đo đường kính rãnh trục, rãnh thoát dao, rãnh then và các vị trí hẹp khó tiếp cận bằng panme thông thường. Đầu đo và đe dạng lưỡi mỏng 0,75 mm cho phép tiếp cận trực tiếp vào đáy rãnh để lấy kích thước chính xác.
Ưu điểm của trục đo không xoay trên panme lưỡi dao này là gì?
Trục đo không xoay ngăn đầu đo dạng lưỡi bị xoay trong quá trình siết, tránh làm xước bề mặt chi tiết và loại bỏ sai số do lực tiếp xúc không đều. Điều này đặc biệt quan trọng khi đo các rãnh nhỏ có bề mặt hoàn thiện cao.
Panme 122-104-10 có cần hiệu chỉnh trước khi sử dụng không?
Có, nên hiệu chỉnh thiết bị trước khi đo bằng chuẩn hiệu chỉnh đi kèm trong bộ sản phẩm. Việc hiệu chỉnh đảm bảo sai số nằm trong giới hạn ±4 µm theo tiêu chuẩn nhà sản xuất và duy trì truy xuất đo lường theo yêu cầu hệ thống QMS.
Sự khác biệt giữa đầu đo carbide và thép cứng trên dòng panme lưỡi dao này là gì?
Đầu đo carbide có độ cứng và chống mài mòn cao hơn, phù hợp đo chi tiết vật liệu cứng hoặc mài mòn cao trong sản xuất hàng loạt. Đầu đo thép cứng như trên mã 122-104-10 phù hợp cho đo lường kiểm tra chất lượng thông thường với chi phí thay thế hợp lý hơn.
MAZAKO có cung cấp các phạm vi đo khác của panme lưỡi dao Mitutoyo không?
Có, dòng panme lưỡi dao Mitutoyo có nhiều phạm vi đo từ 0–25 mm đến 100–125 mm và cao hơn. Liên hệ MAZAKO để được tư vấn đúng mã sản phẩm phù hợp với yêu cầu đo lường cụ thể của bộ phận kỹ thuật.
