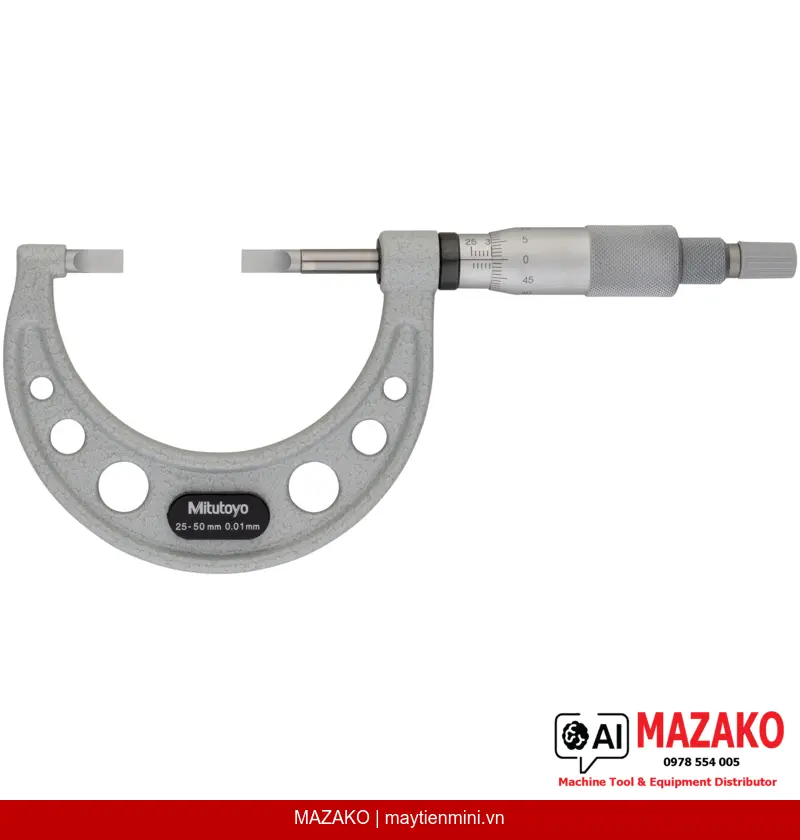

Panme Lưỡi Dao Mitutoyo 122-102-10 (25-50mm, Thép Cứng)
Panme lưỡi dao Mitutoyo 122-102-10 đo đường kính rãnh trục, phạm vi 25–50mm, độ chia 0,01mm, đầu đo và đe dạng lưỡi thép cứng t=0,75mm, trục đo không xoay.
Mô tả sản phẩm
Panme lưỡi dao Mitutoyo 122-102-10 được thiết kế chuyên dụng để đo các vị trí khó tiếp cận, đặc biệt là đường kính rãnh trên bề mặt trục. Với cấu trúc đầu đo và đe dạng lưỡi dao mỏng (t=0,75mm), thiết bị cho phép tiếp cận chính xác vào các rãnh hẹp mà panme thông thường không thể đo được.
Đầu đo dạng lưỡi dao
Đầu đo (spindle) và đe (anvil) dạng lưỡi dao Type A bằng thép cứng, độ dày t=0,75mm, cho phép đo sâu vào rãnh và bậc hẹp trên trục.
Trục đo không xoay
Cơ cấu trục đo không xoay giúp đầu đo tiếp xúc bề mặt ổn định, tránh trầy xước chi tiết và đảm bảo độ lặp lại cao trong môi trường sản xuất.
Độ chính xác cao
Sai số cho phép tối đa ±3µm, biến thiên chiều dài V MPE 3µm, đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe trong ngành cơ khí chính xác.
Hoàn thiện bề mặt chuyên nghiệp
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện chrome mờ, đường kính núm xoay ø18mm, giảm chói và dễ đọc giá trị trong điều kiện ánh sáng nhà máy.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme lưỡi dao Mitutoyo 122-102-10 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí, gia công trục, bánh răng và các chi tiết có rãnh định vị. Khả năng đo đường kính rãnh trục chính xác giúp kiểm soát dung sai lắp ghép, đảm bảo sản phẩm đạt tiêu chuẩn trước khi chuyển sang công đoạn tiếp theo.
Phạm vi đo 25–50mm phù hợp với đa dạng kích thước trục thông dụng trong sản xuất linh kiện động cơ, hộp số và các cụm cơ khí truyền động.
Tiêu chuẩn giao hàng
Sản phẩm được cung cấp đầy đủ: hộp đựng, cờ lê điều chỉnh và cữ kiểm chuẩn (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần thêm phụ kiện.
Tại sao chọn Mitutoyo 122-102-10?
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu thế giới từ Nhật Bản. Model 122-102-10 thuộc dòng panme chuyên dụng, được thiết kế cho các ứng dụng đo rãnh mà panme đo ngoài tiêu chuẩn không đáp ứng được, mang lại giải pháp đo lường toàn diện cho phòng QC hiện đại.
- Đầu đo và đe dạng lưỡi dao thép cứng t=0,75mm — tiếp cận rãnh hẹp dễ dàng
- Trục đo không xoay — bảo vệ bề mặt chi tiết, tăng độ lặp lại
- Độ chia 0,01mm, sai số ±3µm — độ chính xác đáng tin cậy
- Lực đo 3–8N — đảm bảo tiếp xúc ổn định, không biến dạng chi tiết mỏng
- Bước ren trục đo 0,5mm — điều chỉnh nhanh, tiết kiệm thời gian đo
- Kèm cữ kiểm chuẩn — kiểm tra và hiệu chuẩn nhanh tại xưởng
Tư vấn & Báo giá Panme Lưỡi Dao Mitutoyo 122-102-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (E MPE) | ±3 µm |
| Biến thiên chiều dài (V MPE) | 3 µm |
| Bề mặt đo | Đầu đo và đe carbide hoặc thép cứng |
| Đe / Đầu đo | Type A, thép cứng, t=0,75 mm |
| Trục đo | ø 6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 3 – 8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ kiểm chuẩn |
| Khối lượng | 300 g |
Câu hỏi thường gặp
Panme lưỡi dao Mitutoyo 122-102-10 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo và đe được chế tạo dạng lưỡi dao mỏng (t=0,75mm) thay vì mặt phẳng tròn thông thường. Thiết kế này cho phép tiếp cận đo đường kính rãnh trên trục — vị trí mà panme đo ngoài tiêu chuẩn không thể chạm tới. Ngoài ra, trục đo không xoay giúp đầu đo định vị ổn định trong rãnh hẹp.
Panme 122-102-10 có phù hợp để đo rãnh then trên trục không?
Có. Panme lưỡi dao 122-102-10 được thiết kế chuyên cho việc đo đường kính tại vị trí rãnh trên trục, bao gồm rãnh then, rãnh phanh và các bậc hẹp tương tự. Độ dày lưỡi dao t=0,75mm cho phép đặt vừa vào hầu hết các rãnh tiêu chuẩn trong gia công cơ khí.
Độ chính xác của panme 122-102-10 có đáp ứng tiêu chuẩn kiểm tra chất lượng công nghiệp không?
Hoàn toàn đáp ứng. Sai số cho phép tối đa E MPE ±3µm và biến thiên chiều dài V MPE 3µm đáp ứng yêu cầu kiểm tra dung sai trong gia công cơ khí chính xác. Thiết bị được sản xuất bởi Mitutoyo — thương hiệu đo lường Nhật Bản được chứng nhận theo tiêu chuẩn ISO quốc tế.
Cữ kiểm chuẩn đi kèm được sử dụng như thế nào?
Cữ kiểm chuẩn (setting standard) đi kèm dùng để kiểm tra và hiệu chỉnh điểm zero của panme tại xưởng trước khi đo. Quy trình thực hiện đơn giản: đặt panme vào cữ, điều chỉnh bằng cờ lê kèm theo cho đến khi số chỉ về đúng giá trị chuẩn. Nên thực hiện kiểm tra zero định kỳ để đảm bảo độ chính xác lâu dài.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 122-102-10 không?
MAZAKO hỗ trợ tư vấn về quy trình hiệu chuẩn và có thể kết nối khách hàng với các đơn vị hiệu chuẩn được công nhận. Khách hàng có nhu cầu hiệu chuẩn định kỳ hoặc hiệu chuẩn trước khi đưa vào sử dụng lần đầu có thể liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn cụ thể.
