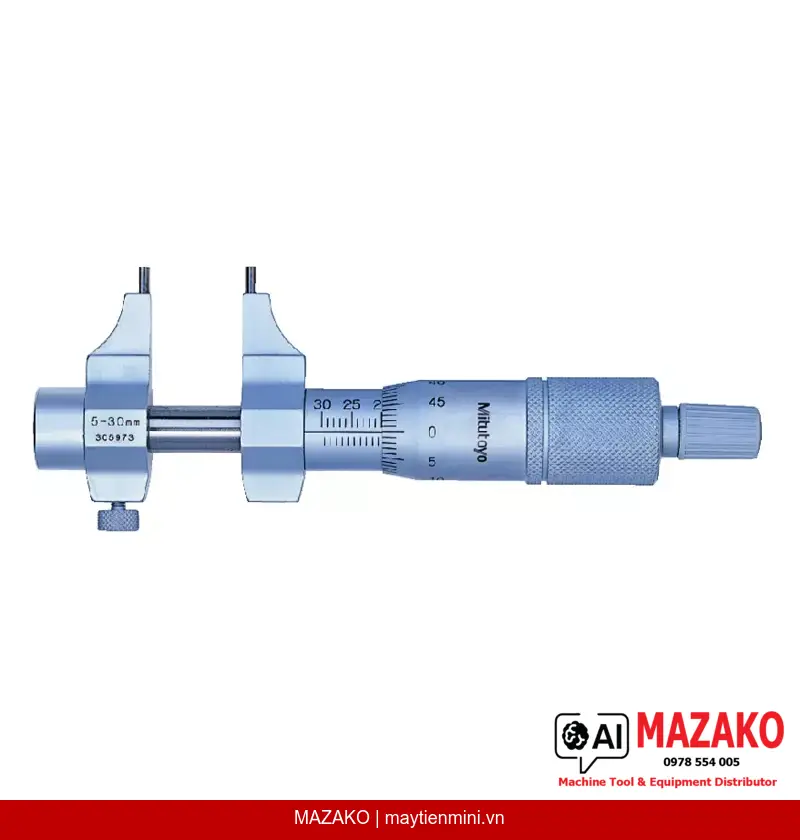

Panme Đo Trong Dạng Mỏ Kẹp Mitutoyo 145-185 (5-30 mm)
Panme đo trong dạng mỏ kẹp Mitutoyo 145-185, phạm vi đo 5–30 mm, độ chia 0,01 mm, mặt đo hợp kim cứng, sai số cho phép ±5 µm. Phù hợp đo kích thước lỗ nhỏ trong sản xuất cơ khí chính xác.
Mô tả sản phẩm
Panme đo trong dạng mỏ kẹp Mitutoyo 145-185 là dụng cụ đo lường cơ khí chuyên dụng, thiết kế theo kiểu mỏ kẹp giúp tiếp cận và đo chính xác các kích thước lỗ nhỏ trong phạm vi 5–30 mm. Với độ chia 0,01 mm và mặt đo hợp kim cứng, sản phẩm đáp ứng yêu cầu kiểm soát chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Mặt đo hợp kim cứng
Mặt đo được gắn mũi hợp kim cứng (carbide), tăng độ bền chống mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Phạm vi đo rộng
Đo được kích thước trong từ 5 mm đến 30 mm chỉ với một thân thước duy nhất, thay thế cho nhiều dụng cụ đo rời rạc.
Núm xoay và ống tay satin chrome
Bề mặt núm xoay và ống tay hoàn thiện satin chrome, đường kính 18 mm, dễ đọc vạch chia, giảm phản chiếu ánh sáng gây lóa mắt.
Trục đo có khóa
Trang bị cơ cấu khóa trục đo, giúp cố định giá trị đo trong quá trình đọc và ghi nhận số liệu, hạn chế sai số do rung động.
Ứng dụng trong kiểm soát chất lượng
Panme đo trong 145-185 được ứng dụng phổ biến trong các phòng QC/QA tại nhà máy cơ khí, chế tạo máy, ô tô và điện tử. Thiết kế dạng mỏ kẹp cho phép đo các kích thước trong ở rãnh hẹp, lỗ nhỏ mà thước cặp thông thường không tiếp cận được.
Cài đặt chuẩn và hiệu chuẩn
Để đảm bảo độ chính xác, người dùng cần sử dụng cữ chuẩn (setting standard) — không đi kèm trong hộp — để hiệu chỉnh điểm tham chiếu trước khi đo. Sản phẩm được giao kèm hộp đựng và cờ lê chuyên dụng.
Thông số nổi bật
Phạm vi đo 5–30 mm | Độ chia 0,01 mm | Sai số cho phép ±5 µm | Lực đo 1–6 N | Khối lượng 130 g
- Mặt đo hợp kim cứng, chống mài mòn cao
- Trục đo bước ren 0,5 mm, có khóa trục
- Núm xoay và ống tay hoàn thiện satin chrome, đường kính 18 mm
- Giao hàng kèm hộp và cờ lê; cữ chuẩn mua riêng
- Phù hợp tiêu chuẩn đo lường công nghiệp Mitutoyo
Tư vấn & Báo giá Mitutoyo 145-185
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 5–30 mm |
| Độ chia | 0,01 mm |
| Lực đo | 1–6 N |
| Sai số cho phép (MPE) | ±5 µm |
| Mặt chia | Núm xoay và ống tay satin chrome, ø18 mm |
| Trục đo | Có khóa trục, bước ren 0,5 mm |
| Mặt đo | Gắn mũi hợp kim cứng (carbide) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê; cữ chuẩn không bao gồm |
| Khối lượng | 130 g |
Câu hỏi thường gặp
Panme đo trong dạng mỏ kẹp 145-185 đo được phạm vi bao nhiêu?
Mitutoyo 145-185 có phạm vi đo từ 5 mm đến 30 mm. Đây là phạm vi phù hợp để đo kích thước trong tại các lỗ nhỏ, rãnh hẹp mà thước cặp thông thường khó tiếp cận. Độ chia 0,01 mm đảm bảo độ phân giải đáp ứng yêu cầu gia công cơ khí chính xác.
Cữ chuẩn (setting standard) có đi kèm theo máy không?
Không, cữ chuẩn không được bao gồm trong gói hàng tiêu chuẩn. Người dùng cần mua thêm cữ chuẩn phù hợp để hiệu chỉnh điểm tham chiếu trước khi sử dụng, nhằm đảm bảo độ chính xác đo lường. Liên hệ MAZAKO để được tư vấn chọn đúng cữ chuẩn đi kèm.
Mặt đo hợp kim cứng có ưu điểm gì so với thép thường?
Mặt đo hợp kim cứng (carbide tipped) có độ cứng và khả năng chống mài mòn vượt trội so với thép thường. Điều này giúp duy trì độ chính xác của dụng cụ lâu hơn, đặc biệt khi đo các chi tiết có độ cứng cao hoặc trong môi trường sản xuất có tần suất đo lớn.
Tại sao panme đo trong dạng mỏ kẹp lại phù hợp hơn thước cặp trong một số trường hợp?
Thiết kế dạng mỏ kẹp cho phép tiếp cận các lỗ nhỏ và rãnh hẹp mà mỏ đo trong của thước cặp thông thường không đủ độ sâu hoặc độ chính xác. Bên cạnh đó, cơ cấu trục đo panme cho độ phân giải cao hơn (0,01 mm) và sai số nhỏ hơn (±5 µm) so với thước cặp cùng phân khúc.
Khóa trục đo trên Mitutoyo 145-185 có tác dụng gì?
Cơ cấu khóa trục đo (spindle lock) cho phép cố định vị trí đầu đo sau khi đã tiếp xúc với bề mặt chi tiết. Người dùng có thể rút dụng cụ ra khỏi lỗ đo và đọc giá trị mà không lo trục đo bị xê dịch, giúp tránh sai số và thuận tiện hơn trong thao tác thực tế tại xưởng.
