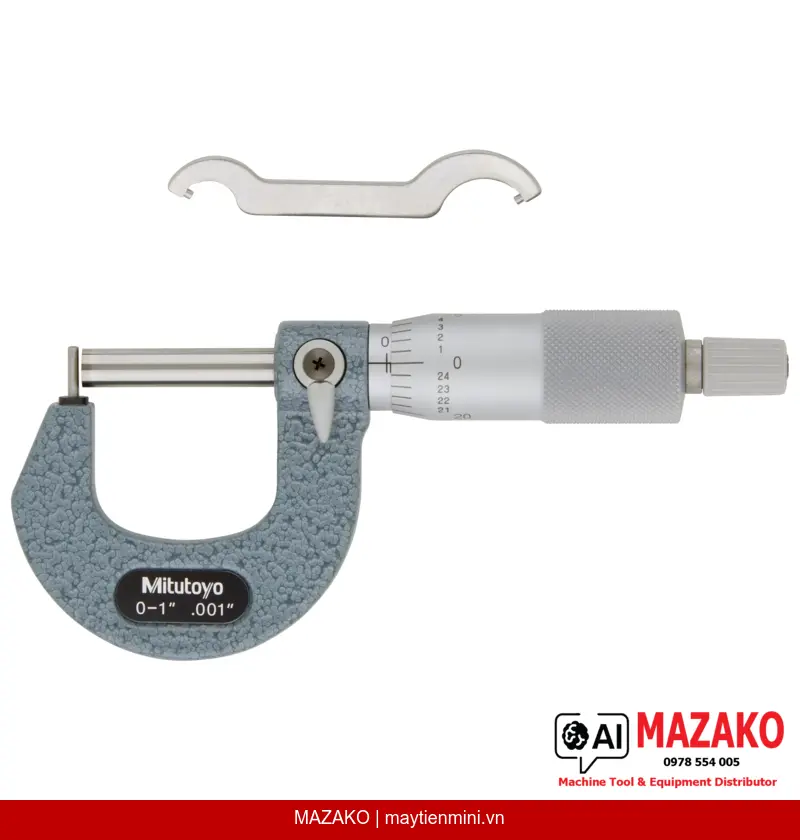

Panme Đo Thành Ống Mitutoyo 115-305 (0-1\
Panme đo thành ống Mitutoyo 115-305, phạm vi đo 0–1\
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-305 là dòng panme cơ khí chuyên dụng, được thiết kế để đo độ dày thành ống và đường ống công nghiệp với độ chính xác cao. Thiết bị sử dụng đầu đo dạng kim (pin anvil, D=1,8 mm) gắn trên trụ đỡ, cho phép tiếp cận bề mặt trong của ống một cách chính xác, phù hợp với môi trường sản xuất yêu cầu kiểm soát chất lượng nghiêm ngặt.
Đầu đo chuyên dụng cho ống
Đầu đo dạng kim (pin anvil, D=1,8 mm) gắn trên trụ đỡ giúp đo chính xác độ dày thành ống và đường ống mà thước cặp thông thường không thể tiếp cận được.
Cơ cấu chốt cóc đảm bảo độ lặp lại
Ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do người đo, đảm bảo kết quả đo có độ lặp lại cao trong suốt ca sản xuất.
Bề mặt đo chất lượng cao
Đầu đo (spindle) được gắn mũi carbide, gia công micro-lap finish; đe (anvil) làm bằng thép tôi cứng, đảm bảo độ bền và duy trì độ chính xác lâu dài.
Kết cấu chắc chắn, dễ thao tác
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, đường kính núm xoay 18 mm, có khóa trục đo, khối lượng 180 g — thuận tay khi đo liên tục trong môi trường nhà máy.
Ứng dụng điển hình trong sản xuất công nghiệp
Panme 115-305 được sử dụng rộng rãi trong kiểm tra chất lượng (QC/QA) tại các nhà máy gia công cơ khí, sản xuất ống thép, ống nhựa, ống đồng và các chi tiết ống áp lực. Thiết bị đặc biệt phù hợp khi cần đo độ dày thành ống có đường kính nhỏ, nơi mà đồng hồ đo lỗ hoặc thước cặp không đủ độ chính xác hoặc không thể tiếp cận được.
Độ chính xác và tiêu chuẩn đo lường
Với sai số cho phép tối đa (MPE) ±0,00015" và độ phẳng mặt đo 0,000024", panme Mitutoyo 115-305 đáp ứng các yêu cầu kiểm soát chất lượng khắt khe theo tiêu chuẩn quốc tế. Phạm vi đo 0–1" với độ chia 0,001" phù hợp cho phần lớn các ứng dụng đo ống công nghiệp thông dụng.
Lý do kỹ sư QC tin dùng Mitutoyo 115-305

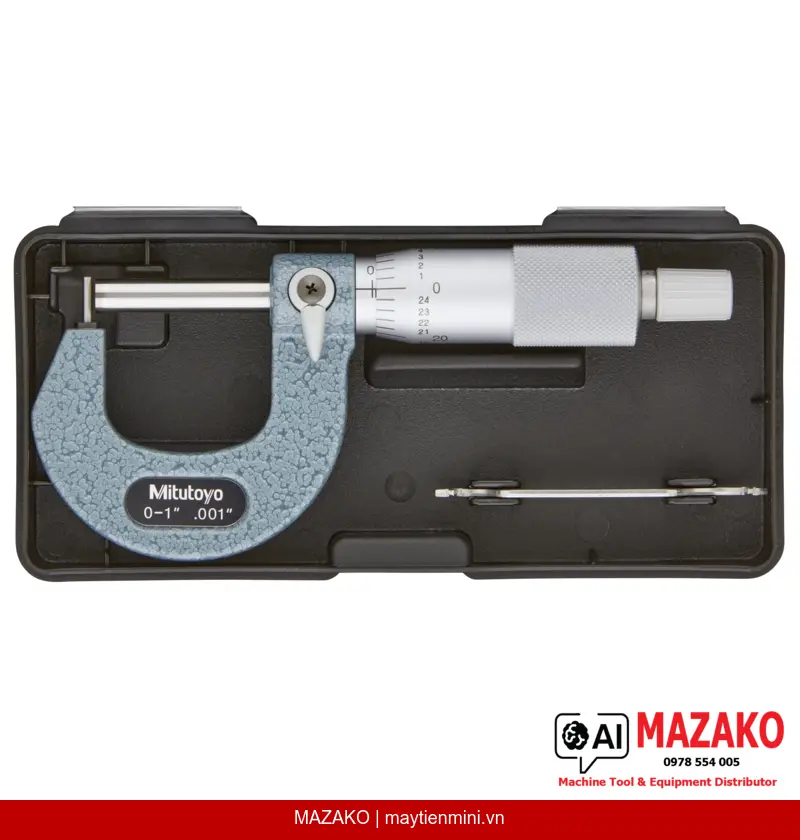

Mitutoyo là thương hiệu dẫn đầu toàn cầu về thiết bị đo lường chính xác. Dòng panme đo thành ống 115-305 được sản xuất theo tiêu chuẩn Nhật Bản, kiểm định trước khi xuất xưởng, đi kèm hộp đựng và cờ lê chuyên dụng — sẵn sàng sử dụng ngay từ khi mở hộp.
- Phạm vi đo 0–1", độ chia 0,001" (hệ inch)
- Sai số cho phép tối đa MPE: ±0,00015"
- Đầu đo dạng kim pin anvil D=1,8 mm, chuyên dụng cho ống
- Spindle carbide micro-lap finish, anvil thép tôi cứng
- Cơ cấu ratchet stop kiểm soát lực đo 5–10 N
- Có khóa trục đo (spindle lock)
- Xuất xưởng kèm hộp và cờ lê chuyên dụng
Nhận báo giá Panme Mitutoyo 115-305
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1" |
| Độ chia (Graduation) | 0,001" |
| Sai số cho phép tối đa (MPE) | ±0,00015" |
| Độ phẳng mặt đo | 0,000024" |
| Bề mặt đo - Trục đo (Spindle) | Carbide-tipped, micro-lap finish |
| Bề mặt đo - Đe (Anvil) | Thép tôi cứng (115-3xx) |
| Loại đe / Trục đo | Type A, pin D=1,8 mm / flat spindle |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay (Thimble) và thân thước (Sleeve) | Satin chrome finish, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme đo thành ống Mitutoyo 115-305 khác gì so với panme đo ngoài thông thường?
Panme 115-305 được trang bị đầu đo dạng kim (pin anvil, D=1,8 mm) gắn trên trụ đỡ thay vì đe phẳng thông thường. Thiết kế này cho phép đầu đo tiếp cận và đo chính xác độ dày thành ống từ bên trong, ứng dụng mà panme đo ngoài tiêu chuẩn không thực hiện được do giới hạn hình học của mỏ đo.
Thiết bị này có phù hợp để đo ống thép không gỉ và ống đồng trong sản xuất không?
Có. Panme 115-305 phù hợp để đo độ dày thành ống cho nhiều vật liệu khác nhau bao gồm thép không gỉ, thép carbon, đồng và nhựa cứng. Đầu đo spindle được gắn mũi carbide và đe làm bằng thép tôi cứng giúp duy trì độ chính xác ổn định trên các vật liệu có độ cứng khác nhau.
Cơ cấu ratchet stop trên panme 115-305 có tác dụng gì trong kiểm tra QC hàng loạt?
Ratchet stop (chốt cóc) kiểm soát lực đo trong khoảng 5–10 N, đảm bảo mỗi lần đo đều được thực hiện với cùng một lực tiếp xúc bất kể người đo. Điều này loại bỏ sai số chủ quan, nâng cao độ lặp lại (repeatability) khi kiểm tra nhiều chi tiết liên tiếp trong ca sản xuất.
Panme 115-305 có hỗ trợ kết nối dữ liệu với hệ thống SPC không?
Không. Panme Mitutoyo 115-305 là thiết bị cơ khí (analog), hiển thị kết quả trực tiếp trên thước chia vạch, không có cổng kết nối dữ liệu. Nếu bộ phận kỹ thuật cần thu thập dữ liệu đo lường tự động cho hệ thống SPC, vui lòng liên hệ MAZAKO để được tư vấn dòng panme kỹ thuật số (digital) có cổng xuất dữ liệu tương ứng.
Phụ kiện và bảo hành của Mitutoyo 115-305 tại MAZAKO gồm những gì?
Thiết bị xuất xưởng bao gồm hộp đựng bảo quản và cờ lê chuyên dụng, sẵn sàng sử dụng ngay. MAZAKO cung cấp hàng chính hãng Mitutoyo kèm chứng từ xuất xứ. Khách hàng có nhu cầu hiệu chuẩn (calibration) định kỳ hoặc bảo dưỡng thiết bị, vui lòng liên hệ bộ phận kỹ thuật của MAZAKO để được hỗ trợ.
