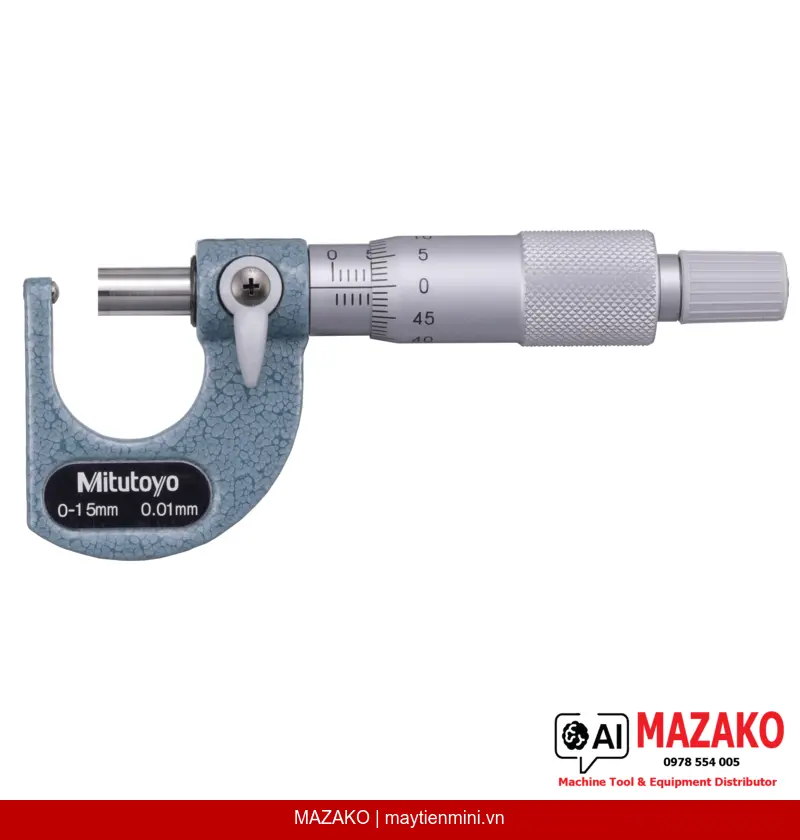

Panme Đo Thành Ống Đầu Đo Cầu Mitutoyo 115-101
Panme cơ khí Mitutoyo 115-101 đo độ dày thành ống, vòng bi, vòng tròn. Phạm vi đo 0–15 mm, độ chia 0,01 mm, sai số ±3 µm, đầu đo cầu D=3 mm.
Mô tả sản phẩm
Panme đo thành ống Mitutoyo 115-101 được thiết kế chuyên biệt để đo độ dày thành các chi tiết có bề mặt cong như ống kim loại, vòng bi và vòng tròn. Đầu đo dạng cầu (Spherical Anvil) giúp tiếp xúc chính xác lên bề mặt cong, đảm bảo kết quả đo ổn định và đáng tin cậy trong môi trường sản xuất công nghiệp.
Đầu đo cầu chuyên dụng
Đe dạng cầu D=3 mm và R=2 mm kết hợp đầu đo phẳng giúp đo chính xác độ dày thành ống, vòng bi trên bề mặt cong mà panme thông thường không thể thực hiện được.
Bề mặt đo carbide chất lượng cao
Cả đầu đo và đe đều được gắn mũi carbide, gia công micro-lap finish, tăng độ bền chống mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Độ chính xác cơ khí cao
Phạm vi đo 0–15 mm với độ chia 0,01 mm và sai số cho phép tối đa ±3 µm. Bước ren trục đo 0,5 mm đảm bảo cảm giác đo mượt mà và kết quả nhất quán.
Thiết kế tiện dụng, dễ vận hành
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay 18 mm. Trang bị khóa trục đo, lực đo 5–10 N đảm bảo không gây biến dạng chi tiết mỏng.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme 115-101 phù hợp cho bộ phận QC/QA trong các ngành cơ khí chính xác, sản xuất ống dẫn, vòng bi, phụ tùng thủy lực và các chi tiết dạng ống có yêu cầu kiểm soát độ dày thành nghiêm ngặt. Thiết bị đáp ứng các quy trình kiểm tra theo tiêu chuẩn sản xuất hiện đại.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường toàn cầu
Mitutoyo là thương hiệu đo lường hàng đầu thế giới xuất xứ Nhật Bản, được sử dụng phổ biến tại các nhà máy có yêu cầu cao về độ chính xác. Sản phẩm được kiểm định nghiêm ngặt trước khi xuất xưởng, kèm hộp đựng và cờ lê chuyên dụng.
Điểm nổi bật kỹ thuật Mitutoyo 115-101
Đây là panme đo thành ống cơ khí (analog) hệ mét, phù hợp cho các môi trường không cần nguồn điện, dễ hiệu chuẩn và bảo trì. Được giao kèm hộp đựng và cờ lê chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo: 0–15 mm, độ chia 0,01 mm
- Sai số cho phép tối đa (MPE): ±3 µm
- Đầu đo cầu D=3 mm, R=2 mm — chuyên đo bề mặt cong
- Bề mặt đo carbide, gia công micro-lap finish
- Trục đo ø6,35 mm, bước ren 0,5 mm, có khóa trục
- Lực đo: 5–10 N
- Bao gồm hộp đựng và cờ lê chuyên dụng
Yêu cầu báo giá Panme Mitutoyo 115-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–15 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo | Đầu đo và đe: carbide-tipped, micro-lap finish |
| Đe / Đầu đo (Anvil / Spindle) | Đe cầu D=3 mm và R=2 mm / Đầu đo phẳng |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
Câu hỏi thường gặp
Panme Mitutoyo 115-101 dùng để đo loại chi tiết nào?
Panme 115-101 được thiết kế chuyên biệt để đo độ dày thành các chi tiết có bề mặt cong như ống kim loại, vòng bi, vòng tròn và các chi tiết dạng ống. Đầu đo cầu D=3 mm cho phép tiếp xúc chính xác lên bề mặt cong mà panme đo ngoài thông thường không thể thực hiện hiệu quả.
Độ chính xác của Mitutoyo 115-101 là bao nhiêu?
Panme 115-101 có độ chia 0,01 mm và sai số cho phép tối đa (MPE) là ±3 µm. Bề mặt đo được gắn mũi carbide với gia công micro-lap finish giúp duy trì độ chính xác ổn định trong quá trình sử dụng lâu dài.
Sự khác biệt giữa đầu đo cầu và đầu đo phẳng trong đo thành ống là gì?
Đầu đo cầu (spherical anvil) tiếp xúc với mặt trong cong của ống tại một điểm duy nhất, đảm bảo phép đo vuông góc với bề mặt và cho kết quả độ dày thành chính xác. Đầu đo phẳng tiêu chuẩn có thể bị trượt trên bề mặt cong, gây sai số đo không mong muốn.
Panme 115-101 có cần hiệu chuẩn định kỳ không?
Có, theo tiêu chuẩn quản lý đo lường ISO 9001 và các hệ thống quản lý chất lượng, panme cần được hiệu chuẩn định kỳ tùy theo tần suất sử dụng. MAZAKO hỗ trợ tư vấn chu kỳ hiệu chuẩn và dịch vụ liên quan cho thiết bị Mitutoyo.
Mitutoyo 115-101 được giao kèm những phụ kiện gì?
Sản phẩm được giao kèm hộp đựng bảo quản chuyên dụng và cờ lê chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện. Đây là tiêu chuẩn đóng gói chính hãng Mitutoyo.
