Panme Đo Tấm Kim Loại Mitutoyo 118-118 (PMUD150-25) – Phạm Vi 0-25mm
Panme cơ khí Mitutoyo 118-118 chuyên đo độ dày tấm kim loại, phạm vi 0-25mm, độ chia 0,01mm, khung sâu tới 150mm, đầu đo và đe dạng cầu, chốt cóc đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo tấm kim loại Mitutoyo 118-118 (model PMUD150-25) là dòng panme cơ khí chuyên dụng được thiết kế với khung sâu đặc biệt, cho phép đo độ dày tấm kim loại ở vị trí cách mép tờ kim loại xa hơn so với panme tiêu chuẩn. Đầu đo và đe kiểu cầu (spherical) giúp tiếp xúc chính xác trên bề mặt không phẳng hoặc cong, trong khi chốt cóc (ratchet stop) đảm bảo lực đo ổn định và độ lặp lại cao trong môi trường sản xuất.

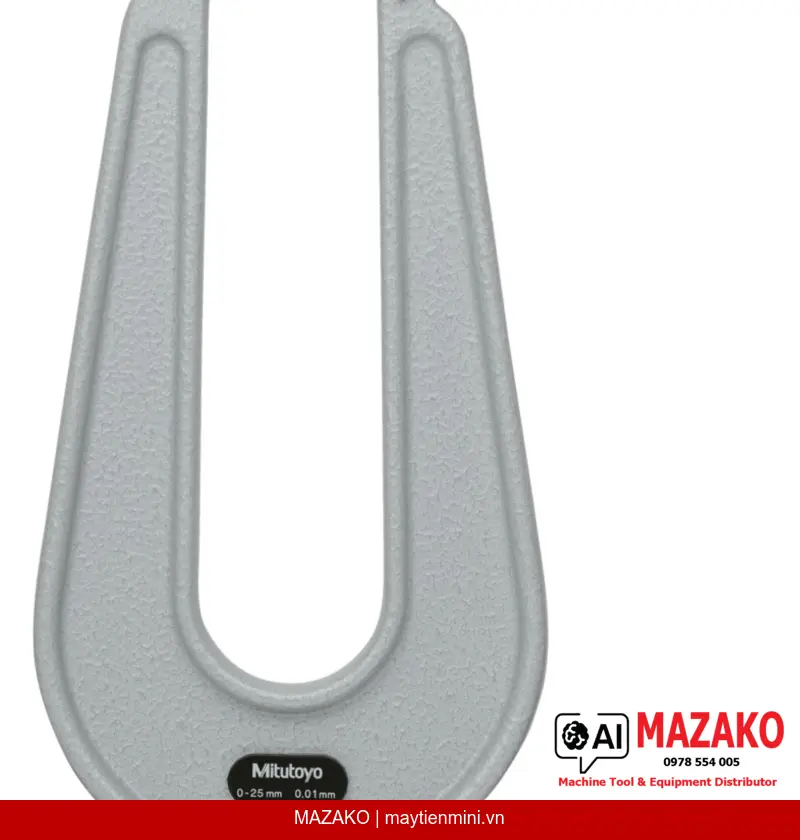

Khung Sâu Chuyên Dụng
Chiều sâu họng đo lên tới 150mm cho phép tiếp cận vào sâu bên trong tờ kim loại, vượt trội so với panme tiêu chuẩn thông thường.
Đầu Đo & Đe Dạng Cầu
Cả đầu đo và đe đều có dạng cầu (Type C, spherical/spherical), đảm bảo tiếp xúc chính xác và ổn định khi đo bề mặt không hoàn toàn phẳng.
Mặt Đo Carbide Mài Siêu Mịn
Bề mặt đo được làm từ hợp kim carbide với finish micro-lap, tăng độ bền và duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Chốt Cóc Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo trong dải 3–8 N, đảm bảo kết quả nhất quán giữa các lần đo và giữa nhiều người dùng khác nhau.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 118-118 được sử dụng phổ biến trong kiểm tra độ dày tấm thép, tấm nhôm, tấm đồng và các vật liệu dạng tờ trong ngành gia công kim loại, đóng gói, ô tô và điện tử. Khung sâu đặc biệt cho phép đo ở trung tâm tờ vật liệu mà không bị giới hạn bởi khoảng cách đến mép.
Thiết Kế Thang Đo Rõ Ràng
Núm xoay (thimble) và thân thước (sleeve) có finish satin chrome với đường kính núm xoay 18mm, giúp đọc giá trị dễ dàng trong điều kiện ánh sáng công xưởng. Bước ren trục đo 0,5mm cho phép đọc chính xác đến 0,01mm.
Sai Số Cho Phép Lớn Nhất (MPE): ±4 µm
Độ chính xác ±4 µm đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong sản xuất tấm kim loại mỏng, phù hợp với tiêu chuẩn ISO và JIS.
- Phạm vi đo 0–25mm, độ chia 0,01mm
- Khung sâu họng tối đa 150mm (trục đo ø6,35mm) hoặc 300mm (trục đo ø8mm)
- Đầu đo và đe kiểu cầu Type C — thích hợp đo tấm kim loại
- Mặt đo hợp kim carbide, độ bền cao
- Có khóa trục đo (spindle lock)

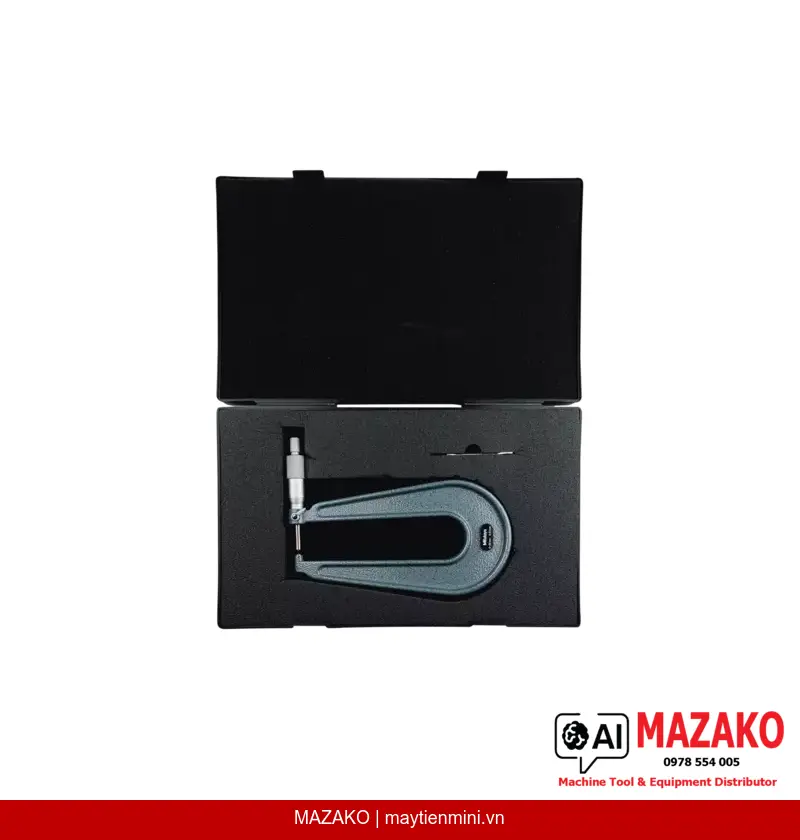

- Giao hàng kèm hộp và cờ lê chuyên dụng
- Khối lượng 740g — chắc tay, ổn định khi đo
Tư Vấn & Báo Giá Panme Mitutoyo 118-118
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PMUD150-25 |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±4 µm |
| Mặt đo | Carbide-tipped, micro-lap finish |
| Đe / Đầu đo | Type C, dạng cầu / dạng cầu (spherical/spherical) |
| Trục đo (Spindle) | Có khóa trục; chiều sâu họng ≤150mm: ø6,35mm; chiều sâu họng 300mm: ø8mm; bước ren 0,5mm |
| Thang đo | Núm xoay và thân thước finish satin chrome, ø18mm |
| Lực đo | 3–8 N |
| Kèm theo | Hộp, cờ lê chuyên dụng |
| Khối lượng | 740 g |
Câu hỏi thường gặp
Panme Mitutoyo 118-118 khác gì so với panme đo ngoài tiêu chuẩn?
Panme 118-118 có khung sâu đặc biệt với chiều sâu họng lên đến 150mm (hoặc 300mm tùy trục đo), cho phép đo độ dày tại vị trí xa mép tấm kim loại hơn nhiều so với panme đo ngoài thông thường. Ngoài ra, đầu đo và đe đều có dạng cầu (Type C) thay vì dạng phẳng, phù hợp hơn cho bề mặt tấm kim loại.
Tại sao đầu đo và đe dạng cầu lại quan trọng khi đo tấm kim loại?
Tấm kim loại thực tế thường có độ phẳng không tuyệt đối. Đầu đo và đe dạng cầu tạo tiếp xúc điểm với bề mặt, giảm thiểu sai số do độ vênh hoặc không phẳng của vật liệu. Điều này giúp kết quả đo phản ánh đúng độ dày thực tế tại điểm đo.
Chốt cóc (ratchet stop) trên panme 118-118 có tác dụng gì?
Chốt cóc giới hạn lực đo trong dải 3–8 N, đảm bảo người đo không vô tình ép lực quá mạnh lên vật đo. Điều này giúp đạt được độ lặp lại cao, tức là nhiều lần đo trên cùng một vị trí cho ra kết quả nhất quán, đặc biệt quan trọng trong kiểm soát chất lượng sản xuất hàng loạt.
Panme 118-118 phù hợp đo loại vật liệu nào?
Thiết bị phù hợp đo độ dày các loại tấm kim loại như thép tấm, nhôm tấm, đồng tấm, inox tấm trong phạm vi 0–25mm. Ngoài ra có thể dùng cho vật liệu phi kim dạng tờ như nhựa tấm hoặc vật liệu composite mỏng trong giới hạn phạm vi đo cho phép.
Mitutoyo 118-118 có cần hiệu chuẩn định kỳ không và MAZAKO có hỗ trợ không?
Có, tất cả thiết bị đo lường trong hệ thống quản lý chất lượng ISO đều yêu cầu hiệu chuẩn định kỳ theo chu kỳ được xác định bởi bộ phận QA. MAZAKO hỗ trợ tư vấn quy trình hiệu chuẩn và có thể kết nối khách hàng với các đơn vị hiệu chuẩn được công nhận. Liên hệ MAZAKO để biết thêm chi tiết.
