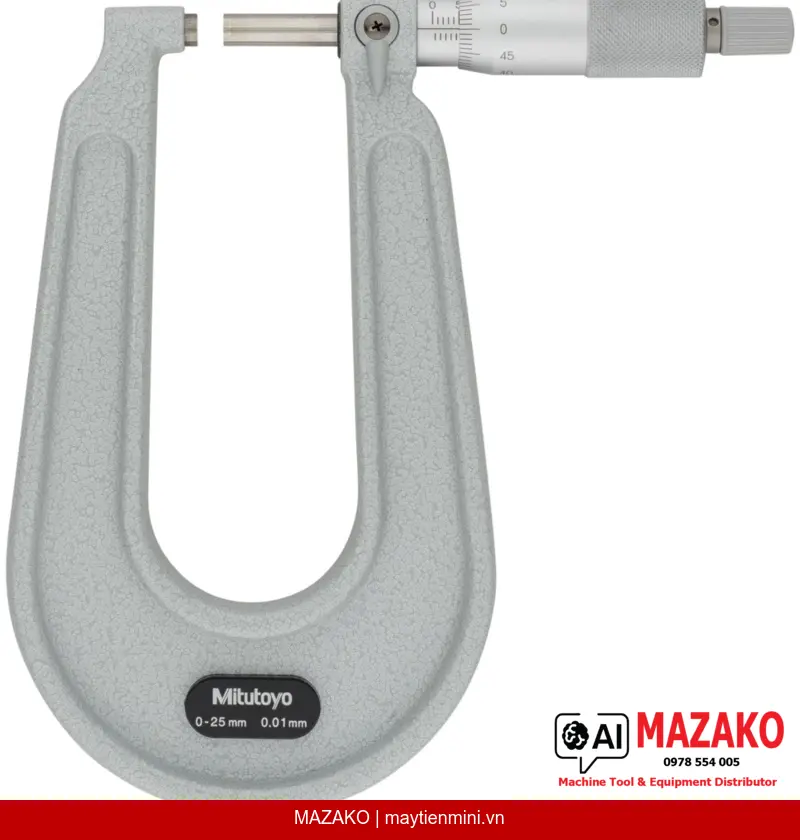

Panme Đo Tấm Kim Loại Mitutoyo 118-101 (PMU100-25) – Phạm Vi 0-25mm
Panme đo tấm kim loại Mitutoyo 118-101 (PMU100-25), phạm vi 0-25mm, độ chia 0,01mm, khung sâu đến 150mm, ratchet stop đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo tấm kim loại Mitutoyo 118-101 (model PMU100-25) là dòng panme cơ khí chuyên dụng với khung sâu đặc biệt, cho phép đo độ dày tấm kim loại ở vị trí xa cạnh tấm hơn so với panme tiêu chuẩn. Sản phẩm phù hợp với các bộ phận QC/QA trong ngành gia công kim loại tấm, dập nguội và kiểm tra chất lượng vật liệu.
Khung Sâu Chuyên Dụng
Chiều sâu họng đo lên đến 150mm (hoặc 300mm tùy cấu hình), cho phép đo tại các vị trí xa cạnh tấm kim loại mà panme thông thường không thể tiếp cận.
Ratchet Stop – Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo trong dải 3–8N, loại bỏ sai số do thao tác người dùng, đảm bảo độ lặp lại nhất quán giữa các lần đo.
Bề Mặt Đo Carbide Mài Tinh
Mặt đo và đe được làm từ hợp kim cứng (carbide), xử lý micro-lap finish, tăng độ bền và duy trì độ chính xác trong điều kiện sử dụng công nghiệp lâu dài.
Khóa Trục Đo & Vạch Chia Rõ Nét
Trang bị khóa trục đo tiện lợi, thang chia trên núm xoay và thân thước hoàn thiện bằng chrome mờ (ø18mm), dễ đọc, hạn chế phản chiếu ánh sáng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 118-101 được thiết kế cho các ứng dụng đo độ dày tấm kim loại mỏng, linh kiện dập, vật liệu cuộn cán trong ngành ô tô, điện tử và gia công cơ khí chính xác. Với sai số cho phép MPE ±4µm và biến thiên chiều dài V MPE 3µm, thiết bị đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe.
Thương Hiệu Mitutoyo – Tiêu Chuẩn Đo Lường Toàn Cầu

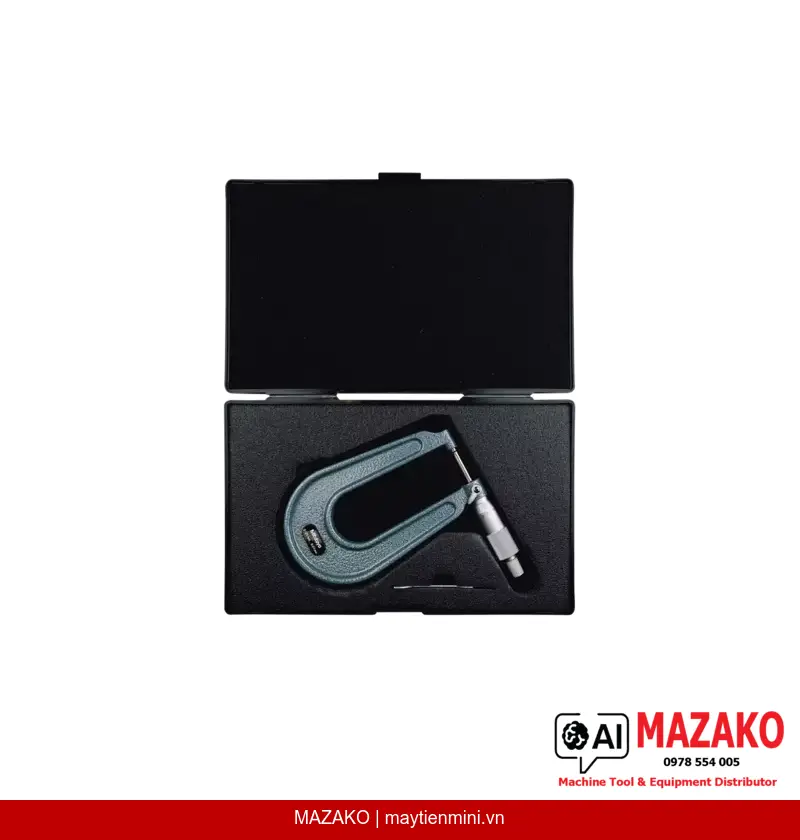

Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, được tin dùng tại các nhà máy sản xuất tiêu chuẩn quốc tế. Model 118-101 được giao kèm hộp đựng và cờ-lê chuyên dụng, sẵn sàng sử dụng ngay sau khi nhận hàng.
Điểm Kỹ Thuật Nổi Bật
Mặt đo phẳng/phẳng kiểu A, bước ren trục đo 0,5mm, độ phân giải 0,01mm, khối lượng 445g – thiết kế cân bằng giữa độ bền và tính cơ động trong môi trường sản xuất.
- Phạm vi đo: 0–25mm, độ chia 0,01mm
- Sai số cho phép MPE: ±4µm
- Chiều sâu họng đo: ≤150mm (trục ø6,35mm) hoặc 300mm (trục ø8mm)
- Mặt đo carbide, hoàn thiện micro-lap finish
- Lực đo kiểm soát: 3–8N qua cơ cấu ratchet stop
- Giao hàng kèm hộp bảo quản và cờ-lê
Cần Báo Giá Panme Mitutoyo 118-101?
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PMU100-25 |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép MPE | ±4 µm |
| Biến thiên chiều dài V MPE | 3 µm |
| Mặt đo | Carbide, micro-lap finish |
| Đe / Đầu đo (Anvil / Spindle) | Kiểu A, phẳng/phẳng |
| Trục đo (Spindle) | Có khóa trục; họng ≤150mm: ø6,35mm; họng 300mm: ø8mm; bước ren 0,5mm |
| Thang chia | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ-lê |
| Khối lượng | 445 g |
Câu hỏi thường gặp
Panme Mitutoyo 118-101 khác gì so với panme ngoài thông thường?
Điểm khác biệt chính là khung sâu (throat depth) đặc biệt, cho phép đo độ dày tại vị trí xa cạnh tấm kim loại hơn nhiều so với panme đo ngoài tiêu chuẩn. Tùy cấu hình trục đo, chiều sâu họng có thể đạt đến 150mm hoặc 300mm, phù hợp với các tấm kim loại khổ lớn.
Độ chính xác của Mitutoyo 118-101 có đạt yêu cầu kiểm soát chất lượng sản xuất không?
Có. Thiết bị có sai số cho phép MPE ±4µm và biến thiên chiều dài V MPE 3µm, đáp ứng tiêu chuẩn kiểm tra chất lượng trong các ngành gia công cơ khí, dập nguội và sản xuất linh kiện kim loại tấm. Cơ cấu ratchet stop giúp kiểm soát lực đo nhất quán, tăng độ lặp lại giữa các lần đo.
Mặt đo carbide trên Mitutoyo 118-101 có ưu điểm gì trong môi trường sản xuất?
Mặt đo bằng hợp kim cứng (carbide) với hoàn thiện micro-lap finish có độ cứng và khả năng chống mài mòn cao hơn thép thông thường. Điều này giúp duy trì độ phẳng và độ chính xác của mặt đo trong điều kiện sử dụng liên tục tại xưởng sản xuất, kéo dài tuổi thọ thiết bị.
Panme 118-101 đo được vật liệu nào và phạm vi đo tối đa là bao nhiêu?
Model PMU100-25 có phạm vi đo 0–25mm với độ chia 0,01mm, phù hợp để đo độ dày tấm kim loại, tấm nhựa kỹ thuật, và các vật liệu phẳng tương tự. Mặt đo kiểu phẳng/phẳng (flat/flat) đảm bảo tiếp xúc đều trên bề mặt phẳng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 118-101 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn quy trình hiệu chuẩn định kỳ phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
