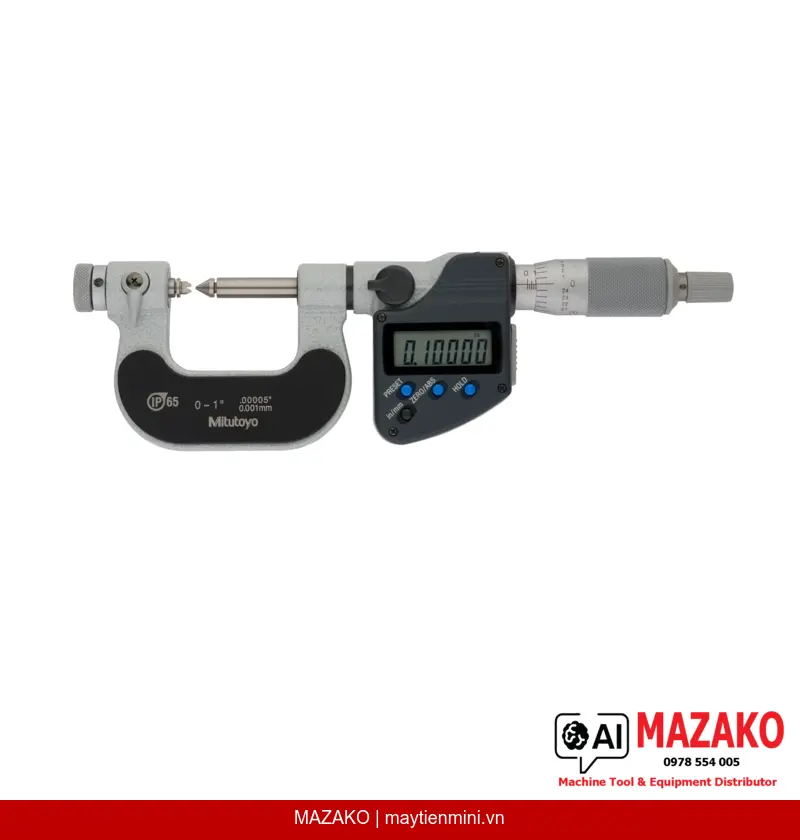

Panme đo ren kỹ thuật số IP65 Mitutoyo 326-351-30
Panme đo ren kỹ thuật số Mitutoyo 326-351-30, phạm vi đo 0–1 inch, độ phân giải 0,00005"/0,001 mm, chống nước IP65, đầu đo thay thế được cho nhiều loại ren.
Mô tả sản phẩm
Panme đo ren kỹ thuật số Mitutoyo 326-351-30 là thiết bị đo chuyên dụng thuộc dòng Digimatic, được thiết kế để đo đường kính trung bình của ren vít hệ mét, hệ thống hợp nhất (Unified) và ren Whitworth. Với đầu đo/đe thay thế tùy chọn và khả năng chống nước IP65, sản phẩm đáp ứng yêu cầu đo lường chính xác trong môi trường sản xuất công nghiệp.
Độ chính xác cao
Sai số cho phép tối đa ±0,00017', đảm bảo kết quả đo ren đáng tin cậy cho kiểm tra chất lượng QC/QA.
Chống nước IP65
Kết cấu chống nước và bụi theo tiêu chuẩn IP65, phù hợp sử dụng trực tiếp tại khu vực gia công có dầu cắt gọt.
Đầu đo thay thế linh hoạt

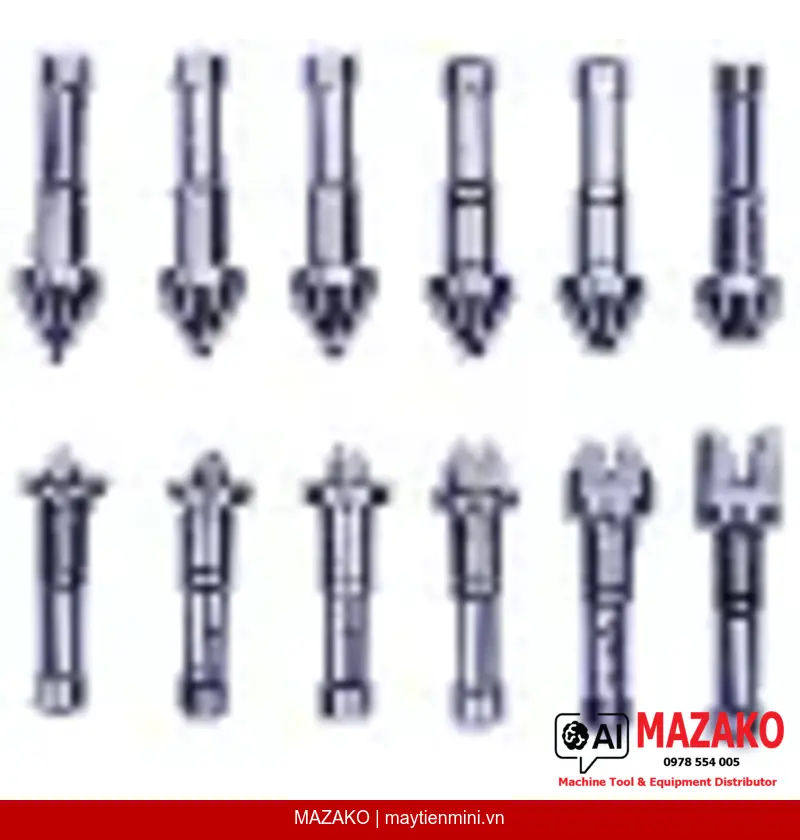

Đầu đo và đe có thể thay thế tùy chọn, cho phép đo nhiều loại bước ren và hệ ren khác nhau trên cùng một thân panme.
Xuất dữ liệu
Tích hợp cổng xuất dữ liệu tương thích hệ thống SPC, hỗ trợ lưu trữ và phân tích số liệu đo trong dây chuyền sản xuất.
Ứng dụng trong kiểm tra ren công nghiệp
Panme đo ren kỹ thuật số 326-351-30 được sử dụng để kiểm tra đường kính trung bình (pitch diameter) của ren ngoài trên bu lông, trục vít và các chi tiết ren trong ngành cơ khí chính xác, chế tạo máy, ô tô và hàng không. Màn hình LCD với chiều cao ký tự 7,5 mm cho phép đọc số liệu dễ dàng ngay cả trong điều kiện ánh sáng kém.
Thiết kế và cấu trúc cơ khí
Núm xoay và thân thước hoàn thiện bề mặt chrome mờ, đường kính núm xoay 18 mm. Trục đo đường kính 6,35 mm với bước ren trục 0,5 mm, tích hợp khóa trục đo giúp cố định vị trí đo khi cần. Toàn bộ kết cấu được gia công từ thép hợp kim có xử lý nhiệt để đảm bảo độ bền lâu dài.
Lưu ý khi đặt hàng
Sản phẩm 326-351-30 được giao kèm hộp đựng, cờ lê chuyên dụng và 1 viên pin SR44. Đầu đo/đe thay thế cho các loại ren cụ thể được bán riêng dưới dạng phụ kiện tùy chọn. Mô hình có phạm vi đo 0–25 mm không bao gồm cữ chuẩn góc 60° hệ mét; các mô hình còn lại đều có kèm.
- Phạm vi đo 0–1 inch (tương đương 0–25,4 mm)
- Độ phân giải 0,00005 inch / 0,001 mm
- Chống nước IP65 — phù hợp môi trường gia công
- Màn hình LCD, chiều cao ký tự 7,5 mm
- Tự động tắt sau 20 phút không sử dụng
- Cảnh báo pin yếu, khóa chức năng, chế độ HOLD
- Xuất dữ liệu SPC tích hợp
- Trọng lượng 350 g, pin SR44, tuổi thọ pin ~2,4 năm
Tư vấn và báo giá Mitutoyo 326-351-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Mét |
| Phạm vi đo | 0–1 inch |
| Độ phân giải | 0,00005 inch / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,00017 inch |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Đầu đo/đe thay thế được (phụ kiện tùy chọn) |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren trục 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện chrome mờ, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | ~2,4 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng | Có |
| Chế độ HOLD | Có |
| 2 x PRESET | Có |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, 1 pin SR44 (không kèm đầu đo thay thế) |
| Trọng lượng | 350 g |
Câu hỏi thường gặp
Panme đo ren Mitutoyo 326-351-30 đo được các loại ren nào?
Thiết bị đo được đường kính trung bình của ren hệ mét, ren Unified (hệ thống hợp nhất) và ren Whitworth. Để đo từng loại bước ren cụ thể, cần sử dụng bộ đầu đo/đe thay thế phù hợp bán riêng dưới dạng phụ kiện tùy chọn.
Đầu đo thay thế có được bao gồm trong hộp hàng không?
Không. Sản phẩm 326-351-30 được giao kèm hộp đựng, cờ lê và 1 viên pin SR44, nhưng không bao gồm đầu đo/đe thay thế. Khách hàng cần đặt thêm phụ kiện tùy chọn tương ứng với loại ren cần kiểm tra.
IP65 có nghĩa là gì và thiết bị có dùng được khi có dầu cắt gọt không?
IP65 là tiêu chuẩn bảo vệ quốc tế, đảm bảo thiết bị chống bụi hoàn toàn và chịu được tia nước phun trực tiếp. Panme 326-351-30 hoàn toàn phù hợp sử dụng tại khu vực gia công có dầu cắt gọt hoặc môi trường ẩm, không làm ảnh hưởng đến độ chính xác đo.
Thiết bị có hỗ trợ xuất dữ liệu sang phần mềm SPC không?
Có. Panme 326-351-30 tích hợp cổng xuất dữ liệu tương thích hệ thống SPC của Mitutoyo, cho phép truyền số liệu đo trực tiếp sang máy tính hoặc bộ thu thập dữ liệu. Đây là tính năng quan trọng cho các bộ phận QC/QA cần lưu trữ và phân tích kết quả đo theo lô sản xuất.
Cữ chuẩn góc 60° hệ mét có được bao gồm không?
Đối với mô hình 326-351-30 có phạm vi đo 0–1 inch, cữ chuẩn góc 60° hệ mét (Unified) được bao gồm theo máy. Chỉ các mô hình có phạm vi đo từ 0–25 mm mới không kèm cữ chuẩn này.
